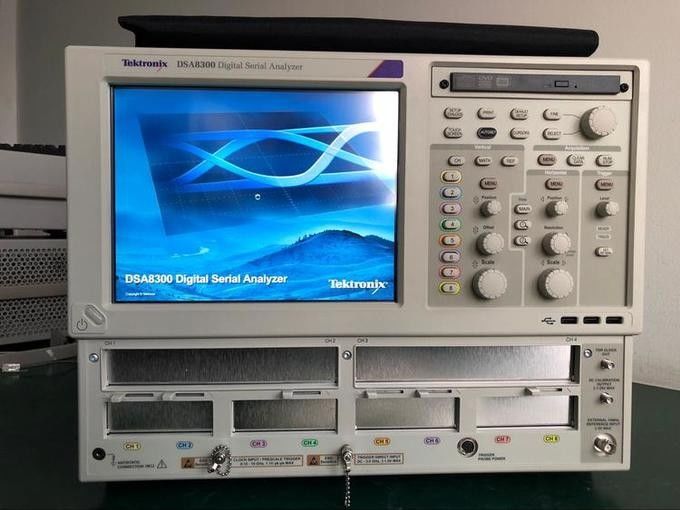

Tektronix DSA8300 Цифровой серийный анализатор эквивалентное время отбор проб осциллоскоп

DSA8300 - это современный эквивалентный осциллограф, обеспечивающий высочайшую точность измерений и возможности анализа для анализа сигналов связи, анализа последовательных данных в сети и анализа каналов последовательной передачи данных.

Основные технические характеристики

• Низкий джиттер временной базы:
  • Типичное значение 425 фс на 8 одновременно собираемых каналах
  • <100 фс на 6 каналах с модулем фазовой синхронизации 82A04B
• Самое высокое в отрасли вертикальное разрешение – 16 бит А/Ц
• Электрическое разрешение:<20 мкВ LSB (для полного диапазона 1 В)
• Оптическое разрешение от<20 нВт для 80C07B (полный диапазон 1 мВт) до <0,6 мкВт для 80C10C (полный диапазон 30 мВт)
• Оптическая полоса пропускания до >80 ГГц
• Электрическая полоса пропускания до >70 ГГц
• Более 120 автоматизированных измерений для типов сигналов NRZ, RZ и импульсных сигналов
• Автоматизированное тестирование по маске с использованием более 80 стандартных масок
• Комплексный анализ джиттера/шума/BER/SER (80SJNB), поддержка сложных измерений TDECQ1, SNDR2 (приложения)

Основные характеристики

Широкий выбор оптических, электрических и вспомогательных модулей для удовлетворения ваших конкретных требований к тестированию.

• Оптические модули
  • Оптические модули, поддерживающие скорости передачи данных от 155 Мбит/с до 10 Гбит/с до 40 Гбит/с до 100 Гбит/с до PAM4 для 50G/100G/200G/400G
  • Оптические эталонные приемники (ORR)1 поддерживают указанные требования для стандартного тестирования на соответствие
  • Высокая оптическая чувствительность, низкий уровень шума и широкий динамический диапазон модулей оптической выборки позволяют точно тестировать и характеризовать стандарты оптической связи от ближней до дальней связи.
  • Полностью откалиброванные решения для восстановления тактовой частоты – нет необходимости в ручной калибровке для потерь при съеме данных
  • Калиброванные измерения коэффициента экстинкции и переменная коррекция измерения ER обеспечивают точность и повторяемость
• Электрические модули
  • Электрические пробники с очень низким уровнем шума (280 мкВ при 20 ГГц, 450 мкВ при 60 ГГц, типичное значение)
  • Выбираемая полоса пропускания2 позволяет пользователю выбирать между полосой пропускания пробника и шумом для оптимальной производительности сбора данных
  • Удаленные пробники или кабели компактного модуля расширения выборки минимизируют ухудшение сигнала, позволяя размещать пробник в непосредственной близости от тестируемого устройства
  • Высокопроизводительный интегрированный TDR (типичное время нарастания шага 10 пс) поддерживает исключительную характеристику импеданса и высокий динамический диапазон для измерений S-параметров до 50 ГГц
• Анализ
  • Анализ джиттера, шума и BER для высокоскоростных последовательных данных PAM4 и PAM2 NRZ со скоростью от<1 Гбод до 60 Гбод обеспечивает понимание точных причин закрытия глаза

  • Анализ сигналов PAM4 с комплексным анализом джиттера, шума и BER для каждого отдельного глаза PAM и набором глобальных измерений, которые оценивают общие атрибуты сигнала PAM4

  • Автоматизация 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) обеспечивает тестирование и отладку TX Optical свойств, ключевых для SR4 Short Reach Ethernet
  • 80STDEC упрощает измерение Transmitter and Dispersion Eye Closure (TDEC) с высокой производительностью, что делает его идеальным для приложений производства и проверки соответствия
  • Автоматизированное тестирование по маске с использованием более 80 стандартных масок. Новые маски можно импортировать в DSA8300 для поддержки новых появляющихся стандартов. Пользователи могут определять свои собственные маски для автоматизированного тестирования по маске
  • Джиттер, шум, BER, тестирование по маске и анализ каналов последовательной передачи данных (SDLA) предоставляются с помощью программных опций 80SJNB Essentials и Advanced
  • Расширенный анализ TDR, измерения S-параметров, извлечение моделирования и возможности моделирования последовательных каналов предоставляются опциями программного обеспечения IConnect®Программные опции
  • Программное обеспечение для анализа оптического производства 400G-M4 обеспечивает анализ Optical Transmitter and Dispersion Eye Closure Quaternary (TDECQ)
• Высокая пропускная способность тестирования
  • Высокая скорость сбора данных до 200 квыборок/с на канал
  • Эффективный программный интерфейс (IEEE-488, Ethernet или локальный доступ к процессору) обеспечивает высокую пропускную способность тестирования

Приложения

• Разработка/проверка компонентов и систем телекоммуникаций и передачи данных
• Производство/тестирование на соответствие требованиям ITU/ANSI/IEEE/SONET/SDH
• Высокопроизводительные измерения TDR с истинной дифференциальной передачей
• Характеристика импеданса и анализ сети для приложений последовательной передачи данных, включая S-параметры
• Расширенный анализ джиттера, шума, BER и SDLA
• Моделирование и моделирование каналов и диаграмм глаза на основе измерений с помощью IConnect.

Превосходная производительность с исключительной универсальностью

Цифровой последовательный анализатор DSA8300 - это самый универсальный инструмент для разработки и тестирования средств связи, компьютеров и бытовой электроники, использующих многогигабитную передачу данных. Он используется для характеристики оптических и электрических передатчиков, а также для проверки соответствия устройств, модулей и систем, используемых в этих продуктах.

Кроме того, DSA8300 хорошо подходит для характеристики электрического пути сигнала, будь то для корпусов, печатных плат или электрических кабелей. Благодаря исключительной полосе пропускания, точности сигнала и наиболее расширяемой модульной архитектуре DSA8300 обеспечивает высочайшую производительность TDR и анализа межсоединений, наиболее точный анализ искажений сигнала и расчеты BER для текущих и новых технологий последовательной передачи данных.
