Практически аналог 20GSa/s и осциллограф Keysight Agilent DSOS054A цифров

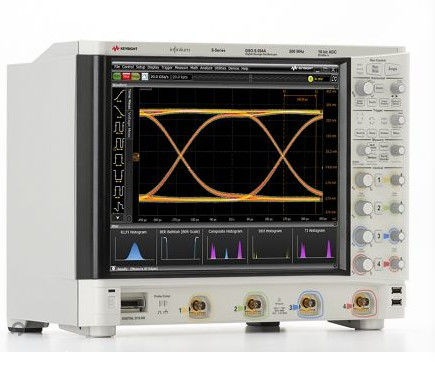

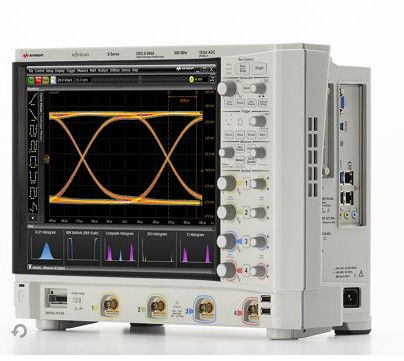

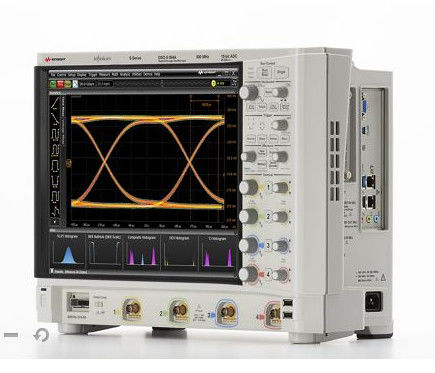

Осциллограф Keysight Agilent DSOS054A непрерывнодискретный аналоговые каналы 4 GHz 4

Описание Keysight Agilent DSO054A

• Осциллографы S-серий DSOS054A имеют 500MHz ширины полосы частот, 15" экран касания XGA емкостный, и 10 сдержанного аналого-цифрового преобразователя. Сердце осциллографа доска приема 20 слоев с 16 изготовленные на заказ ASICs и FPGAs. Блоки новой технологии поставляют главную целостность сигнала – и все эти блоки должны работать совместно совершенно для того чтобы достигнуть самого высокого эффективного числа битов (ENOB) в осциллографе. Не околпачьте битами ADC самостоятельно – для того чтобы выучить больше о том, как наши блоки технологии работают одновременно для того чтобы дать главные измерения что вы не получите с любым другим портативным объемом на рынке.

Особенность:

• Ширина полосы частот 500 MHz (upgradable)
• 4 аналогового канала
• достигните до 16 битов разложения в вертикальном направлении с нашей предварительной системной архитектурой
• захватите более длинную трассировку сигнала с тарифом образца 20 GSa/s максимальным и 100 Mpts/каналов стандартной памяти
• получите главную целостность сигнала с номером средней системы эффективным битов (ENOB) 8,1 битов на полной ширине полосы частот
• увеличение увеличило практичность с мультитач поддержало экран касания 15 дюймов емкостный и стандартный полупроводниковый привод для быстрого ботинка и высокой надежности
• получать доступ к широкому диапазону протокола, соответствия, и программного обеспечения анализа

Выдающая целостность сигнала

• 10-bit ADC до 8 GHz для дополнительного разрешения
• Малошумное начало для просмотра сигнала точности
• Шум только 90 µV на 1 mV/div и ширине полосы частот 1 GHz
  • Значения системы ENOB свыше 8
  • Значения SFDR вниз к – dBC 73
  • шкалирование 2 mV/div вертикальное поддержанное в оборудовании
  • Фильтры предела ширины полосы частот HW на 50 Ω и путях 1 MΩ
• Точность BNCs с > шириной полосы частот 8 GHz
• Фильтры коррекции обеспечивают плоские величину частоты и ответ участка
• Низкое внутреннеприсущее платформа дрожания (100 fs (типичный) для превосходной характеризации дрожания) большинств предварительная
• Сильный, гибкий пользовательский интерфейс Infiniium
• Быстрые данные offload (до 200 MB/s) через USB 3,0
• Емкостный экран касания с мультитач, ручками легк-самосхвата, и изменением размера полей касания
• Intel i5 и RAM 8 GB для быстрой обработки
• Съемный полупроводниковый привод (SSD) для быстрого ботинка-вверх и увеличенных надежности и безопасности

Главное малошумное начало

• Польза ADC высоко-разрешения зависит на малошумном начале которое поддерживает дополнительные уровни квантования. Каждый осциллограф S-серий включает начало индустрии самое малошумное для портативных осциллографов с шириной полосы частот до 8 GHz. S-серия frontend включает 3 изготовленных на заказ ICs, включая 130 nm BiCMOS IC которая включает потребител-дискретные сетноые-аналогов фильтры и подъемы ширины полосы частот через лицензию программного обеспечения.
