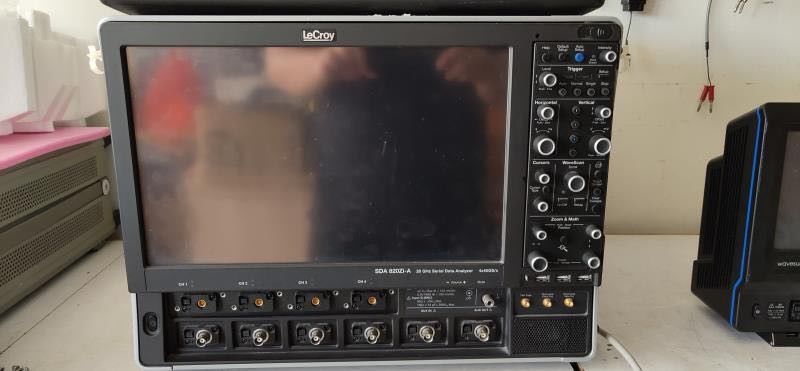

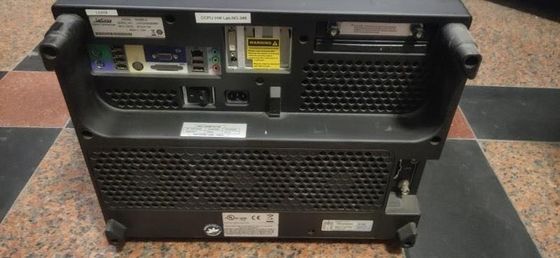

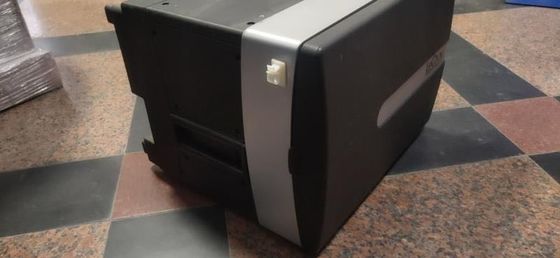

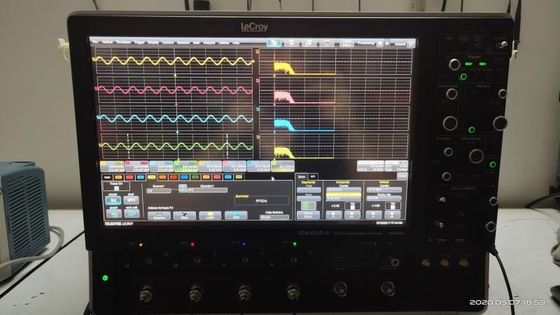

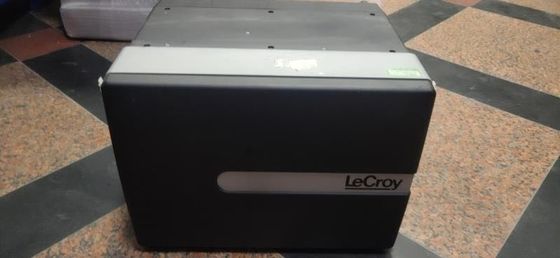

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров

Name: Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-A
Price: Подлежит обсуждению USD
Availability: InStock

Наименование марки:	LeCroy
Номер модели:	SDA820Zi-A
МОК:	1 набор
цена:	Подлежит обсуждению
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

США

Название продукта:

Осциллограф

Частота:

20 GHz

каналы:

4 CH

Тариф образца:

80 GS/s

Условие:

Принадлежащий Пре

Функции:

Испытанный, полностью условия труда

Поставка способности:

в запасе

Выделить:

Осциллограф LeCroy непрерывнодискретный

Осциллограф SDA820Zi-A непрерывнодискретный

Практически осциллограф LeCroy цифров

Описание продукта

GHz 4 CH Tektronix LeCroy WaveMaster SDA820Zi-A 20

Описание Tektronix SDA820Zi-A

Главные особенности

Ширина полосы частот до 30 GHz и образец 80 GS/s тариф
Самый предварительный пользовательский интерфейс осциллографа
Пуск оборудования 14,1 Gb/s индустрии единственный истинный серийный
Низкий пол измерения дрожания и исключительная стабильность линии времени
Исчерпывающий набор серийного анализа данных, инструменты отлаживает, утверждения и соответствия
Интегрированный входные сигналы 50 Ω и 1 MΩ для истинного соединения и зондируя гибкости
Интегрированные стандартные и изготовленные на заказ измерения и функции математики для непревзойденной возможности анализа
анализ глаза, дрожания и помехи серийным данным по Мульти-майны
Де-врезать в реальном времени, эмулирование, и выравнивание

Исключительное представление

С тарифом шириной полосы частот до 30 GHz, образцом 80 GS/s, весьма стабилизированной линией времени и пуском 14,1 Gb/s серийным WaveMaster 8 Zi-B имеет представление оборудования для того чтобы захватить сегодняшние высокоскоростные сигналы.

Революционная практичность

WaveMaster 8Zi-B изощренная аппаратура, конструированная для разрешать комплексные проблемы. Но пользовательский интерфейс МАУИ, вместе с сенсорный экран высоко-разрешения WaveMaster 8Zi-B's 15,3», делает предварительный анализ легким настроить и использовать. Плоская структура меню кладет самые общие инструменты в самую легкую достигаемость. Изощренные многосеточные дисплеи легки для того чтобы установить. Вертикальный, горизонтальный и прием устанавливая изменения сделаны без затемнять дисплей формы волны.

Сделанный разрешить

МАУИ обеспечивает плотн-самый интегрированный toolset любого пользовательского интерфейса осциллографа. След измерил параметры через приемы, тенденцию их изменения на более длинных шкалах времени, или визуализирует и измеряет их распределения используя гистограммы. Цепные множественные измерения и функции математики совместно легкого для создания изготовленных на заказ особенностей анализа для ваших применений. Интегрируйте среды программирования третьей стороны, как MATLAB, сразу в поток объема обрабатывая для даже больше изготовления на заказ.

Отлаживайте и утверждение сделало легкий

Соединять проблему со своей первопричиной часто требует смотреть сигнал во множественных доменах. WaveMaster 8Zi-B позволяет вам совместить типы многофакторного анализа в одиночный, сопоставленный дисплей: аналоговые сигналы, протокол расшифровывают, диаграммы глаза, параметры измерения, и другая релевантная информация бок о бок, в реальное временя.

Конфигурации оптимизированные для серийного анализа данных

Модели SDA 8 Zi-B специфически были установлены для регуляции сегодняшний большинств трудных применений серийных данных. Также, как удваивать стандартную глубину памяти, SDA 8 Zi-B приходит как стандарт с пуском картины истинного оборудования 6,5 Gb/s серийным, и toolset ядра SDAIII, который обеспечивает плотн-интегрированные и всесторонние диаграмму глаза и анализ дрожания для сигналов NRZ.

Toolset SDAIII

Продукты анализа данных Teledyne LeCroy SDAIII-CompleteLinQ серийные содержат multilane анализ глаза и дрожания, сравнение LaneScape™ режимы, вертикальные измерения шума, и аналитические инструменты помехи. Эти возможности обеспечивают самую глубокую проницательность в поведение систем мульти- или одно-майны серийным данным по.

Расшифруйте от на уровне Бит к слою протокола

Дешифраторы доступны для сверх 20 низкоскоростного и высокоскоростных серийных шин данных. Эти полн-интегрированные аналитические инструменты аннотируют приобретенную сетноую-аналогов форму волны с соответствуя расшифрованными данными, так же, как обеспечивающ всестороннее, exportable расшифруйте таблицу.

Для много стандартов, ProtoSync позволяет взгляду от даже более высоко вверх по стеку протоколов, соединяя формы волны физического уровня к полному анализу сделки и протокол-слоя.

Автоматизированный испытывать соответствия

Программное обеспечение QualiPHY Teledyne LeCroy делает его легкий выполнить автоматизированные тесты соответствия и произвести отчеты о всестороннего испытания на широком массиве серийных стандартов включая:

PCI срочный (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-достигаемость

Вертикальная система
Сетноая-аналогов ширина полосы частот (Макс)	20 GHz
Сетноая-аналогов ширина полосы частот @ 50 Ω (- dB 3) (входной сигнал ProLink)	20 GHz (≥10 mV/div)
Сетноая-аналогов ширина полосы частот @ 50 Ω (- dB 3) (входной сигнал ProBus)	3,5 GHz (≥10 mV/div)
Сетноая-аналогов ширина полосы частот @ 1 MΩ (- dB 3) (входной сигнал ProBus)	500 MHz (типичный, ≥2 mV/div)
Время восхода (10-90%, 50 Ω)	22 ps (предел теста, режим плоскостности)
Время восхода (20-80%, 50 Ω)	16,5 ps (режим плоскостности)
Каналы входного сигнала	4 (любое сочетание из ProLink и входные сигналы ProBus)
Ограничители ширины полосы частот	20 MHz, 200 MHz, 1 GHz, 4 GHz, 6 GHz, 8 GHz, 13 GHz, 16 GHz
Входное комплексное сопротивление	Входные сигналы ProLink: 50 Ω+/-2% для ≤100 mV/div, 50 Ω+/-3% для входных сигналов >100 mV/div ProBus: 50 Ω+/-2% или 1 MΩ\|\|16pF, 10 MΩ \|\| 11 pF с поставленным зондом
Соединение входного сигнала	Входные сигналы ProLink - 50 Ω: DC, входные сигналы GND ProBus - 1 MΩ: AC, DC, GND; 50 Ω: DC, GND
Максимальный ввод напряжения	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): 250 v максимальных (AC пика: < 10="" kHz="">
Изоляция Канал-канала	DC до 10 GHz: dB 50 (>315: 1) 10 до 15 GHz: dB 46 (>200: 1) 15 до 20 GHz: dB 40 (>100: 1) (для любых 2 каналов входного сигнала ProLink, таких же или различных установок v/div, типичных)
Разложение в вертикальном направлении	8 битов; до 11 бит с увеличенным разрешением (ERES)
Чувствительность	50 Ω (ProLink): 2 mV-1 V/div, полностью переменные (2-9.9 mV/div через сигнал) 50 Ω (ProBus): 2 mV-1 V/div, полно переменного; 1 MΩ (ProBus): 2 mV-10 V/div, полно переменного
Точность увеличения DC вертикальная (компонент увеличения точности DC)	±1% F.S. (типичное), смещение на 0V; ±1.5% F.S. (предел) теста, смещение на 0V
Вертикальный пол шума (50 mV/div)	2,20 mVrms (типичного)
Смещенный ряд	50 Ω (ProLink): ±500 mV @ 2-100 mV/div ±4 v @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 mV @ 2-100 mV/div ±4 v @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Точность DC вертикальная смещенная	± (1,5% из смещенной установки + 1,5% F.S. + 1 mV) (предел теста)

Горизонтальная система
Линии времени	Внутренняя линия времени общая до 4 канала входного сигнала
Время/ряд разделения	20 ps/div-128 s/div (режим в реальном времени: 20 ps/div - 64 s/div; Режим RIS: 20 ps/div - 10 ns/div, потребитель дискретный на ≤10ns/div; Режим крена: 100 ms/div до 128 s/div, потребитель дискретный на ≥100 ms/div и ≤5 MS/s), в зависимости от длины памяти
Точность часов	< 1="" ppm="">
Дрожание часов образца	до 10µs приобрел диапазон времени: 100fsrms (внутренняя ссылка линии времени) до 6.4ms приобрело диапазон времени: 150fsrms (внутренняя ссылка линии времени)
Точность измерения времени перепада	√2√ ((шум/SlewRate) ^2+ (дрожание часов образца) ^2) (RMS) + (часы accuracyreading) (секунды)
Пол измерения дрожания	√ ((шум/SlewRate) secondsrms ^2+ (дрожания часов образца) ^2) (СВЯЗЬ)
Дрожание между каналами	<250fsrms> (Ширина полосы частот СВЯЗИ, типичных, измеренного при максимальном)
Пуск и дрожание интерполятора	<0>
Ряд Deskew Канал-канала	время ±9 x/div. установка или 25 ns максимальные (какое бы ни больше), каждый канал
Внешняя ссылка линии времени (входной сигнал)	10 MHz; Импеданс 50 Ω, приложенный на заднем входном сигнале
Внешняя ссылка линии времени (выход)	10 MHz; Импеданс 50 Ω, выход на заде

Система обнаружения
Одноразовый образец Rate/Ch	40 GS/s на 4 Ch (80 GS/s на 2 Ch используя опционный прибор интерливинга WM8Zi-2X80GS внешний)
Случайный Interleaved забор (RIS)	200 GS/s для повторяющийся сигналов (20 ps/div к 10 ns/div)
Максимальный тариф пуска	1 000 000 форм волны/во-вторых (в режиме последовательности, до 4 каналах)
Время Intersegment	µs 1
Стандартная память (Ch 4 Ch/2/1Ch) (количество этапов)	20 m/20 m/20M (тариф памяти и образца можно удвоить в режиме 1 или 2 Ch с пользой прибора) интерливинга WM8Zi-2X80GS внешнего (2000)
Варианты памяти (Ch 4 Ch/2/1Ch) (количество этапов)	Вариант S-32: вариант 7 500) M-64 32M/32M/32M (: вариант 15 000) L-128 64M/64M/64M (: вариант 15 000) VL-256 128M/128M/128M (: 256M/256M/256M примечание (15 000): На всех вариантах памяти, прибор интерливинга WM8Zi-2X80GS внешний позволяет 80 GS/s на 1 или 2ch с дважды памятью)

Обработка приема
Усреднять	Summed усредняя до 1 миллион стреловидностей; непрерывный усреднять до 1 миллион стреловидностей
Увеличенное разрешение (ERES)	От разложение в вертикальном направлении 8,5 до 11 бита
Конверт (экстремумы)	Конверт, пол, или крыша для до 1 миллиона стреловидностей
Интерполяция	Линейный или грех x/x

Вызывать систему
Режимы	Нормальный, автоматический, одиночный, и стоп
Источники	Все канал входного сигнала, вспомогательные, Aux/10, линия, или быстрый край. Наклон и уровень уникальные к каждому источнику (за исключением линии пуск)
Соединяя режим	DC, AC, HFRej, LFRej
задержка Пре-пуска	0-100% размера запоминающего устройства (регулируемого в инкрементах 1% 100 ns)
задержка Пост-пуска	0-10,000 разделений в режиме в реальном времени, ограничиваемом на более медленных установках времени/div или в режиме крена
Владение- временем или событиями	От 2 ns до 20 s или от 1 до 99 999 999 событий
Внутренний ряд пуска	±4.1 div от центра
Чувствительность пуска с входными сигналами ProBus пуска края	2 div @ < 3=""> 1,5 div @ < 1=""> 1,0 div @ < 200="" MHz=""> (на соединение DC, ≥ 10 mV/div, 50 Ω)
Чувствительность пуска с входными сигналами ProLink пуска края	3 div @ < 15="" GHz=""> 1,5 div @ < 3="" GHz=""> 1,0 div @ < 200="" MHz=""> (для DC, AC, соединения LFRej, ≥ 10 mV/div, 50 Ω)
Внешняя чувствительность пуска, (пуск края)	2 div @ < 1="" GHz=""> 1,5 div @ < 500="" MHz=""> 1,0 div @ < 200="" MHz=""> (для соединения DC)
Максимальн Пуск Частота, УМНЫЙ пуск	2,0 GHz @ ≥ 10 mV/div (минимальной triggerable ширины 200 ps)
Внешний ряд входного сигнала пуска	Вспомогательный (±0.4 v); Aux/10 (±4 v)

Основные пуски
Край	Пуски когда сигнал соотвествует наклон (положительный, отрицательный, или также) и ровное состояние.
Окно	Пуски когда выходы сигнала окно определенное регулируемыми порогами
ТВ-составное видео	Пуски NTSC или PAL с дискретными линией и полем; HDTV (720p, 1080i, 1080p) с дискретной частотой кадров (50 или 60 Hz) и линией; или ТАМОЖНЯ с дискретными полями (1-8), линии (до 2000), частоты кадров (25, 30, 50, или 60 Hz), переплетая (1:1, 2:1, 4:1, 8: 1), или наклон ИМПа ульс Synch (положительный или отрицательный).

УМНЫЕ пуски
Квалифицированные государство или край	Пуски на любом источнике входящего потока только если определенные государство или край произошли на другом источнике входящего потока. Holdoff между источниками дискретное временем или событиями.
Квалифицированный сперва	В режиме приема последовательности, вызывает repeatably на событии b только если определенные картина, государство, или край (событие a) удовлетворяются в первом этапе приема. Holdoff между источниками дискретное временем или событиями.
Отключение	Пуски если отпадать сигнала на более длиной чем выбранное время между 1 ns и 20 S.
Картина	Комбинация логики (И, NAND, ИЛИ, НИ) 5 входных сигналов (4 канала и внешнего входной сигнал пуска). Каждый источник может быть высок, низок, или не заботит. Высокую и низкоуровневое можно выбрать независимо. Пуски на начале или конце картины.

УМНЫЕ пуски с технологией исключения
Небольшое затруднение	Пуски на положительных или отрицательных небольших затруднениях с низкой ширин дискретная как как 200ps до 20 s, или на прерывистых недостатках.
Ширина (сигнал или картина)	Пуски на положительном, отрицательном, или обе ширины с низкой ширин дискретная как как 200ps до 20 s, или на прерывистых недостатках.
Интервал (сигнал или картина)	Пуски на интервалах дискретных между 1 ns и 20 S.
Перерыв (государство/край квалифицировали)	Пуски на любом источнике если, который дали государство (или край перехода) происходили на другом источнике. Задержка между источниками 1 ns до 20 s, или 1 до 99 999 999 событий.
Runt	Пуск на положительных или отрицательных runts определенный 2 пределами напряжения тока и 2 регламентами. Выберите между 1 ns и 20 ns.
Тариф ряда	Пуск на тарифах края. Отборные пределы для dV, dt, и наклона. Отборные пределы края между 1 ns и 20 ns.
Вызывать исключения	Пуск на прерывистых недостатках путем определения предполагаемое поведение и вызывать когда это условие не будет соотвествовано

Вызывать каскада (последовательности)
Возможность	Подготовьте на событии «a», тогда пуске на событии «b». Или рука на событии «a», тогда квалифицирует на событии «b», и пуске на событии «c».
Типы	Каскад a после этого b: Край, окно, ширина, небольшое затруднение, интервал, отключение, или измерение картины (логики). Измерение может находиться на этапе b только. Каскад a после этого b после этого c (измерение): Край, окно, картина (логика), ширина, небольшое затруднение, интервал, отключение, или измерение. Измерение может находиться на этапе c только. Каскад a после этого b после этого c: Край, окно, картина (логика)
Holdoff	Holdoff между a и b или b и c дискретное временем (1ns к 20s) или количеством событий. Выбор пуска измерения по мере того как поздняя стадия в каскаде исключает holdoff устанавливая между прежним этапом и поздней стадией.

Высокоскоростной серийный вызывать протокола
Тарифы данных	Вариант WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s к 6,5 Gb/s, вариант WM8Zi-14GBIT-80B-8B10B-TD входного сигнала канала 4 единственный: 600 Mb/s к 14,1 Gb/s, входной сигнал канала 4 только
Длина картины	80 битов NRZ, 8 символов 8b/10b
Часы и выводы данных	Никакие выходы спасения часов и данных не обеспечили

Низкоскоростной серийный вызывать протокола (опционный)
Выборочно доступный	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, МОЖЕТ, LIN, FlexRay, I2S (аудио), MIL-1553

Пуск измерения
Возможность пуска измерения	Выберите от большое количество параметров измерения для того чтобы вызвать на значении измерения с квалифицированными пределами. Смогите быть использовано как только пуск или последнее событие в пуске каскада.

Дисплей формы волны цвета
Тип	Матрица LCD индикаторной панели цвета 15,3» TFT-активная с высоким экраном касания разрешения
Разрешение	WXGA; 1280 x 768 пикселов.
Количество трассировок	Покажите максимум 16 трассировок (до 40 с некоторыми вариантами программного обеспечения). Трассировки одновременно дисплея канала, сигнала, памяти и математики.
Стили решетки	Автоматический, одиночный, двойной, квадрацикл, восьмиштырьковый, X-Y, Single+X-Y, Dual+X-Y
Представление формы волны	Точки образца присоединились, или точки образца только

Внутренняя память формы волны
Внутренняя память формы волны	12 активных бит магазина 16 трассировок памяти формы волны (M1-M12)/пункт полнометражных форм волны. Формы волны можно хранить к любому числу файлов ограниченных только емкостью средств массовой информации хранения данных.

Интегрированный второй дисплей
Тип	Поддержки касаются интеграции экрана потребител-поставленного второго дисплея с возможностью разделени-решетки. (Примечание: водитель экрана касания для второго дисплея не может быть водителем Fujitsu Limited)
Разрешение	Определенный дисплеем выбранным потребителем

Режим LeCroy WaveStream™ быстрый осматривая
Интенсивность	256 уровней интенсивности, 1-100% регулируемого через переднее - управление панели
Типы	Отборное сетноое-аналогов или цвет-рассортированный
Количество каналов	до 4 одновременно
Максимальная частота отсчетов	40 GS/s (80 GS/s с опционным прибором интерливинга WM8Zi-2X80GS внешним)
Вызревание настойчивости	Выберите от госпожи 500 к безграничности
Формы волны/во-вторых (непрерывный)	до 2500 форм волны/во-вторых
Деятельность	Фронт - рычаг панели между WaveStream НА (аналог), НА (цвет) и

Сетноой-аналогов дисплей настойчивости
Сетноая-аналогов и Цвет-рассортированная настойчивость	Переменные уровни сатурации; магазины данные по настойчивости каждой трассировки в памяти
Типы настойчивости	Отборные аналог, цвет, или трехмерное
Выбор трассировки	Активируйте настойчивость на всех или всех трассировках сочетания из
Вызревание настойчивости	Выберите от госпожи 500 к безграничности
Режимы работы монитора стреловидности	Совсем аккумулированный, или совсем аккумулированный с последней трассировкой выделил

Высокоскоростной выход цифрователя (вариант)
Тип	LeCroy LSIB
Скорость передачи	до 325 MB/s (типичных)
Протокол выхода	PCI выражает, Gen 1 (4 майны использованной для передачи данных)
Протокол контроля	TCP/IP
Набор команды	Через автоматизацию Windows, или через набор команды LeCroy удаленный

Processor/CPU
Тип	Квадрацикл Intel® CoreTM i7-2600, 2,6 GHz (до 3,8 GHz в режиме Turbo) (или лучший)
Память процессора	Стандарт 8 GB на варианты памяти (20 Mpt), памяти S-32 и M-64 STD стандарт 16 GB для вариантов памяти L-128 и VL-256 до 32 GB опционный
Операционная система	Вариант ® 7 Microsoft Windows профессиональный (64-разрядный)
Реальний маштаб времени	Дата и время показанные с формой волны в файлах hardcopy. Поддержка SNTP, который нужно синхронизировать к часам точности внутренним.

Трассировки расширения сигнала
Трассировки расширения сигнала	Дисплей до 12 12 математики/сигнала трассировки сигнала и

Настроенное хранение
Фронт - состояние панели и аппаратуры	Магазин к внутреннему жесткому диску, над сетью, или к USB-соединенному периферийному прибору.

Интерфейс
Дистанционное управление	Через автоматизацию Windows, или через набор команды LeCroy удаленный
Стандарт связи системы	VXI-11 или VICP, класс c LXI (v1.2) уступчивый
Порт GPIB	Поддержки IEEE - 488,2
Порт LSIB (опционный)	Протокол PCIe Gen1 x4 поддержек с LeCroy поставил API
Порт сети стандарта Ethernet	Интерфейс локальных сетей поддержек 10/100/1000BaseT (порт RJ45)
Порты USB	минимальные порты USB 2,0 6 итогов (включая 3 фронт - панель) поддерживают приборы Windows совместимые
Внешний порт монитора	15 штырь D типа WXGA совместимый для того чтобы поддержать клиент-поставленный внешний монитор. Включает поддержку для выдвинутой настольной деятельности с вторым монитором.
Периферийный автобус	Стандарт LeCroy LBUS

Вспомогательный входной сигнал
Типы сигнала	Для внешнего входного сигнала пуска
Соединение	50 Ω: DC; 1 MΩ: AC, DC, GND
Максимальный ввод напряжения	50 Ω: 5 Vrms; 1 MΩ: 250 v (AC пика < 10="" kHz="">

Вспомогательный выход
Типы сигнала	Выберите от калибратора, сигналов управления или
Выходной сигнал	500 прямоугольная волна Hz-5 MHz или уровень DC; 0,0 до 500 mV в 50 Ω (0-1 v в 1 MΩ)
Сигналы управления	Пуск позволил, пуск вне, состояние пропуска/терпеть неудачу,
Тип соединителя	BNC, расположенное на фронте

Автоматическая установка
Автоматическая установка	Автоматически устанавливает линию времени, пуск, и чувствительность для показа широкого диапазона повторяющийся сигналов
Масштаб находки вертикальный	Автоматически устанавливает вертикальные чувствительность и смещение для выбранного канала для показа формы волны с максимальным динамическим диапазоном

Генерал
Автоматическая тарировка	Ensures определило DC и приурочивая точность поддержана для минимума 1 года.

Зонды
Зонды	Qty. (4) пассивные зонды ÷10
Система зонда	Probus и ProLink. Автоматически обнаруживает и поддерживает разнообразие совместимые зонды
Коэффициенты эффекта масштаба	Автоматически или вручную выбранный в зависимости от используемого зонда
Выход тарировки	Cal вывел наружу: 1kHz прямоугольная волна, 1Vp-p (типичное), выход для того чтобы зондировать крюк. Быстрый выход края: 5MHz прямоугольная волна, 350mVp-p (типичное), 50ps время восхода, выход к соединителю SMA, AC соединила.

Требования к электической мощности
Напряжение тока	100-240 ВПТ ±10% на 45-66 Hz; 100-120 ВПТ ±10% на 380-420 Hz; Автоматический выбор напряжения тока AC, категория II установки
Максимальный расход энергии	975 С 975 VA

Экологический и безопасность
Температура (работать)	°C +5 к °C +40 включая привод CD-RW/DVD-ROM
Температура (неуправляемая)	-20 °C к °C +60
Влажность (работать)	относительная влажность 5% до 80% (не-конденсировать) верхний предел до +31 °C. derates к относительной влажности 50% (не-конденсировать) на +40 °C.
Влажность (неуправляемая)	относительная влажность 5% до 95% (не-конденсировать) как испытано в MIL-PRF-28800F
Высота (работать)	До 10 000 FT (3048 m) при или под °C +25
Высота (неуправляемая)	До 40 000 FT (12 192 m)
Случайная вибрация (работать)	0,5 grms 5 Hz к 500 Hz, 15 минут в каждой из 3 ортогональных осей
Случайная вибрация (неуправляемая)	2,4 grms 5 Hz к 500 Hz, 15 минут в каждой из 3 ортогональных осей
Функциональный удар	пик 20 g, половинный синус, ИМП ульс 11 госпожи, 3 удара (положительного и отрицательного) в каждой из 3 ортогональных осей, 18 ударов полных

Физические измерения
Размеры (HWD)	14" h x 18,4 " w x 16" d (355 x 467 x 406 mm)
Вес	51,5 lbs. (23,4 kg)
Грузя вес	70,0 lbs. (31,8 kg)

вопросы и ответы:

1.Can вы заказ корабля к Канаде или Австралии?

Да, мы можем. Мы отправляем заказы всемирно.

2. Какой метод доставки вы используете? и срок поставки?

Мы можем грузить EMS, DHL, Federal Express, UPS, TNT с отслеживая номером. Обычный срок поставки 4-7 трудодней.

3. Что ваше условие оплаты?

Оплата 100% T/T перед пересылкой.

4. Как могу я спросить другой вопрос?

Вы можете связаться мы онлайн или выйтись нам сообщения ниже.

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров 0

Тэги:

Подробная информация о продукции

Дом продукты

Непрерывнодискретный осциллограф

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров

Все категории

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров

Наименование марки:	LeCroy
Номер модели:	SDA820Zi-A
МОК:	1 набор
цена:	Подлежит обсуждению
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

США

Фирменное наименование:

LeCroy

Номер модели:

SDA820Zi-A

Название продукта:

Осциллограф

Частота:

20 GHz

каналы:

4 CH

Тариф образца:

80 GS/s

Условие:

Принадлежащий Пре

Функции:

Испытанный, полностью условия труда

Количество мин заказа:

1 набор

Цена:

Подлежит обсуждению

Условия оплаты:

T/T

Поставка способности:

в запасе

Выделить:

Осциллограф LeCroy непрерывнодискретный

Осциллограф SDA820Zi-A непрерывнодискретный

Практически осциллограф LeCroy цифров

Описание продукта

GHz 4 CH Tektronix LeCroy WaveMaster SDA820Zi-A 20

Описание Tektronix SDA820Zi-A

Главные особенности

Ширина полосы частот до 30 GHz и образец 80 GS/s тариф
Самый предварительный пользовательский интерфейс осциллографа
Пуск оборудования 14,1 Gb/s индустрии единственный истинный серийный
Низкий пол измерения дрожания и исключительная стабильность линии времени
Исчерпывающий набор серийного анализа данных, инструменты отлаживает, утверждения и соответствия
Интегрированный входные сигналы 50 Ω и 1 MΩ для истинного соединения и зондируя гибкости
Интегрированные стандартные и изготовленные на заказ измерения и функции математики для непревзойденной возможности анализа
анализ глаза, дрожания и помехи серийным данным по Мульти-майны
Де-врезать в реальном времени, эмулирование, и выравнивание

Исключительное представление

Революционная практичность

Сделанный разрешить

Отлаживайте и утверждение сделало легкий

Конфигурации оптимизированные для серийного анализа данных

Toolset SDAIII

Расшифруйте от на уровне Бит к слою протокола

Автоматизированный испытывать соответствия

PCI срочный (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-достигаемость

Вертикальная система
Сетноая-аналогов ширина полосы частот (Макс)	20 GHz
Сетноая-аналогов ширина полосы частот @ 50 Ω (- dB 3) (входной сигнал ProLink)	20 GHz (≥10 mV/div)
Сетноая-аналогов ширина полосы частот @ 50 Ω (- dB 3) (входной сигнал ProBus)	3,5 GHz (≥10 mV/div)
Сетноая-аналогов ширина полосы частот @ 1 MΩ (- dB 3) (входной сигнал ProBus)	500 MHz (типичный, ≥2 mV/div)
Время восхода (10-90%, 50 Ω)	22 ps (предел теста, режим плоскостности)
Время восхода (20-80%, 50 Ω)	16,5 ps (режим плоскостности)
Каналы входного сигнала	4 (любое сочетание из ProLink и входные сигналы ProBus)
Ограничители ширины полосы частот	20 MHz, 200 MHz, 1 GHz, 4 GHz, 6 GHz, 8 GHz, 13 GHz, 16 GHz
Входное комплексное сопротивление	Входные сигналы ProLink: 50 Ω+/-2% для ≤100 mV/div, 50 Ω+/-3% для входных сигналов >100 mV/div ProBus: 50 Ω+/-2% или 1 MΩ\|\|16pF, 10 MΩ \|\| 11 pF с поставленным зондом
Соединение входного сигнала	Входные сигналы ProLink - 50 Ω: DC, входные сигналы GND ProBus - 1 MΩ: AC, DC, GND; 50 Ω: DC, GND
Максимальный ввод напряжения	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): 250 v максимальных (AC пика: < 10="" kHz="">
Изоляция Канал-канала	DC до 10 GHz: dB 50 (>315: 1) 10 до 15 GHz: dB 46 (>200: 1) 15 до 20 GHz: dB 40 (>100: 1) (для любых 2 каналов входного сигнала ProLink, таких же или различных установок v/div, типичных)
Разложение в вертикальном направлении	8 битов; до 11 бит с увеличенным разрешением (ERES)
Чувствительность	50 Ω (ProLink): 2 mV-1 V/div, полностью переменные (2-9.9 mV/div через сигнал) 50 Ω (ProBus): 2 mV-1 V/div, полно переменного; 1 MΩ (ProBus): 2 mV-10 V/div, полно переменного
Точность увеличения DC вертикальная (компонент увеличения точности DC)	±1% F.S. (типичное), смещение на 0V; ±1.5% F.S. (предел) теста, смещение на 0V
Вертикальный пол шума (50 mV/div)	2,20 mVrms (типичного)
Смещенный ряд	50 Ω (ProLink): ±500 mV @ 2-100 mV/div ±4 v @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 mV @ 2-100 mV/div ±4 v @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Точность DC вертикальная смещенная	± (1,5% из смещенной установки + 1,5% F.S. + 1 mV) (предел теста)

Горизонтальная система
Линии времени	Внутренняя линия времени общая до 4 канала входного сигнала
Время/ряд разделения	20 ps/div-128 s/div (режим в реальном времени: 20 ps/div - 64 s/div; Режим RIS: 20 ps/div - 10 ns/div, потребитель дискретный на ≤10ns/div; Режим крена: 100 ms/div до 128 s/div, потребитель дискретный на ≥100 ms/div и ≤5 MS/s), в зависимости от длины памяти
Точность часов	< 1="" ppm="">
Дрожание часов образца	до 10µs приобрел диапазон времени: 100fsrms (внутренняя ссылка линии времени) до 6.4ms приобрело диапазон времени: 150fsrms (внутренняя ссылка линии времени)
Точность измерения времени перепада	√2√ ((шум/SlewRate) ^2+ (дрожание часов образца) ^2) (RMS) + (часы accuracyreading) (секунды)
Пол измерения дрожания	√ ((шум/SlewRate) secondsrms ^2+ (дрожания часов образца) ^2) (СВЯЗЬ)
Дрожание между каналами	<250fsrms> (Ширина полосы частот СВЯЗИ, типичных, измеренного при максимальном)
Пуск и дрожание интерполятора	<0>
Ряд Deskew Канал-канала	время ±9 x/div. установка или 25 ns максимальные (какое бы ни больше), каждый канал
Внешняя ссылка линии времени (входной сигнал)	10 MHz; Импеданс 50 Ω, приложенный на заднем входном сигнале
Внешняя ссылка линии времени (выход)	10 MHz; Импеданс 50 Ω, выход на заде

Система обнаружения
Одноразовый образец Rate/Ch	40 GS/s на 4 Ch (80 GS/s на 2 Ch используя опционный прибор интерливинга WM8Zi-2X80GS внешний)
Случайный Interleaved забор (RIS)	200 GS/s для повторяющийся сигналов (20 ps/div к 10 ns/div)
Максимальный тариф пуска	1 000 000 форм волны/во-вторых (в режиме последовательности, до 4 каналах)
Время Intersegment	µs 1
Стандартная память (Ch 4 Ch/2/1Ch) (количество этапов)	20 m/20 m/20M (тариф памяти и образца можно удвоить в режиме 1 или 2 Ch с пользой прибора) интерливинга WM8Zi-2X80GS внешнего (2000)
Варианты памяти (Ch 4 Ch/2/1Ch) (количество этапов)	Вариант S-32: вариант 7 500) M-64 32M/32M/32M (: вариант 15 000) L-128 64M/64M/64M (: вариант 15 000) VL-256 128M/128M/128M (: 256M/256M/256M примечание (15 000): На всех вариантах памяти, прибор интерливинга WM8Zi-2X80GS внешний позволяет 80 GS/s на 1 или 2ch с дважды памятью)

Обработка приема
Усреднять	Summed усредняя до 1 миллион стреловидностей; непрерывный усреднять до 1 миллион стреловидностей
Увеличенное разрешение (ERES)	От разложение в вертикальном направлении 8,5 до 11 бита
Конверт (экстремумы)	Конверт, пол, или крыша для до 1 миллиона стреловидностей
Интерполяция	Линейный или грех x/x

Вызывать систему
Режимы	Нормальный, автоматический, одиночный, и стоп
Источники	Все канал входного сигнала, вспомогательные, Aux/10, линия, или быстрый край. Наклон и уровень уникальные к каждому источнику (за исключением линии пуск)
Соединяя режим	DC, AC, HFRej, LFRej
задержка Пре-пуска	0-100% размера запоминающего устройства (регулируемого в инкрементах 1% 100 ns)
задержка Пост-пуска	0-10,000 разделений в режиме в реальном времени, ограничиваемом на более медленных установках времени/div или в режиме крена
Владение- временем или событиями	От 2 ns до 20 s или от 1 до 99 999 999 событий
Внутренний ряд пуска	±4.1 div от центра
Чувствительность пуска с входными сигналами ProBus пуска края	2 div @ < 3=""> 1,5 div @ < 1=""> 1,0 div @ < 200="" MHz=""> (на соединение DC, ≥ 10 mV/div, 50 Ω)
Чувствительность пуска с входными сигналами ProLink пуска края	3 div @ < 15="" GHz=""> 1,5 div @ < 3="" GHz=""> 1,0 div @ < 200="" MHz=""> (для DC, AC, соединения LFRej, ≥ 10 mV/div, 50 Ω)
Внешняя чувствительность пуска, (пуск края)	2 div @ < 1="" GHz=""> 1,5 div @ < 500="" MHz=""> 1,0 div @ < 200="" MHz=""> (для соединения DC)
Максимальн Пуск Частота, УМНЫЙ пуск	2,0 GHz @ ≥ 10 mV/div (минимальной triggerable ширины 200 ps)
Внешний ряд входного сигнала пуска	Вспомогательный (±0.4 v); Aux/10 (±4 v)

Основные пуски
Край	Пуски когда сигнал соотвествует наклон (положительный, отрицательный, или также) и ровное состояние.
Окно	Пуски когда выходы сигнала окно определенное регулируемыми порогами
ТВ-составное видео	Пуски NTSC или PAL с дискретными линией и полем; HDTV (720p, 1080i, 1080p) с дискретной частотой кадров (50 или 60 Hz) и линией; или ТАМОЖНЯ с дискретными полями (1-8), линии (до 2000), частоты кадров (25, 30, 50, или 60 Hz), переплетая (1:1, 2:1, 4:1, 8: 1), или наклон ИМПа ульс Synch (положительный или отрицательный).

УМНЫЕ пуски
Квалифицированные государство или край	Пуски на любом источнике входящего потока только если определенные государство или край произошли на другом источнике входящего потока. Holdoff между источниками дискретное временем или событиями.
Квалифицированный сперва	В режиме приема последовательности, вызывает repeatably на событии b только если определенные картина, государство, или край (событие a) удовлетворяются в первом этапе приема. Holdoff между источниками дискретное временем или событиями.
Отключение	Пуски если отпадать сигнала на более длиной чем выбранное время между 1 ns и 20 S.
Картина	Комбинация логики (И, NAND, ИЛИ, НИ) 5 входных сигналов (4 канала и внешнего входной сигнал пуска). Каждый источник может быть высок, низок, или не заботит. Высокую и низкоуровневое можно выбрать независимо. Пуски на начале или конце картины.

УМНЫЕ пуски с технологией исключения
Небольшое затруднение	Пуски на положительных или отрицательных небольших затруднениях с низкой ширин дискретная как как 200ps до 20 s, или на прерывистых недостатках.
Ширина (сигнал или картина)	Пуски на положительном, отрицательном, или обе ширины с низкой ширин дискретная как как 200ps до 20 s, или на прерывистых недостатках.
Интервал (сигнал или картина)	Пуски на интервалах дискретных между 1 ns и 20 S.
Перерыв (государство/край квалифицировали)	Пуски на любом источнике если, который дали государство (или край перехода) происходили на другом источнике. Задержка между источниками 1 ns до 20 s, или 1 до 99 999 999 событий.
Runt	Пуск на положительных или отрицательных runts определенный 2 пределами напряжения тока и 2 регламентами. Выберите между 1 ns и 20 ns.
Тариф ряда	Пуск на тарифах края. Отборные пределы для dV, dt, и наклона. Отборные пределы края между 1 ns и 20 ns.
Вызывать исключения	Пуск на прерывистых недостатках путем определения предполагаемое поведение и вызывать когда это условие не будет соотвествовано

Вызывать каскада (последовательности)
Возможность	Подготовьте на событии «a», тогда пуске на событии «b». Или рука на событии «a», тогда квалифицирует на событии «b», и пуске на событии «c».
Типы	Каскад a после этого b: Край, окно, ширина, небольшое затруднение, интервал, отключение, или измерение картины (логики). Измерение может находиться на этапе b только. Каскад a после этого b после этого c (измерение): Край, окно, картина (логика), ширина, небольшое затруднение, интервал, отключение, или измерение. Измерение может находиться на этапе c только. Каскад a после этого b после этого c: Край, окно, картина (логика)
Holdoff	Holdoff между a и b или b и c дискретное временем (1ns к 20s) или количеством событий. Выбор пуска измерения по мере того как поздняя стадия в каскаде исключает holdoff устанавливая между прежним этапом и поздней стадией.

Высокоскоростной серийный вызывать протокола
Тарифы данных	Вариант WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s к 6,5 Gb/s, вариант WM8Zi-14GBIT-80B-8B10B-TD входного сигнала канала 4 единственный: 600 Mb/s к 14,1 Gb/s, входной сигнал канала 4 только
Длина картины	80 битов NRZ, 8 символов 8b/10b
Часы и выводы данных	Никакие выходы спасения часов и данных не обеспечили

Низкоскоростной серийный вызывать протокола (опционный)
Выборочно доступный	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, МОЖЕТ, LIN, FlexRay, I2S (аудио), MIL-1553

Пуск измерения
Возможность пуска измерения	Выберите от большое количество параметров измерения для того чтобы вызвать на значении измерения с квалифицированными пределами. Смогите быть использовано как только пуск или последнее событие в пуске каскада.

Дисплей формы волны цвета
Тип	Матрица LCD индикаторной панели цвета 15,3» TFT-активная с высоким экраном касания разрешения
Разрешение	WXGA; 1280 x 768 пикселов.
Количество трассировок	Покажите максимум 16 трассировок (до 40 с некоторыми вариантами программного обеспечения). Трассировки одновременно дисплея канала, сигнала, памяти и математики.
Стили решетки	Автоматический, одиночный, двойной, квадрацикл, восьмиштырьковый, X-Y, Single+X-Y, Dual+X-Y
Представление формы волны	Точки образца присоединились, или точки образца только

Внутренняя память формы волны
Внутренняя память формы волны	12 активных бит магазина 16 трассировок памяти формы волны (M1-M12)/пункт полнометражных форм волны. Формы волны можно хранить к любому числу файлов ограниченных только емкостью средств массовой информации хранения данных.

Интегрированный второй дисплей
Тип	Поддержки касаются интеграции экрана потребител-поставленного второго дисплея с возможностью разделени-решетки. (Примечание: водитель экрана касания для второго дисплея не может быть водителем Fujitsu Limited)
Разрешение	Определенный дисплеем выбранным потребителем

Режим LeCroy WaveStream™ быстрый осматривая
Интенсивность	256 уровней интенсивности, 1-100% регулируемого через переднее - управление панели
Типы	Отборное сетноое-аналогов или цвет-рассортированный
Количество каналов	до 4 одновременно
Максимальная частота отсчетов	40 GS/s (80 GS/s с опционным прибором интерливинга WM8Zi-2X80GS внешним)
Вызревание настойчивости	Выберите от госпожи 500 к безграничности
Формы волны/во-вторых (непрерывный)	до 2500 форм волны/во-вторых
Деятельность	Фронт - рычаг панели между WaveStream НА (аналог), НА (цвет) и

Сетноой-аналогов дисплей настойчивости
Сетноая-аналогов и Цвет-рассортированная настойчивость	Переменные уровни сатурации; магазины данные по настойчивости каждой трассировки в памяти
Типы настойчивости	Отборные аналог, цвет, или трехмерное
Выбор трассировки	Активируйте настойчивость на всех или всех трассировках сочетания из
Вызревание настойчивости	Выберите от госпожи 500 к безграничности
Режимы работы монитора стреловидности	Совсем аккумулированный, или совсем аккумулированный с последней трассировкой выделил

Высокоскоростной выход цифрователя (вариант)
Тип	LeCroy LSIB
Скорость передачи	до 325 MB/s (типичных)
Протокол выхода	PCI выражает, Gen 1 (4 майны использованной для передачи данных)
Протокол контроля	TCP/IP
Набор команды	Через автоматизацию Windows, или через набор команды LeCroy удаленный

Processor/CPU
Тип	Квадрацикл Intel® CoreTM i7-2600, 2,6 GHz (до 3,8 GHz в режиме Turbo) (или лучший)
Память процессора	Стандарт 8 GB на варианты памяти (20 Mpt), памяти S-32 и M-64 STD стандарт 16 GB для вариантов памяти L-128 и VL-256 до 32 GB опционный
Операционная система	Вариант ® 7 Microsoft Windows профессиональный (64-разрядный)
Реальний маштаб времени	Дата и время показанные с формой волны в файлах hardcopy. Поддержка SNTP, который нужно синхронизировать к часам точности внутренним.

Трассировки расширения сигнала
Трассировки расширения сигнала	Дисплей до 12 12 математики/сигнала трассировки сигнала и

Настроенное хранение
Фронт - состояние панели и аппаратуры	Магазин к внутреннему жесткому диску, над сетью, или к USB-соединенному периферийному прибору.

Интерфейс
Дистанционное управление	Через автоматизацию Windows, или через набор команды LeCroy удаленный
Стандарт связи системы	VXI-11 или VICP, класс c LXI (v1.2) уступчивый
Порт GPIB	Поддержки IEEE - 488,2
Порт LSIB (опционный)	Протокол PCIe Gen1 x4 поддержек с LeCroy поставил API
Порт сети стандарта Ethernet	Интерфейс локальных сетей поддержек 10/100/1000BaseT (порт RJ45)
Порты USB	минимальные порты USB 2,0 6 итогов (включая 3 фронт - панель) поддерживают приборы Windows совместимые
Внешний порт монитора	15 штырь D типа WXGA совместимый для того чтобы поддержать клиент-поставленный внешний монитор. Включает поддержку для выдвинутой настольной деятельности с вторым монитором.
Периферийный автобус	Стандарт LeCroy LBUS

Вспомогательный входной сигнал
Типы сигнала	Для внешнего входного сигнала пуска
Соединение	50 Ω: DC; 1 MΩ: AC, DC, GND
Максимальный ввод напряжения	50 Ω: 5 Vrms; 1 MΩ: 250 v (AC пика < 10="" kHz="">

Вспомогательный выход
Типы сигнала	Выберите от калибратора, сигналов управления или
Выходной сигнал	500 прямоугольная волна Hz-5 MHz или уровень DC; 0,0 до 500 mV в 50 Ω (0-1 v в 1 MΩ)
Сигналы управления	Пуск позволил, пуск вне, состояние пропуска/терпеть неудачу,
Тип соединителя	BNC, расположенное на фронте

Автоматическая установка
Автоматическая установка	Автоматически устанавливает линию времени, пуск, и чувствительность для показа широкого диапазона повторяющийся сигналов
Масштаб находки вертикальный	Автоматически устанавливает вертикальные чувствительность и смещение для выбранного канала для показа формы волны с максимальным динамическим диапазоном

Генерал
Автоматическая тарировка	Ensures определило DC и приурочивая точность поддержана для минимума 1 года.

Зонды
Зонды	Qty. (4) пассивные зонды ÷10
Система зонда	Probus и ProLink. Автоматически обнаруживает и поддерживает разнообразие совместимые зонды
Коэффициенты эффекта масштаба	Автоматически или вручную выбранный в зависимости от используемого зонда
Выход тарировки	Cal вывел наружу: 1kHz прямоугольная волна, 1Vp-p (типичное), выход для того чтобы зондировать крюк. Быстрый выход края: 5MHz прямоугольная волна, 350mVp-p (типичное), 50ps время восхода, выход к соединителю SMA, AC соединила.

Требования к электической мощности
Напряжение тока	100-240 ВПТ ±10% на 45-66 Hz; 100-120 ВПТ ±10% на 380-420 Hz; Автоматический выбор напряжения тока AC, категория II установки
Максимальный расход энергии	975 С 975 VA

Экологический и безопасность
Температура (работать)	°C +5 к °C +40 включая привод CD-RW/DVD-ROM
Температура (неуправляемая)	-20 °C к °C +60
Влажность (работать)	относительная влажность 5% до 80% (не-конденсировать) верхний предел до +31 °C. derates к относительной влажности 50% (не-конденсировать) на +40 °C.
Влажность (неуправляемая)	относительная влажность 5% до 95% (не-конденсировать) как испытано в MIL-PRF-28800F
Высота (работать)	До 10 000 FT (3048 m) при или под °C +25
Высота (неуправляемая)	До 40 000 FT (12 192 m)
Случайная вибрация (работать)	0,5 grms 5 Hz к 500 Hz, 15 минут в каждой из 3 ортогональных осей
Случайная вибрация (неуправляемая)	2,4 grms 5 Hz к 500 Hz, 15 минут в каждой из 3 ортогональных осей
Функциональный удар	пик 20 g, половинный синус, ИМП ульс 11 госпожи, 3 удара (положительного и отрицательного) в каждой из 3 ортогональных осей, 18 ударов полных

Физические измерения
Размеры (HWD)	14" h x 18,4 " w x 16" d (355 x 467 x 406 mm)
Вес	51,5 lbs. (23,4 kg)
Грузя вес	70,0 lbs. (31,8 kg)

вопросы и ответы:

1.Can вы заказ корабля к Канаде или Австралии?

Да, мы можем. Мы отправляем заказы всемирно.

2. Какой метод доставки вы используете? и срок поставки?

Мы можем грузить EMS, DHL, Federal Express, UPS, TNT с отслеживая номером. Обычный срок поставки 4-7 трудодней.

3. Что ваше условие оплаты?

Оплата 100% T/T перед пересылкой.

4. Как могу я спросить другой вопрос?

Вы можете связаться мы онлайн или выйтись нам сообщения ниже.

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров 0

Тэги:

Спектральный анализатор RF

Спектральный анализатор сигнала

Оптически спектральный анализатор

Анализатор сети вектора

генератор сигналов rf

Связи RF испытывают набор

Непрерывнодискретный осциллограф

Электропитание DC AC переменное

Метр силы RF

Multi калибратор функции

Испытательная система EMC

Электронное оборудование теста и измерения

Испытательное оборудование EMC

Датчик силы RF

Спектральный анализатор RF

Спектральный анализатор сигнала

Оптически спектральный анализатор

Анализатор сети вектора

генератор сигналов rf

Связи RF испытывают набор

Непрерывнодискретный осциллограф

Электропитание DC AC переменное

Метр силы RF

Multi калибратор функции

Испытательная система EMC

Электронное оборудование теста и измерения

Испытательное оборудование EMC

Датчик силы RF

Подробная информация о продукции

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров

Осциллограф LeCroy непрерывнодискретный

Осциллограф SDA820Zi-A непрерывнодискретный

Практически осциллограф LeCroy цифров

GHz 4 CH Tektronix LeCroy WaveMaster SDA820Zi-A 20

Описание Tektronix SDA820Zi-A

Вертикальная система

Горизонтальная система

Система обнаружения

Обработка приема

Вызывать систему

Основные пуски

УМНЫЕ пуски

УМНЫЕ пуски с технологией исключения

Вызывать каскада (последовательности)

Высокоскоростной серийный вызывать протокола

Низкоскоростной серийный вызывать протокола (опционный)

Пуск измерения

Дисплей формы волны цвета

Внутренняя память формы волны

Интегрированный второй дисплей

Режим LeCroy WaveStream™ быстрый осматривая

Сетноой-аналогов дисплей настойчивости

Высокоскоростной выход цифрователя (вариант)

Processor/CPU

Трассировки расширения сигнала

Настроенное хранение

Интерфейс

Вспомогательный входной сигнал

Вспомогательный выход

Автоматическая установка

Генерал

Зонды

Требования к электической мощности

Экологический и безопасность

Физические измерения

Подробная информация о продукции

Спектральный анализатор RF

Спектральный анализатор сигнала

Оптически спектральный анализатор

Анализатор сети вектора

генератор сигналов rf

Связи RF испытывают набор

Непрерывнодискретный осциллограф

Электропитание DC AC переменное

Метр силы RF

Multi калибратор функции

Испытательная система EMC

Электронное оборудование теста и измерения

Испытательное оборудование EMC

Датчик силы RF
