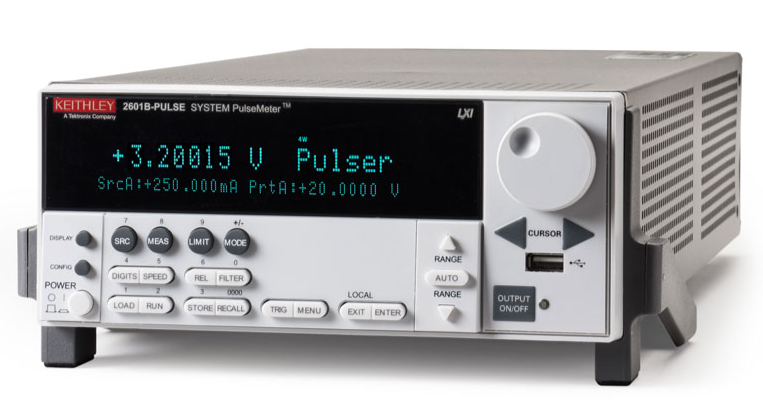

Keithley 2601B-PULSE 10A 10V источник измерения с импульсом 10μs
| Наименование марки: | Keithley |
| Номер модели: | 2601-PULSE |
| МОК: | 1 комплект |
| Цена: | Подлежит обсуждению |
| Условия оплаты: | банковский перевод |
Единица измерения источника Keithley 2601B-PULSE
,10А 10В блок измерения источника
,Единица измерения источника импульса 10 мкс
Keithley 2601B-PULSEБлок измерения и подачи питания,10 µсек импульсный/блок измерения и подачи питания
Описание Keithley 2601B-PULSE
Система управления 2601B-PULSE устраняет необходимость ручной настройки для изменений нагрузки до 3 μH, гарантируя отсутствие перерегулирования и звона при выдаче импульсов от 10 μс до 500 μс при любом уровне тока до 10 ампер. С временем нарастания импульса < 1,7 μс, вы можете правильно охарактеризовать ваше устройство или тестируемую схему.
- Выход 10 А при 10 В с шириной импульса 10 μс
- Время нарастания импульса <1,7 μс для уверенной характеристики
- Высокоточный импульсный выход без настройки при любом уровне тока
2601B-PULSE добавляет функциональность импульсного генератора к превосходной целостности измерений, синхронизации, скорости и точности, которые вы знаете по ведущему в отрасли прибору Keithley 2601B SMU.
- Импульсный генератор: базовая точность измерения 0,05% с оцифровкой 1 MS/s
- SMU: диапазон низкого тока 100 нА с чувствительностью 100 фА
- Разъемы BNC на задней панели для быстрой настройки кабелей
Технология Test Script Processor (TSP®) встраивает и выполняет полные тестовые программы внутри прибора SMU для обеспечения лучшей в отрасли производительности. Технология TSP-Link® позволяет расширить до 32 узлов TSP-Link для создания высокоскоростного параллельного тестирования SMU на контакт без использования основного блока.
- Устраняет трудоемкие коммуникации по шине в/из ПК
- Усовершенствованная обработка данных и управление потоком
- Подключение до 32 узлов TSP-Link
- Легко перенастраивается при изменении требований к тестированию
Основные характеристики Keithley2601B-PULSE
• Ведущий в отрасли выход импульса 10 А при 10 В, 10 микросекунд
• Интерфейсы USB 2.0, LXI Core, GPIB, RS-232 и цифровой ввод/вывод
• Технология расширения TSP-Link для многоканального параллельного тестирования без основного блока
• Технология TSP встраивает полные тестовые программы внутри прибора для обеспечения лучшей в своем классе пропускной способности на уровне системы
• Возможность работы с постоянным током до ±40 В при ±1,0 А, 40 Вт
• Два 1-мегасемпловых/секундных оцифровщика для высокоскоростных измерений импульсов I/V (только функция импульсного генератора)
• Поддерживается в программном инструменте Keithley KickStart без программирования
• Настройка не требуется; работает с индуктивными нагрузками до 3 μH
Спецификация Keithley 2601B-PULSE
Этот документ содержит спецификации и дополнительную информацию для System SourceMeter 2601B-PULSE 10 µs Pulser/SMU Instrument.
Спецификации являются стандартами, по которым тестируется 2601B-PULSE. При выходе с завода 2601B-PULSE соответствует этим
спецификациям. Дополнительные и типичные значения не гарантируются, применяются при 23 °C и предоставляются исключительно в качестве полезной информации.
Спецификации точности применимы как для нормального, так и для режима высокой емкости.
Точность источника и измерений указана на клеммах прибора Pulser/SMU при следующих условиях:
1. От 18 °C до 28 °C, <70% относительной влажности
2. После 2-часового прогрева
3. Скорость нормальная (1 NPLC)
4. Автоматическая установка нуля А/Ц включена
5. Только дистанционное зондирование или правильно обнуленная локальная работа
6. Период калибровки = 1 год
Спецификации точности функции импульсного генератора указаны на клеммах прибора при следующих условиях:
• Минимальная апертура 10 μс.
• Только дистанционное зондирование.
• Общая индуктивность кабеля и DUT ≤3 μH, измеренная при 100 кГц
