SRS Стэнфордские исследовательские системы модели SG380 серии генераторы радиочастотного сигнала SG382 SG384 SG386

Описание генераторов радиочастотных сигналов Stanford Research Systems Model SG382 SG384 SG386

Представляем новые генераторы радиочастотного сигнала SG380 серии, наконец, высокопроизводительные, доступные источники радиочастотного сигнала.

Генераторы радиочастотного сигнала серии SG380 используют уникальную инновационную архитектуру (радиочастотный синтез с рациональным приближением) для получения сверхвысокой частоты разрешения (1 мкГц), отличного фазового шума,и универсальные возможности модуляции (AM), FM, ØM, импульсная модуляция и прочесывания) за долю стоимости конкурирующих конструкций.

Генераторы радиочастотного сигнала серии SG380 используют уникальную инновационную архитектуру (радиочастотный синтез с рациональным приближением) для получения сверхвысокой частоты разрешения (1 мкГц), отличного фазового шума,и универсальные возможности модуляции (AM)Стандартные модели производят синусные волны от постоянного до 2,025 ГГц (SG382), 4,05 ГГц (SG384) и 6,075 ГГц (SG386).

Стандартные модели производят синусные волны от постоянного до 2,025 ГГц (SG382), 4,05 ГГц (SG384) и 6,075 ГГц (SG386).02) который расширяет диапазон частот SG384 и SG386 до 8.10 ГГц.Низкий ритмДля требовательных приложений, используемые в системе I/Q, используются различные выходы часов (Оп.Серию SG380 можно заказать с рубидиовой временной базой (Opt. 04).

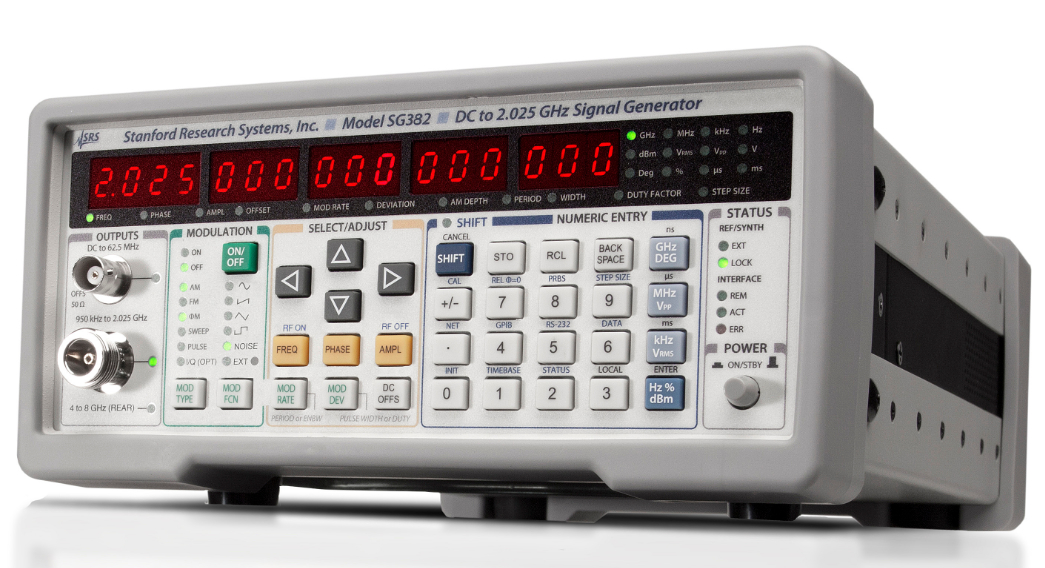

На передней панели

Сигнальные генераторы серии SG380 имеют два выхода на передней панели с перекрывающимися диапазонами частот.5 МГц с регулируемыми смещениями и амплитудами от 1 мВ до 1 Vrms при нагрузке 50 ΩВыходный источник N-типа частоты от 950 кГц до 4,05 ГГц с мощностью от + 16,5 dBm до -110 dBm (амплитуда от 1 Vrms до 0,707 μVrms) в 50 Ω нагрузки.

Модуляция

Генераторы сигналов SG380 предлагают широкий спектр модуляционных возможностей.Есть внутренний источник модуляции, а также внешний модуляционный вход. Внутренний источник модуляции производит синусовые, рамповые, пиловые, квадратные и шумовые волновые формы. На модуляционный вход задней панели может быть применен внешний модуляционный сигнал.Генератор внутренней модуляции доступен в качестве выхода на задней панели.

В отличие от традиционных аналоговых генераторов сигнала, серия SG380 может непрерывно перемещать от постоянного тока до 62,5 МГц.

Временная база OCXO или Rubidium

Серия SG380 поставляется с управляемым печью кристаллическим осциллятором (OCXO).Временная база обеспечивает очень низкий уровень фазового шума и очень низкое старениеДополнительный рубидийный осциллятор (Opt. 04) может быть заказён для значительного уменьшения частотного старения и улучшения температурной стабильности.

Внутренняя временная база 10 МГц (стандартная OCXO или необязательная ссылка на рубидий) доступна на выходе задней панели.На входную систему временной базы задней панели может быть поставлена внешняя ссылка на временную базу 10 МГц.

Выводы квадратных волновых часов

На задней панели доступны опциональные дифференциальные выходы часов (Opt. 01), которые делают генераторы точных часов серии SG380 в дополнение к генераторам сигналов.Время перехода обычно составляет 35 л.с., и как смещение, так и амплитуды выходов часов могут регулироваться для соответствия уровням PECL, ECL, RSECL, LVDS, CML и NIM.

Входы I/Q

Факультативные входы I/Q (Opt. 03) позволяют базовым сигналам I & Q модулировать носители от 400 МГц до 6,075 ГГц.Этот вариант также позволяет модулятору I/Q управлять внутренним генератором шума с регулируемой амплитудой и пропускной способностьюВыходы задней панели позволяют просматривать источник шума или использовать его для других целей.

Удвоитель частоты выхода

SG384 и SG386 можно заказать с удвоенным частотным диапазоном (Opt. 02), который расширяет диапазон частот до 8,10 ГГц. Амплитуда RF-выхода на задней панели может регулироваться от 10 дБм до +13 дБм.Эта опция также поставляется с выходом источника предвзятости, который может быть установлен с разрешением 5 мВ более ± 10 ВДК.

Легкое общение

Дистанционное управление поддерживается с GPIB, RS-232 и Ethernet интерфейсов.До девяти конфигураций приборов можно сохранить в нелетающей памяти.

Новый метод синтеза частот

Сигнальные генераторы серии SG380 основаны на новой технике синтеза частот, называемой синтезом частот рационального приближения (RAFS). RAFS uses small integer divisors in a conventional phase-locked loop (PLL) to synthesize a frequency that would be close to the desired frequency (typically within ±100 ppm) using the nominal PLL reference frequency. Референтная частота PLL, которая получается от кристаллического осциллятора управления напряжением, который фазовый блокируется на дитерном прямом цифровом синтезаторе,настраивается так, чтобы PLL генерировал точную частотуЭто обеспечивает высокую частоту сравнения фаз (обычно 25 МГц), что приводит к низкому фазовому шуму при перемещении справочных шпоров PLL далеко от носителя, где они могут быть легко удалены.Конечным результатом является гибкий источник RF с низким уровнем фазового шума, по существу бесконечное разрешение частоты, без шпоров фракционного синтеза N или стоимости осциллятора YIG.

Ключевые характеристики генераторов радиочастотного сигнала SRS Stanford Research Systems Model SG382 SG384 SG386

• постоянный до 2 ГГц, 4 ГГц или 6 ГГц
• GPIB, RS-232 и Ethernet
• -116 dBc/Hz фазовый шум
  (20 кГц смещения, f=1 ГГц)
• AM, FM, ØM, PM и прочесывания
• Разрешение 1 μHz
• Временная база OCXO (STD)

СпецификацияSG382 SG384 SG386 Генераторы радиочастотного сигнала

Информация о заказеSG382 SG384 SG386

SG382 генератор сигнала 2 ГГц
SG384 генератор сигнала 4 ГГц
SG386 генератор сигнала 6 ГГц
Вариант 01 Выходы часов на задней панели
Вариант 02 Удвоитель 8 ГГц и предвзятость постоянного тока
(только SG384 и SG386)
Вариант 03 Внешняя модуляция ввода/вывода
Вариант 04 Временная база рубидия
RM2U-S Комплект для установки на одной стойке
RM2U-D Комплект для установки с двумя стойками
