Ключевые особенности Keithley 2460

• Один плотно связанный инструмент, который сочетает в себе возможности анализаторов, следовых кривых и ИВ-систем за долю их стоимости
• Широкий охват до 105 В, 7 А DC/7 A импульс, максимум 100 Вт.

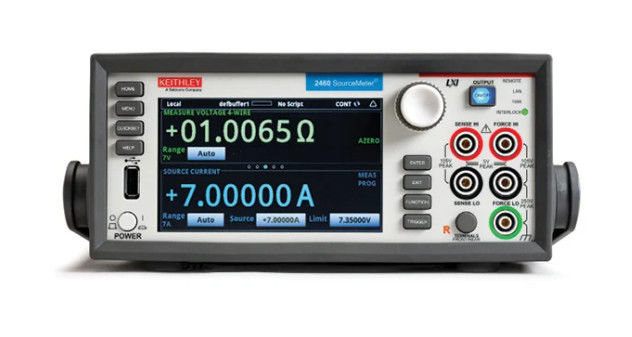

• Пятидюймовый высокоразрешенный емкостный сенсорный экран
• 0.012% базовая точность измерения с разрешением 61⁄2-значного
• Операция источника и поглотителя (4-квадранта)
• Четыре режима "Quickset" для быстрой настройки и измерений
• Контекстная функция помощи

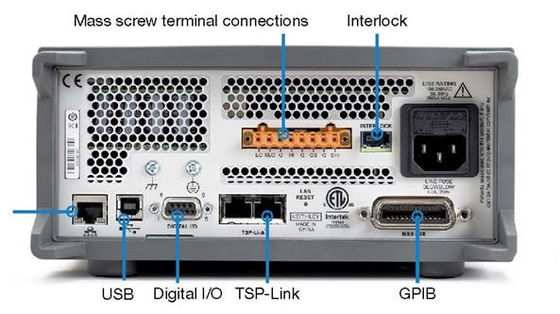

• Входные банановые разъемы передней панели; задней панели входные массивные окончательные винтовые соединения
• 2460 Способы программирования сценариев SCPI и TSP®

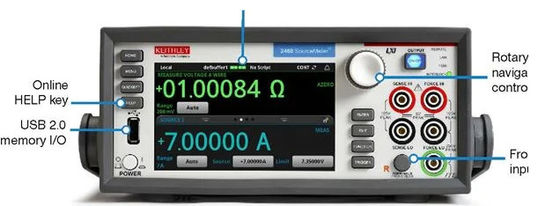

• Порт ввода/вывода памяти USB 2.0 на передней панели для передачи данных, тестовых сценариев или тестовых конфигураций

Учитесь быстрее, работайте умнее, изобретайте легче

2460 имеет пятидюймовый цветный сенсорный экран высокого разрешения, который поддерживает интуитивную работу, помогает операторам быстро ознакомиться с инструментом,и оптимизирует общую скорость и производительность. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instrumentsВстроенная, чувствительная к контексту помощь поддерживает интуитивную работу и минимизирует необходимость просмотра отдельного руководства.упростить его работу как в базовых, так и в передовых приложениях измерений, независимо от предыдущего опыта работы с инструментами МСП.

Спецификация Keithley 2460

• Максимальная мощность
• 100 Вт, четырёхквадранный источник или раковина.
• Ограничения источника
• В источнике: ±7,35 Вт (≤7 А диапазон), ±10,5 Вт (≤5 А диапазон), ±21 Вт (≤4 А диапазон), ±105 Вт (≤1 А диапазон).
• Излучение: ±7,35 А (диапазон ≤7 В), ±5,25 А (диапазон ≤10 В), ±4,2 А (диапазон ≤20 В), ±1,05 мА (диапазон ≤100 В).
• Превышение диапазона
• 105% диапазона, источника и измерения.
• Регламентация
• Напряжение: линия: 0,01% диапазона.
• Ток: линия: 0,01% диапазона. нагрузка: 0,01% диапазона + 100 па.
• Ограничения источника
• Лимит тока источника напряжения: Биполярное ограничение тока, установленное с одним значением. минимум 10% диапазона.
• Ограничение напряжения источника тока: ограничение напряжения биполярного напряжения, установленное с одним значением. минимум 10% диапазона.
• Точность V-Limit / I-Limit
• Добавить 0,3% настройки и ±0,02% показания к базовой спецификации.
• Превышение
• Источник напряжения: < 0,1% типичный (полномасштабный шаг, сопротивляющая нагрузка, диапазон 20 В, 10 мА I-лимит.
• Источник тока: < 0,1% типичного (1-й шаг мА, RLoad = 10 kΩ, диапазон 20 В).
• Изменение диапазона превышения
• Превышение на 100 кΩ полностью сопротивляющей нагрузки, 10 Hz - 20 MHz BW, смежные диапазоны: < 250 мВ типично.
• Время расчета выхода
• Время, необходимое для достижения 0,1% конечного значения после обработки команды и вывода, диапазон 20 В, 100 мА
• I-лимит: <200 μs типично.
• Максимальная скорость перемещения
• 1 В/μs, диапазон 100 В, предел 100 мА в нагрузку 20 кΩ (типичный). 0,6 В/μs, диапазон 20 В, предел 100 мА в нагрузку 20 кΩ
• нагрузка (типичная).
• Защита от перенапряжения
• Значения, подлежащие выбору пользователем, 5% ±0,5 В толерантности.
• Шум источника напряжения
• 10 Hz ≈ 20 MHz (RMS): < 4,5 мВ, типично для сопротивляющей нагрузки.

Спецификации

Спецификации напряжения

1, 2

Текущие спецификации

1, 2, 5
