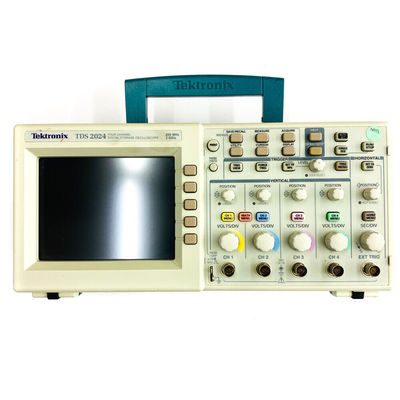

Оциллоскоп Tektronix TDS2024 200 МГц 4 канал 2 цвет GS/S

Оциллоскоп Tek TDS2024 обеспечивает точное получение данных в режиме реального времени до полной полосы пропускания, расширенные триггеры для изоляции сигналов, представляющих интерес, и 11 стандартных автоматических измерений.Математическая функция Tek TDS2024 Fast Fourier Transform (FFT) позволяет пользователю анализировать, характеризуют и устраняют неполадки с помощью частоты и силы сигнала.

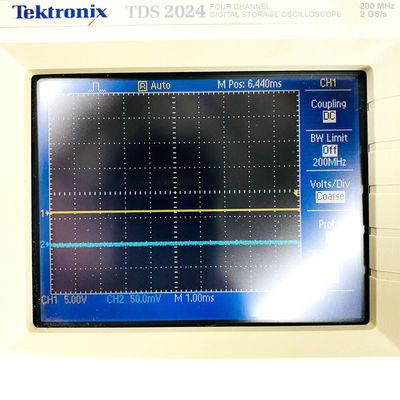

• Дисплей (1/4 VGA LCD): цветный
• Пропускная способность: 200 MHz
• Канал: 4
• Внешний ввод триггера: Да
• Скорость отбора проб на каждом канале: 2,0 GS/s
• Длина записи: 2,5 К.
• Вертикальное разрешение: 8 бит
• Вертикальная чувствительность: от 2 мВ до 5 В/див с калиброванной тонкой регулировкой
• Вертикальная точность постоянного тока: ± 3%
• Вертикальное увеличение: вертикальное расширение или сжатие живой или остановленной формы волны
• Максимальное входное напряжение: 300 VRMS CAT II; дерированное при 20 дБ/десять лет выше 100 кГц до 13 Вп-п переменного тока при 3 МГц и выше
• Диапазон положений: от 2 до 200 мВ/див ±2 В; >200 мВ до 5 В/див ±50 В
• Ограничение BW: 20 MHz
• Входное соединение: AC, DC, GND
• Импеданс ввода: 1 МО параллельно 20 пФ
• Временный базовый диапазон: от 2,5 нс до 50 сек/дб
• Точность базы времени: 50 ppm
• Горизонтальное увеличение: горизонтальное расширение или сжатие живой или остановленной формы волны

ОсобенностиTDS2024Цифровой фосфорный осциллоскоп

• Модели полосы пропускания 200 МГц
• 4-канальная модель
• Скорость отбора образцов до 2 ГС/с на всех каналах
• 2.5k точек Длина записи на всех каналах
• Усовершенствованные триггеры, включая триггер ширины импульса и видео с выбором строки
