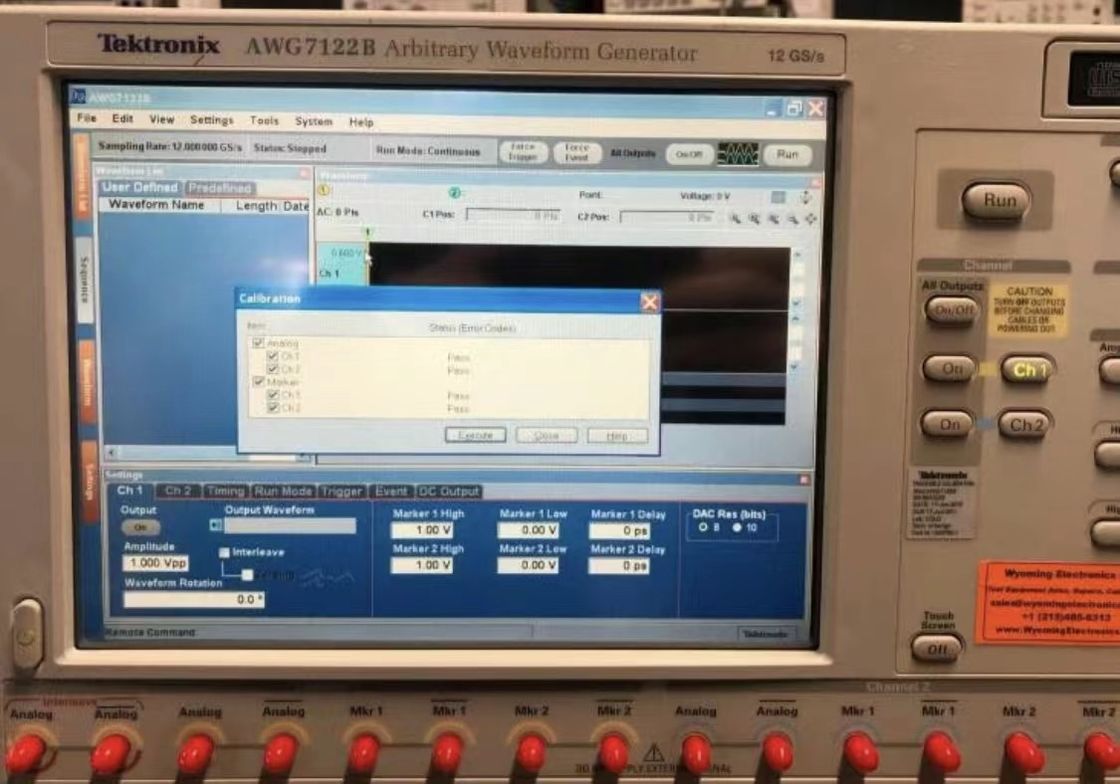

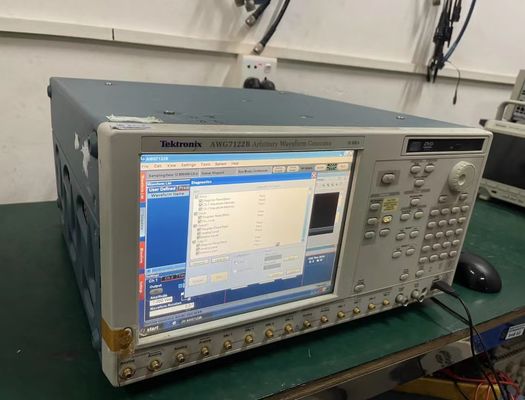

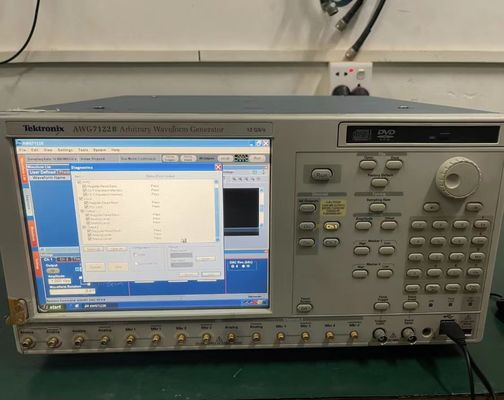

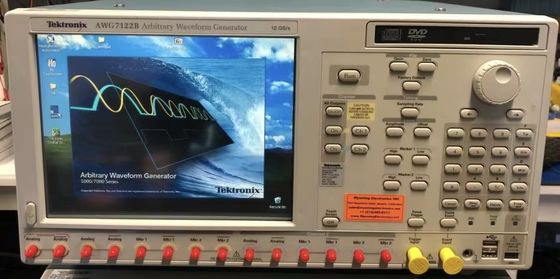

Генератор произвольной формы волны Tektronix AWG7122B обеспечивает уникальную комбинацию превосходного стимула сигнала, непревзойденной скорости отбора образцов, пропускной способности и бескомпромиссной удобства использования.Это предлагает лучшее решение отрасли для сложных проблем стимуляции сигнала, с которыми сталкиваются конструкторы, проверяющие, характеризующие и отлаживающие сложные электронные конструкции. Прямая генерация сигнала синтеза позволяет создавать различные выходы сигнала, включая многоуровневые, предварительные / дезагрузки, джиттер (Rj, Pj, ISI),DCD), SSC, и элементы скитания.

Tektronix AWG7122B произвольный генератор формы волны представляет собой передовой эталон в производительности, скорости выборки, точности сигнала и разрешения времени.или воспроизвести идеальныйAWG7122B AWG, с разрешением до 24 GS/s (по желанию) или 12 GS/s (стандартно) и 10-битным вертикальным разрешением,предоставляет лучшее в отрасли решение для стимулирования сигнала для постоянно растущих задач измеренияЭто позволяет легко генерировать очень сложные сигналы, включая полный контроль над характеристиками сигнала.

Спецификации и особенности генератора произвольной волновой формы Tektronix AWG7122B включают:

• Широкополосная RF/MW модуляционная пропускная способность
• Генерация сложных широкополосных сигналов в диапазоне частот до 9,6 ГГц
• Создает модуляционную полосу до 3,5 ГГц (1 дБ)
• Секвенирование и последующее секвенирование формы волны
• Позволяет создавать бесконечные волнообразные петли, прыжки и условные ветви
• Улучшить способность воспроизводить поведение сигналов в реальном мире
• Способность к динамическому прыжку
• Позволяет создавать сложные волновые формы, которые реагируют на изменение внешней среды
• Вертикальное разрешение до 10 бит
• Сгенерировать сигналы шириной до 1 ГГц при SFDR 54 дБц
• Глубокая память
• Позволяет создавать длинные сложные последовательности волновой формы

• 12 GS/s (24 GS/s) и 6 GS/s Модели
• 9.6 ГГц эффективная частота выхода RF
• 1 или 2 произвольных выхода волновой формы
• Точное время с всего 20 psp-p Общий джиттер (при 10-12 BER, типичный)
• 35 пс Tr/Tf (20% - 80%)
• ±100 ps Диапазон (1 ps разрешение) Межканальное управление скольжением
• 2 или 4 выхода маркеров на уровне переменных
• Точное время с только 30 psp-p Общий джиттер (при 10-12 BER, типичный)
• 45 пс Tr/Tf (20% - 80%)
• Диапазон до 300 ps (разрешение 1 ps) Контроль задержки
• Вертикальное разрешение до 10 бит Доступно: 10 бит (без выхода маркера) или 8 бит (с двумя выходами маркера)
• До 64M (64,800,000) Длина записей в точке обеспечивает более длинные потоки данных
• Контроль переключения на границе разрешения до 100 с
• 16,000 Шаг последовательности создает бесконечные волнообразные петли, прыжки и условные ветви
• Секвенирование в режиме реального времени создает бесконечные волнообразные петли, прыжки и
• Условное отделение
• Интуитивно понятный пользовательский интерфейс сокращает время тестирования
• Интегрированный ПК поддерживает сетевую интеграцию и обеспечивает встроенный DVD, съемный жесткий диск, LAN и порты USB

Применение:

• Высокоскоростные серийные связи
• До 12 Гбит/с скорость передачи данных в качестве бинарного источника данных (2x Oversampling, Interleaved)
• До 8 Гбит/с скорость передачи данных в качестве универсального источника прямого синтеза (3x Oversampling, Interleaved)
• Длина записей памяти 64M (стандартный) и 128M (необязательный) позволяет генерировать более длинные волновые формы
• Предоставляет любые многоуровневые сигналы профиля, чтобы позволить тестирование маржи (Jitter) без внешних комбинаторов питания
• Широкополосная радиочастота для связи и оборонной электроники
• Широкополосная модулируемая произвольная прямая радиочастотная выходная связь до 9,6 ГГц
• Ультраширокополосный (UWB) IQ/IF генерация сигнала с 2-канальным, 12 GS/s и 10-битным разрешением
• Прямая генерация радиочастот всех WiMedia-групп полосы (BG1 - BG6)
• Дисковый диск (магнитный/оптический) Читать/писать:
• Скорость передачи данных до 6 Гбит/с (2 точки/клетка) или разрешение 42 пс
• Проектирование и испытания смешанного сигнала:
• 2-канальные аналоговые плюс 4-канальные маркерные выходы
• Высокоскоростной источник данных/пульса и часов с низким количеством джиптера
• Реальная, идеальная или искаженная генерация сигнала - включая все сбои, аномалии и нарушения
• Воспроизведение сигналов, захваченных осциллоскопом, включая улучшения, такие как добавление эффектов предварительного искажения
• Векторы формы волны, импортируемые из сторонних инструментов, таких как MathCAD, MATLAB, Excel и другие
