Keysight 85065A Диэлектрический зондирующий комплект 200 MHz до 50 ГГц с 7 мм APC-7 соединителем для характеристики материалов VNA

Диэлектрический зондовый комплект Keysight 85065A — это прецизионный измерительный аксессуар, разработанный для характеризации материалов с использованием векторных анализаторов цепей (ВНА) Keysight. Охватывая широкий диапазон частот от 200 МГц до 50 ГГц, этот зондовый комплект обеспечивает точное измерение диэлектрических свойств, включая диэлектрическую проницаемость (εr') и тангенс угла диэлектрических потерь (εr''). Прецизионный разъем 7 мм (APC-7) обеспечивает надежные, воспроизводимые ВЧ-соединения для высокоточных измерений.

• Широкий диапазон частот: от 200 МГц до 50 ГГц для универсального тестирования материалов
• Прецизионный коаксиальный разъем 7 мм (APC-7) для ВЧ-соединения с низкими потерями
• Совместимость с векторными анализаторами цепей Keysight серий PNA и ENA
• Работает с программным обеспечением для измерения материалов 85071E для автоматизированного сбора данных
• Измеряет диэлектрическую проницаемость (εr') и тангенс угла потерь (tan δ) жидкостей, твердых и полутвердых веществ
• Включает коаксиальный зонд, монтажный кронштейн и стандарт короткого замыкания для калибровки
• Идеально подходит для лабораторий НИОКР, контроля качества и материаловедения
• Компактная настольная конструкция для легкой интеграции в испытательные установки

• Измерение диэлектрической проницаемости и тангенса угла потерь полимеров, керамики и композитов
• Характеризация диэлектрической проницаемости подложек печатных плат и ламинатов
• Контроль качества диэлектрических материалов в производстве электроники
• Характеризация биологических тканей и фантомов для медицинских исследований
• Анализ влажности/качества пищевых продуктов и сельскохозяйственной продукции
• НИОКР в области материаловедения для новых диэлектрических материалов и покрытий
• Оценка радиопоглощающих и экранирующих материалов

Метод коаксиального зонда 85065A — это неразрушающий широкополосный метод измерения диэлектрических свойств. Наконечник зонда помещается в прямой контакт с тестируемым материалом. ВНА измеряет коэффициент отражения (S11), а сопутствующее программное обеспечение 85071E вычисляет комплексную диэлектрическую проницаемость. Калибровка выполняется с использованием стандартов разомкнутой цепи, короткого замыкания и эталонной жидкости (деионизированной воды) перед измерением.

• Диэлектрический зонд 85065A с разъемом 7 мм
• Монтажный кронштейн с подставкой для позиционирования
• Стандарт короткого замыкания для калибровки

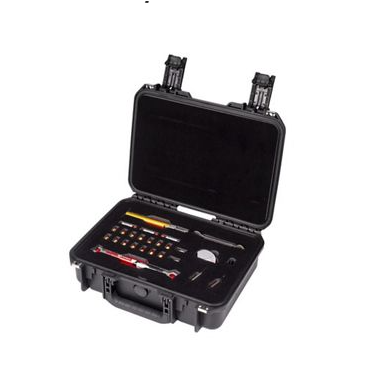

• Футляр для хранения/переноски
