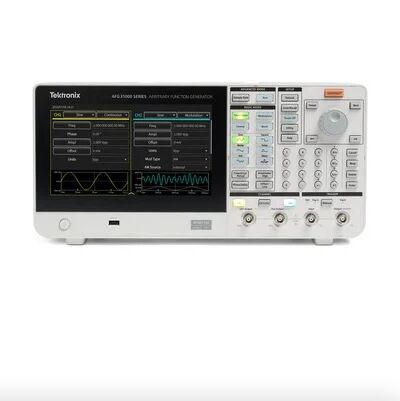

Подержанные генераторы сигналов произвольной формы Tektronix серии AFG31000

• 1- или 2-канальные модели
• Диапазон выходной амплитуды 1 мВППдо 10`ВППна нагрузку 50 Ом
• Базовый (AFG) режим:
  • Синусоидальные сигналы 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц.
  • Частота дискретизации 250 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
  • 14-битное вертикальное разрешение
  • Встроенные сигналы включают синусоидальные, прямоугольные, пилообразные, импульсные, шумовые и другие часто используемые сигналы.
  • Режимы развертки, пакетной передачи и модуляции (AM, FM, PM, FSK и PWM)
• Расширенный (последовательный) режим:
  • Непрерывный режим (дополнительный последовательный, триггерный и стробируемый режимы)
  • Память сигналов произвольной формы объемом 16 Мбит на каждом канале (дополнительно 128 Мбит)
  • До 256 шагов в режиме последовательности с событиями цикла, перехода и ожидания
  • Переменная частота дискретизации от 1 мквыб/с до 2 Гвыб/с

• Запатентованная технология InstaView™ позволяет инженерам видеть фактическую форму сигнала на тестируемом устройстве (DUT) в режиме реального времени без необходимости использования осциллографа и пробника, устраняя неопределенность, вызванную несовпадением импедансов.
• Опция секвенирования добавляет возможность программировать длинные и сложные сигналы, содержащие до 256 шагов.
• 9-дюймовый емкостный сенсорный экран работает как смартфон и имеет ярлыки для часто используемых настроек.
• Встроенный ArbBuilder позволяет создавать и редактировать сигналы произвольной формы на приборе, устраняя необходимость подключения к ПК.
• Выходы защищены от перенапряжения и тока, чтобы свести к минимуму возможное повреждение прибора.
• Встроенное приложение Double Pulse Test для генерации импульсов напряжения различной ширины на проверяемые устройства.

• Передовые исследования
• Синхронизация часов и системы
• Репликация сигналов реального мира
• Характеристика и проверка компонентов и схем
• Проектирование и тестирование встроенных схем
• Генерация сигналов общего назначения
• Двойной импульсный тест

Информация для заказа

Модели

AFG31021 1-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 25 МГц

AFG31022 2-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 25 МГц

AFG31051 1-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 50 МГц

AFG31052 2-канальный синусоидальный генератор сигналов произвольной формы от 1 мкГц до 50 МГц

AFG31101 1-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 100 МГц

AFG31102 2-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 100 МГц

AFG31151 1-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 150 МГц

AFG31152 2-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 150 МГц

AFG31251 1-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 250 МГц

AFG31252 2-канальный синусоидальный генератор сигналов произвольной формы, от 1 мкГц до 250 МГц

Обзор модели
