Многоканальный источник-измеритель YOKOGAWA GS820, бывший в употреблении

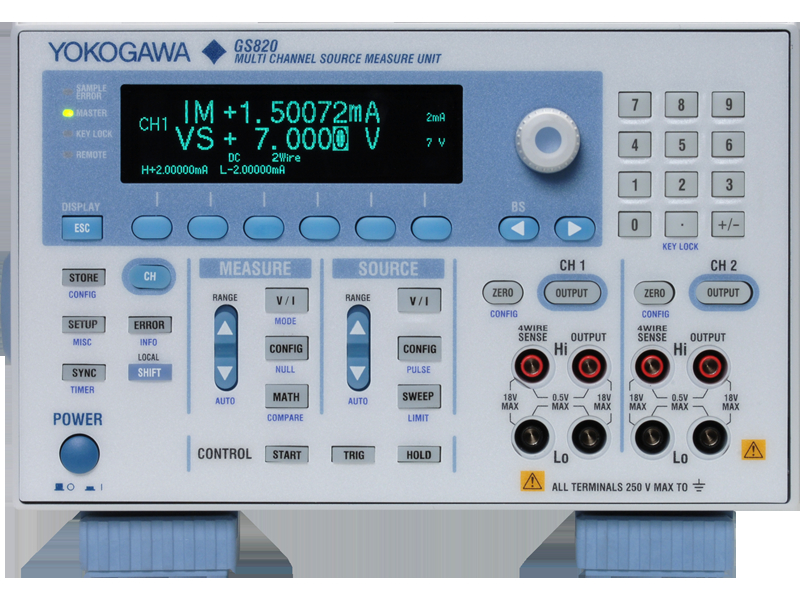

Многоканальный источник-измеритель YOKOGAWA GS820

Описание Источник напряжения (VS) Источник тока (IS)

Изолированная 2-канальная функция источника и измерения

• Диапазоны источника и измерения:
• Модель 18 В: 7 В и 3,2 А или 18 В и 1,2 А

Модель 50 В: 20 В и 1,2 А или 50 В и 0,6 А
Разрешение 1 пА в диапазоне сверхмалых токов 200 нА

• Генерация произвольных форм сигналов, состоящих из 100 000 точек с интервалом 100 мкс
• Расширение каналов через связь ведущий-ведомый
• Высокая скорость тестирования
• 16-битный цифровой ввод/вывод (модель 765602/12)
• Диапазон источника и измерения

Конструкция и функцииМодель 18 В (765601/02)

Диапазоны напряжения

200 мВ, 2 В, 7 В и 18 В

• Максимальный выходной ток:

±3,2 А (при выходном напряжении ±7 В или менее) ±1,2 А (при выходном напряжении ±18 В или менее)

• ±50 В (при выходном токе ±0,6 А или менее) ±20 В (при выходном токе ±1,2 А или менее)

200 нА, 2 мкА, 20 мкА, 200 мкА, 2 мА, 20 мА, 200 мА, 1 А и 3 А

• GS820 оснащен двумя аналоговыми каналами, каждый канал состоит из источника постоянного напряжения VS, источника постоянного тока IS, вольтметра VM и амперметра IM.

Конструкция и функцииМодель 50 В (765611/12)

• Функции источника и измерения

Конструкция и функцииМаксимальный выходной ток:

±1,2 А (при выходном напряжении ±20 В или менее) ±0,6 А (при выходном напряжении ±50 В или менее)

• Диапазоны тока:

200 нА, 2 мкА, 20 мкА, 200 мкА, 2 мА, 20 мА, 200 мА, 0,5 А и 1 АКонструкция и функции

• ±50 В (при выходном токе ±0,6 А или менее) ±20 В (при выходном токе ±1,2 А или менее)

Конструкция и функцииYOKOGAWA GS820

• GS820 оснащен двумя аналоговыми каналами, каждый канал состоит из источника постоянного напряжения VS, источника постоянного тока IS, вольтметра VM и амперметра IM.

Два канала измерения источника изолированы.

• Функции источника и измерения

Источник напряжения и измерение тока (VS & IM)

Источник тока и измерение напряжения (IS & VM) Источник напряжения (VS)Источник тока (IS)

Вольтметр (VM)
Амперметр (IM)

Измеритель сопротивления (IS&VM)

• Эти функции можно выбрать для каждого канала, чтобы сформировать произвольную комбинацию функций.
• Позволяет определять напряжение двухпроводной или четырехпроводной системы путем переключения между локальным и удаленным измерением.
• *1: Испытуемое устройство
• *2: Для измерения напряжения DUT
• Комбинация функций источника и измерения
• Комбинация функций источника и измерения двух каналов позволяет тестировать различные DUT.
• Временные характеристики источника и измерения

Основные временные характеристики измерения источника
GS820 выполняет генерацию и измерение, используя внутренний таймер или вход триггера, такой как внешний входной сигнал. При получении сигнала триггера GS820 начинает генерировать сигнал по истечении времени задержки источника и выполняет измерение по истечении времени задержки измерения в течение заданного времени интегрирования. Время интегрирования измерения можно установить в диапазоне от 0,001 PLC до 25 PLC.*² Кроме того, GS820 предоставляет функцию автоматического измерения нуля, которая измеряет внутренний нулевой эталон после измерения и выполняет коррекцию смещения в реальном времени. Время интегрирования измерения автоматического нуля равно настройке времени интегрирования измерения.

Настройки времени с использованием различных источников триггера
GS820 позволяет устанавливать источник триггера генерации и источник триггера измерения отдельно. Существуют два типа таймеров с постоянным периодом и вход внешнего сигнала, которые можно использовать для источника триггера генерации. В дополнение к этим источникам, точка изменения источника и конечная точка развертки могут использоваться для источника триггера измерения. Поскольку триггер источника и триггер измерения можно устанавливать отдельно, а также отдельно для каждого канала, можно учитывать источник и измерение при различных условиях подключения и комбинациях времени. Существует также вспомогательный триггер, который можно активировать с помощью внешнего сигнала или программного события. Задержка источника, задержка измерения и время интегрирования можно установить отдельно для каждого канала.

Асинхронная работа источника и измерения

Различные источники триггера, доступные на GS820, позволяют выполнять источник и измерение асинхронно. На рисунке ниже показан пример, в котором для источника и измерения используются отдельные таймеры для достижения нескольких измерений в цикле источника.

Функция развертки 1: Предустановленная развертка

Блок генерации напряжения/тока GS820 работает в режиме генерации постоянного тока или в режиме генерации импульсов. Каждый режим генерации имеет предустановленные режимы работы, такие как непрерывный выход, линейная развертка и логарифмическая развертка, которые позволяют пользователю выполнять операции развертки, устанавливая простые параметры. Уровень выходного сигнала можно изменять с минимальным интервалом 100 мкс*¹ в каждом режиме развертки.

*1: Минимальный программный цикл

100 мкс: Если функция измерения ВЫКЛ.

500 мкс: Если функция измерения ВКЛ., используются два канала, и автоматический ноль ВЫКЛ.

Функция развертки 2: Генерация произвольной формы сигнала до 100 000 точек и одновременная развертка параметров управления

*1: Минимальный программный цикл

100 мкс: Если функция измерения ВЫКЛ.

500 мкс: Если функция измерения ВКЛ., используются два канала, и автоматический ноль ВЫКЛ.

Пример файла результатов измерения

Скорость тестирования (Улучшение времени такта на тесте производственной линии)
GS820 обеспечивает быструю работу для тестов на производственной линии. Измеренные результаты скоростей тестирования (справочные данные) указаны ниже.

GS820 позволяет редактировать последовательности тестов, подходящие для автоматического тестирования на производственных линиях. Пользователь может записывать параметры программного файла, которые жизненно важны для автоматического тестирования, такие как значение источника, измеренное значение, верхний предел для сравнения, нижний предел для сравнения, результат сравнения, выходной бит управления и т. д. Поскольку программный файл имеет формат CSV, для редактирования и просмотра программы можно использовать популярное приложение для работы с электронными таблицами.
