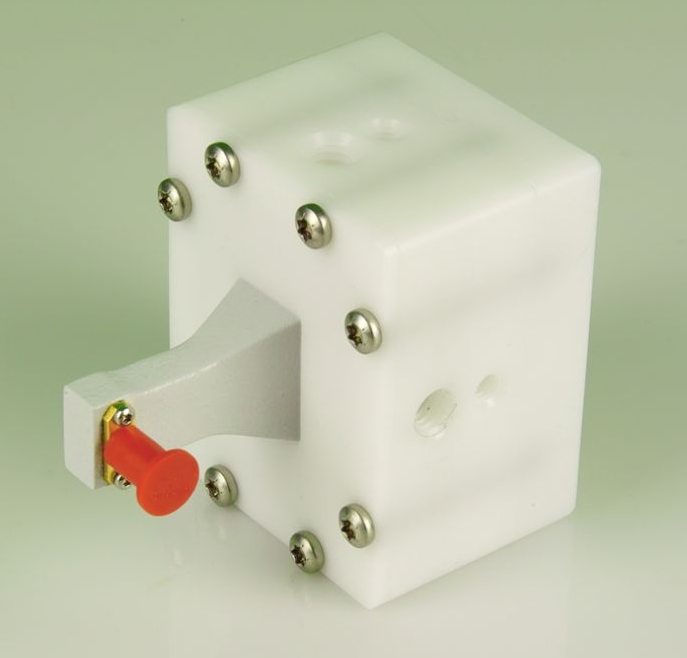

Schwarzbek BBHA 9170 Рог Антенна 15-26,5 ГГц Использовано Испытано

Name: Schwarzbek BBHA 9170 Рог Антенна 15-26,5 ГГц Использовано Испытано
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: BBHA 9170
Availability: InStock

Наименование марки:	Schwarzbek
Номер модели:	BBHA 9170
МОК:	1 set
цена:	Подлежит обсуждению
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

Germany

Product name:

Broadband Horn Antenna

Nominal Frequency Range::

15 - 26.5 GHz

Usable Frequency Range::

14 - 40 GHz

Antenna Factor::

38-45 dB/m

Condition:

Used

Functions:

Tested, in Full Working Conditions

Supply Ability:

in stock

Выделить:

Шварзбекская антенна BBHA 9170

Антенна 15-26

5 ГГц

Описание продукта

Широкополосная рупорная антенна Schwarzbek BBHA 9170 26,5 ГГц (40 ГГц)

Описание широкополосной рупорной антенны Schwarzbek BBHA 9170 26,5 ГГц (40 ГГц)

Линейно поляризованная широкополосная рупорная антенна (латунь с пластиковым корпусом для крепления) для приема и передачи.

Внутренний проводник (штырь питания) обычно расположен внутри плоскости поляризации. Для горизонтальной поляризации внутренний проводник должен быть установлен горизонтально, для вертикальной поляризации внутренний проводник должен быть установлен вертикально.

Спецификация широкополосной рупорной антенны Schwarzbek BBHA 9170 26,5 ГГц (40 ГГц)

Номинальный диапазон частот:	15 - 26,5 ГГц
Рабочий диапазон частот:	14 - 40 ГГц
Усиление:	15-20 дБи
Коэффициент антенны:	38-45 дБ/м
Номинальное сопротивление:	50 Ом
Макс. входная мощность:	10 Вт (непр.)
Макс. входная мощность:	25 Вт (пик)
КСВН:	типич. 2
Ширина диаграммы направленности по уровню 3 дБ в E-плоскости:	13°-21°
Ширина диаграммы направленности по уровню 3 дБ в H-плоскости:	14°-23°
Материал:	Алюминий
Размеры:	75 x 86 x 60 мм
Монтажная резьба:	3/8", 1/4"
Вес:	0,3 кг
Разъем:	SMA-совместимый (гнездо)

Частота	Усиление (изотр.)	Ант.-Фактор
ГГц	дБи	дБ/м
14	6.61	46.54
15	13.93	39.81
16	15.18	39.12
17	18	36.83
18	19.13	36.19
19	17.83	37.96
20	18.27	37.97
21	19.04	37.62
22	19.76	37.31
23	19.61	37.84
24	18.65	39.17
25	18.47	39.71
26	19.12	39.40
27	19.47	39.38
28	20.56	38.61
29	20.16	39.30
30	19.92	39.85
31	19.76	40.28
32	19.31	41.02
33	19.50	41.09
34	19.63	41.22
35	19.06	42.04
36	19.19	42.16
37	19.51	42.07
38	19.58	42.24
39	18.57	43.47
40	19.26	43.00
41	20.57	41.91
42	18.43	44.26

Диаграмма направленности BBHA 9170

Schwarzbek BBHA 9170 Рог Антенна 15-26,5 ГГц Использовано Испытано 0

FAQ:

1. Можете ли вы отправить заказ в Канаду или Австралию?
Да, мы можем. Мы отправляем заказы по всему миру.
2. Какой способ доставки вы используете? И время доставки?
Мы можем отправить EMS, DHL, FedEx, UPS, TNT с номером отслеживания. Обычное время доставки составляет 4-7 рабочих дней.
3. Каковы ваши условия оплаты?
100% оплата T/T перед отправкой.
4. Как я могу задать любой другой вопрос?
Вы можете связаться с нами онлайн или оставить нам сообщения ниже.

Schwarzbek BBHA 9170 Рог Антенна 15-26,5 ГГц Использовано Испытано 2
