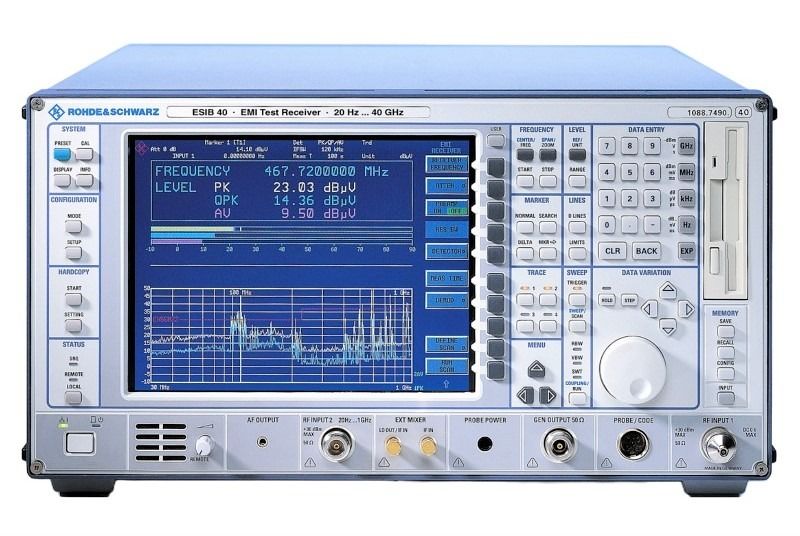

Rohde and Schwarz ESIB40 EMI Test Receiver, 20 Гц - 40 ГГц

Описание  Rohde and Schwarz ESIB40 EMI Test Receiver

EMI Test Receivers R&S ESIB Измерения ЭМС до 40 ГГц в соответствии со стандартами Семейство EMI test receivers R&S ESIB сочетает в себе гибкость и скорость анализаторов спектра с большим динамическим диапазоном, необходимым для измерений ЭМС в соответствии со стандартами. Семейство R&S ESIB включает три модели с разными верхними частотными пределами: ESIB7 (от 20 Гц до 7 ГГц), ESIB26 (от 20 Гц до 26,5 ГГц) и ESIB40 (от 20 Гц до 40 ГГц). Верхний предел частоты ESIB26 и ESIB40 может быть расширен до 110 ГГц с помощью внешних смесителей (опция FSE-B21). Все три модели характеризуются высокой чувствительностью, превосходной устойчивостью к большим сигналам, низкой погрешностью измерений и высокой скоростью измерений. R&S ESIB выполняет измерения в соответствии со всеми промышленными и военными стандартами ЭМС, такими как CISPR, EN, VDE, ANSI, FCC, BS, ETS, VCCI, MIL-STD, VG, DEF-STAN, DO160 и GAM EG13. Само собой разумеется, что семейство EMI Test Receivers R&S ESIB соответствует основному стандарту, т.е. CISPR16-1 или VDE0876, который предъявляет строгие требования к динамическому диапазону приемника. EMI Test Receivers R&S ESIB имеет частотный диапазон от 20 Гц до 7/26,5/40 ГГц и от 20 Гц до 1 ГГц, предварительный выбор в режиме приемника (фиксированный) и анализатора (выбираемый), 3 фиксированных и 6 или 7 следящих фильтров (модели 26 и 40), предусилитель с усилением 20 дБ в сочетании с переключаемым предусилителем, выбираемые полосы пропускания от 200 Гц, 9 кГц, 120 кГц до CISPR 16-1, параллельные детекторы, пиковый (PK), средний (AV), квазипиковый (QP) и RMS (макс. 4), автоматическое сканирование, 4 сохраняемых трассы с до 80000 измеренными значениями каждая (250000 значений с одной трассой) и интегрированная функция контроллера под Windows NT4.0.

R&S ESIB40 предлагает выдающиеся характеристики:

• Диапазон частот от 20 Гц до 40 ГГц

• Очень высокая чувствительность (NF тип. 10 дБ)

• Превосходная устойчивость к большим сигналам (1 дБ comp.: +10 дБм)

• Низкая погрешность измерений (< 1 дБ до 1 ГГц)

• Высокая скорость измерений и обработки результатов (мин. время измерения 100 µс)

• Низкий собственный шум (<–3 дБµВ)

Каждый R&S ESIB предлагает функции и тестовые процедуры для различных этапов разработки продукта, а также для окончательных тестов сертификации ЭМС. Основными пользователями R&S ESIB являются:

• Испытательные центры и поставщики услуг ЭМС
• Государственные организации
• Органы по стандартам безопасности
• Военные
• Крупные промышленные разработки и лаборатории ЭМС (например, автомобилестроение)

Особенности EMI Receiver R&S ESIB40 включают:

• Быстрое сканирование в режиме тестового приемника и развертка в режиме анализатора спектра

• Соответствие CISPR 16-1-1

• Два ВЧ входа Вход 2 с дополнительной защитой от импульсов (от 20 Гц до 1 ГГц)

• Встроенный предусилитель 20 дБ (выбираемый) 1 кГц - 7 ГГц в стандартной комплектации; >7 ГГц в качестве опции R&S ESIB-B2

• Предварительный выбор в режиме приемника (фиксированный) и анализатора (выбираемый)

• Полосы пропускания, соответствующие военным стандартам и спецификациям CISPR 16 в режиме анализатора, -3 дБ RBW и -6 дБ RBW выбираемые

• Параллельные детекторы Пиковый, средний, квазипиковый, средний CISPR и RMS (макс. четыре одновременно)

• Автоматическое обнаружение перегрузки и автоматический выбор диапазона

• Редакторы для определяемых пользователем коэффициентов/наборов преобразователей и предельных линий, включая интегрированные библиотеки коэффициентов преобразователей/предельных линий

• Внутренние тестовые процедуры для автоматизированных или интерактивных предварительных и окончательных измерений

• Функции оценки для предварительного сканирования, сокращения данных (список пиков) и окончательного измерения

• Разделенный экран (смешанный режим анализатора/приемника) для детального анализа сигнала

• Удобный редактор таблицы сканирования До десяти поддиапазонов с индивидуальной настройкой параметров

• Автоматическое сканирование и отображение трасс параллельно (режим приемника) Макс. четыре трассы с до 80 000 выборок каждая (250 000 выборок с одной трассой)

• Измерения во временной области (нулевой размах) с разрешением до 50 нс для анализа источника помех

​Дополнительные особенности R&S ESIB40 включают:

• Обширные процедуры самокалибровки, включая документирование результатов

• Интерфейсы: IEC/IEEE, последовательный, параллельный, LAN (опционально)

• Комплексные функции оценки маркеров поиск, дельта, настройка на маркер, отслеживание маркера

• Интегрированная функция контроллера под Windows NT 4.0 совместимость с драйвером принтера, простые возможности создания жестких копий, быстрое обновление прошивки

• Внутренний следящий генератор до 7 ГГц (опция R&S FSE-B10)

• Яркий цветной ЖК-дисплей 24 см

• Отображение шума (от 30 Гц до 100 кГц) с магнитной катушкой R&S HZ-10

Список опций Rohde and Schwarz ESIB40 EMI Test Receiver
