Счетчики мощности ML2437A и ML2438A сочетают в себе преимущества точности термометров, скорости диодных счетчиков и графики дисплея счетчиков пиковой мощности.Результатом является один инструмент, который отбирает образцы со скоростью более 35K в секунду и достигает 90 дБ динамического диапазона с помощью одного датчикаЭти счетчики включают в себя возможность отображения графики в качестве стандартной функции.Прочный корпус и опциональная высокопроизводительная батарея NiMH обеспечивают точность лабораторного качества в полевых приложениях. ML2437A имеет один вход, а ML2438A имеет два входа.

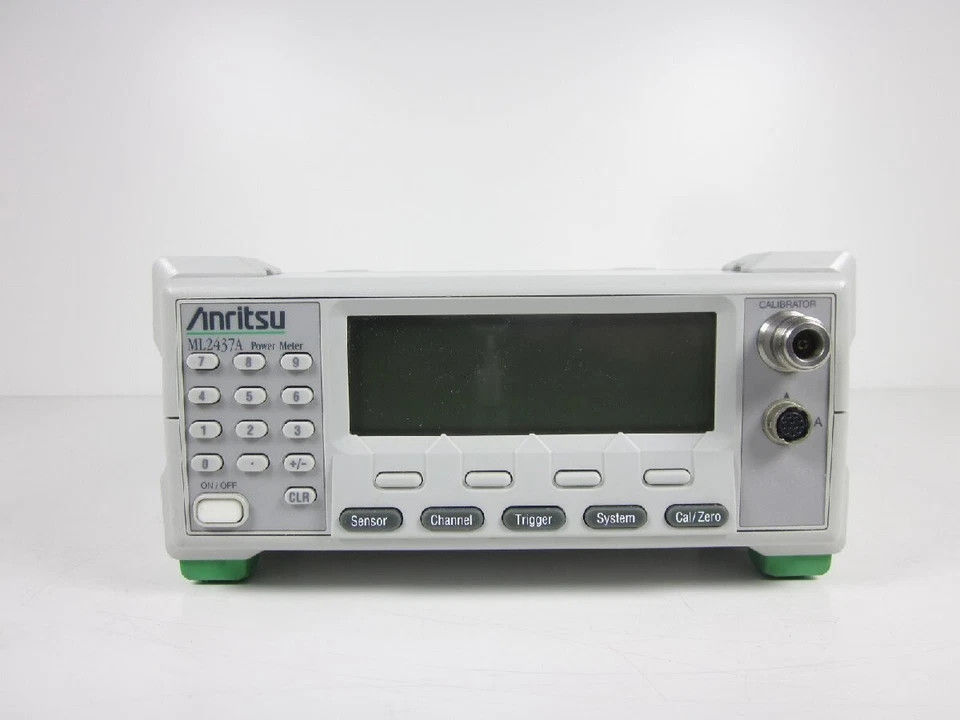

Особенности АнрицуML2437A Измеритель радиочастотного тока

• Скорость и динамический диапазон
  Высокая чувствительность датчиков мощности серии MA247xD диапазона 90 дБ достигает стабильных показаний мощности до -70 дБм. 35 кГц пробные частоты профилируют сотовые, PCS и другие импульсные сигналы с разрешением 0,1 мсек.Современная технология соединителей обеспечивает лучшую в отрасли потерю возврата для повышения точности через 50 ГГцВысокоточные датчики серии MA244xD с диапазоном 87 дБ еще больше улучшают производительность обратных потерь, добавляя соответствующую схему в передний конец серии MA247xD.

• Быстрые тепловые датчики
  Новейшая технология обработки полупроводников Anritsu производит датчики тепловой мощности со скоростью, увеличенной на порядок.Улучшения в технологии соединителей снижают неопределенность несоответствия измерений через 50 ГГц до уровней, ранее достигаемых только до 20 ГГцТехника изготовления, а также технология отбора проб и DSP серии ML2430A оптимизируют скорость измерения до 4 мс времени подъема и падения.
• Скорость GPIB
  Промышленность ведущая скорость достигается в различных условиях работы, включая средние настройки, настройки управления датчиком, условия запуска, режим работы, тип датчика,и производителя интерфейса GPIBСерия ML2430A предлагает возможность измерения и передачи высокоскоростного взрыва 200 точек данных с использованием режима работы профиля со скоростью отбора проб 35k в секунду.

• Эмуляция GPIB
  Благодаря 99,9% эмуляции старых счетчиков, серия ML2430A повышает производительность системы ATE.Типичное улучшение скорости испытательной системы от 2 до 10 раз быстрее скорости системы в зависимости от количества измерений, выполненных во время испытания, минимальное использование команд ожидания в коде, и модели измерения эмулированы.

• Устройства управления запуска
  Какая польза от высокой скорости без запуска и контроля выборки?Функции аккумулирования данных и срабатывания событий, которые традиционно встречаются на дорогих счетчиках пиковой мощности, являются стандартными в серии ML2430A.. Задержка запуска и время интеграции образца на чтение могут быть напрямую контролированы оператором. Источники запуска включают непрерывный, внутренний, внешний TTL и ручной. Таким образом,Сбор данных может быть оптимально контролирован для синхронизации с другим испытательным оборудованием..
• Дисплей графики профиля взрыва
  ML2430A оснащена случайным повторным отбором для высокого разрешения быстрых сигналов. Графический профиль временного домена отображает импульсные сигналы в диапазоне мощности от 40 дБм до + 20 дБм.Скорость отбора проб на 35 кГц дает четкие показатели мощности сотовых и ПСС сигналов, включая TDMA, PHS, GSM и DCS-1800. мощность пульса легко и многократно измеряется с помощью среднего значения курсора.Измерение максимальной мощности импульса в динамическом диапазоне > 80 дБ в режиме чтения при скоростях GPIB > 200 показаний в секунду.
• Дисплей графики мощности против времени
  Одним из наиболее распространенных типов программы ATE-измерителя мощности является график мощности RF по сравнению с некоторым стимулом.Режим мощности по сравнению с временем представляет собой дисплей в стиле полосы диаграммы для мониторинга изменения прироста и выходной мощности с течением времени / температуры, напряжение питания или допустимость компонента.режим питания по сравнению с режимом времени скорости проблемы съемки необычных условий, таких как прерывистые переключатели или аномальное управление питанием в мобильном телефонеМод мощности против времени обеспечивает четкое отображение диаграммы колебаний мощности RF.
• Коннектор параллельного принтера
  Многие принтеры серии deskjet могут быть подключены непосредственно к серии ML2430A для быстрой документации производительности на скамейке или в полевых условиях.настройки запуска и среднего значения перечислены с отображаемой печатьюТаким образом, доказательства аномалий DUT (устройства под испытанием) могут быть быстро воспроизведены, что позволяет инженерам исправлять проблемы с минимальными временными затратами.

Дополнительные спецификации из АнрицуML2437A Измеритель радиочастотного тока

• Динамический диапазон 90 дБ
  Типичные системы ATE в области связи работают в динамическом диапазоне от 60 до 80 дБ. Динамический диапазон 90 дБ серии MA247xD заменяет два датчика 50 дБ.Кроме того, RF переключатель больше не требуется для двух датчиковЭто уменьшает сложность управления программным обеспечением и ускоряет выполнение тестов.
• EEPROM датчика
  Все датчики серии MA24xx оснащены внутренними EEPROM для хранения данных о калибровочном факторе по отношению к частоте.повышение точности и удобства.
• Высокая надежность
  Прочная конструкция шасси из поликарбоната, рукоятки спускают удары и грубую обработку на поле.Передняя панель крышки и мягкий корпус являются необязательными для дальнейшей защиты окружающей средыДатчики мощности также упрощены для грубой обработки.
• Улучшенная точность
  Неопределенность несоответствия, как правило, является крупнейшим источником ошибки.как правило, сокращение неопределенности несоответствия вдвоеВысокоточные датчики серии MA244xD включают в себя подставку, которая еще больше улучшает потерю обратной связи на 5 до 6 дБ - снова уменьшая вдвое неопределенность несоответствия.
• Таблица смещения для коррекции потерь пути
  Компенсация истинного частотного ответа аттенуаторов, сцепщиков, кабелей, переключателей и других устройств для установки испытаний улучшает точность измерений.Серия ML2430A может применять таблицу смещения затухания по отношению к частоте в дополнение к традиционной возможности фиксированного смещения dB.Когда подключение датчика мощности предшествует новому широкополосному ограничителю мощности серии 1N, смещение таблицы компенсирует частотный ответ.“противовыгорание” сенсор.
• Управление меню с мягким клавиатуром
  Меню с мягкими клавишами упрощают управление приборами, облегчая понимание пользовательского интерфейса.
• Аккумулятор
  Опциональная батарея NiMH Smart поддерживает высокую плотность зарядки в течение 8 часов в день работы.и устранение эффекта памяти в стиле NiCd еще больше повышает удобство этой технологии аккумуляторов.
• Вольтметр
  Серия ML2430A также поддерживает высокоскоростное измерение напряжения.
