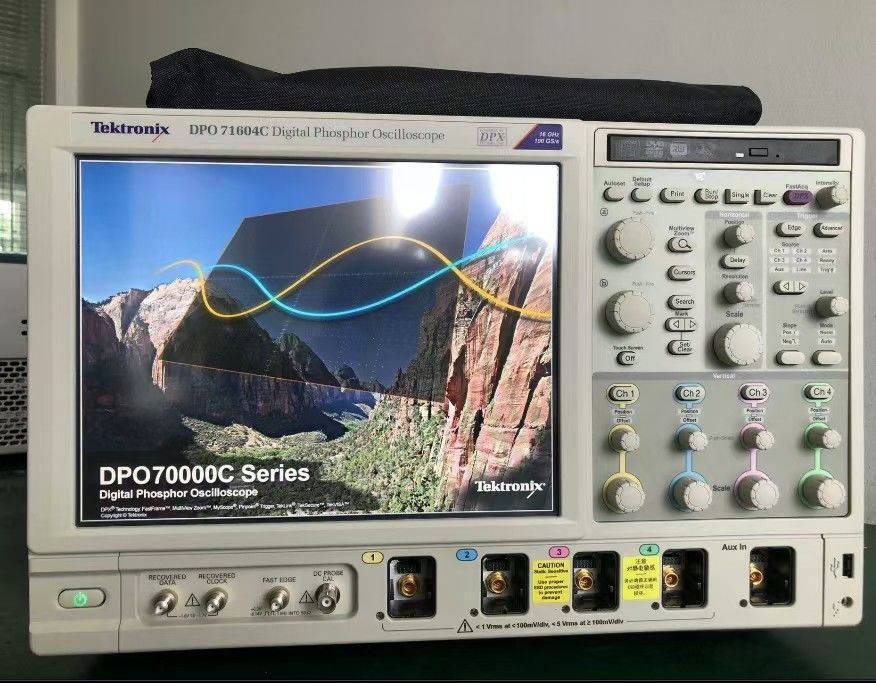

Испытанный цифровой осциллоскоп Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s 4-канальный

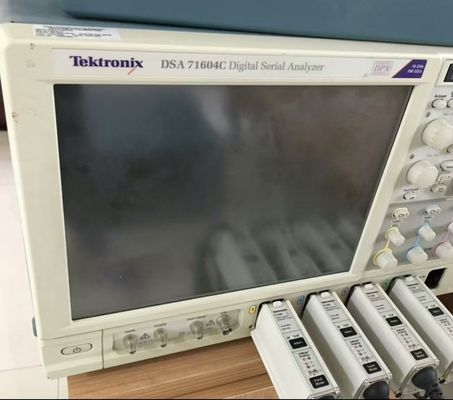

Описание Tektronix DPO/DSA71604C

Для разработки с сегодняшними высокоскоростными серийными стандартами, цифровой серийный анализатор DSA70000 - это ваше бескомпромиссное высокопроизводительное, специализированное решение для эффективного решения ваших дизайнерских задач

Серия DSA70000 представляет собой новое поколение цифровых серийных анализаторов в реальном времени, основанных на той же передовой технологии, что и цифровые фосфорные осциллоскопы DPO70000.Поскольку высокоскоростные серийные технологии становятся все более распространенными, все больше дизайнеров ищут простые в использовании, полные и специализированные решения для проверки, характеристики, отладки и тестирования сложных высокоскоростных серийных конструкций.Серия DSA70000 специально предназначена для решения сложных проблем высокоскоростного серийного проектирования, с которыми сталкиваются дизайнерыОн наследует исключительную производительность захвата сигнала, простоту работы,и беспрецедентные инструменты отладки из серии DPO70000Он также имеет расширенные инструменты анализа, которые позволяют высокоскоростной серийный анализ сигнала и измерения соответствия в специализированном приборе.

Анализаторы серии DSA70000 обеспечивают точность сигнала осциллоскопов Tektronix, чтобы обеспечить уверенность в результатах измерений: высокий показатель выборки на всех моделях, на всех каналах,для захвата большего количества деталей сигнала (переходных, несовершенства, быстрые края), 25 ГС/с на всех четырех каналах для моделей 4, 6 и 8 ГГц, 50 ГС/с на всех четырех каналах для 12.5, 16 и 20 ГГц модели, увеличение пропускной способности, а также лучший низкий джитр шума и вертикальная точность для очень точных измерений.

Серия DSA70000 обеспечивает самое длительное приобретение в отрасли, обеспечивая большее разрешение и более длительную временную последовательность.или дополнительно до 100 M образцов на всех четырех каналах для 4, 6 и 8 ГГц модели, 200 М образцы на всех четырех каналах для 12.5Проще управлять этой глубокой длиной записи и предоставлять подробное сравнение и анализ нескольких сегментов формы волны с помощью функции MultiView ZoomTM.

Анализаторы DSA70000 используют технологию DPX DPO70000 и могут обеспечивать высокую скорость захвата формы волны более чем на 300 000 форм волны в секунду.Серия DSA70000 улавливает эти периодические события с неисправностью, которые могут нарушить дизайн с режимом приобретения FastAcqС помощью пуска Pinpoint®, серия DSA70000 также оснащена для изоляции секции сложного сигнала для дальнейшего анализа.

Для отладки серийных архитектур, серия DSA70000 оснащена NRZ серийным паттерном запуска и протоколом декодирования с встроенным восстановлением часов.Определяет переходы, и декодирует символы и другие протокольные данные. Вы можете увидеть захваченные бит-последовательности, декодированные в их слова для удобного анализа (для 8b/10b и других зашифрованных потоков последовательных данных),или вы можете установить желаемые кодированные слова для серийного шаблона триггер для захватаНаконец, вы можете синхронизировать длинные последовательные тестовые шаблоны до 6,25 Гбит/с, чтобы устранить случайные перегрузки.

Серия DSA70000 имеет самые точные измерения джитра и времени, а также всеобъемлющие алгоритмы анализа.Вы можете сделать измерения джитра на соседних циклов часов от каждого действительного импульса в одноразовом приобретенииМногочисленные измерения и графики трендов быстро показывают время работы системы при переменных условиях.Он также включает в себя случайный джиттер и детерминированное джиттер разделение, а также общий джиттер измерения при Битовой ошибки соотношение до 10- 18 лет.

Communications Mask Testing предоставляет полный портфель масок для проверки соответствия стандартам серийной связи.544 Мбит/с до 155 Мбит/с) /ANSI T1.102 (1.544 Мбит / с до 155 Мбит / с); Ethernet IEEE 802.3; ANSI X3.263 (1.544 Мбит / с до 3.125 Гбит / с XAUI); Sonet / SDH (51.84 Мбит / с до 2.4883 Гбит / с); Fiber Channel (133 Мбит / с до 4.25 Гбит / с *)1InfiniBand (2,5 Гбит/с); USB (12 Мбит/с до 480 Мбит/с); Serial ATA (1,5 Гбит/с, 3 Гбит/с); Serial Attached SCSI (1,5 Гбит/с, 3,0 Гбит/с); IEEE 1394b (491,5 Мбит/с до 1,966 Гбит/с); Rapid I/O (1,25 Гбит/с до 3,0 Гбит/с).125 Гбит/с); стандарты OIF (2,488 Гбит / с до 3,11 Гбит / с); PCI Express (2,5 Гбит / с).

Точное, простое и настраиваемое тестирование физического слоя на высокоскоростных серийных стандартах.FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) имеет решающее значение для обеспечения совместимости устройств.Патентованное восстановление часов в режиме реального времени (RT-Eye®) и рендеринг глаз обеспечивает восстановление стандартных конкретных часов, высокоточные глазные диаграммы для переходных и непереходных битов и точные измерения джитра и измерения де-подчеркивания.Специальные модули соответствия и анализа стандартов, которые настраивают маску формы волны прохождения/отказы и испытания пределов измерений, также доступны в качестве опции для PCI Express (PCE Option), для Serial ATA и SAS (optional SST), для FB-DIMM (Fully Buffered - Dual Inline Memory Module) (optional FBD) или InfiniBand (optional IBA)

Четырехканальный осциллоскоп обеспечивает пропускную способность 16 ГГц и максимальную скорость отбора проб в режиме реального времени 100 ГС/с.Длинный диапазон записей до 10 м (20 м для DSA) обеспечивает высокое разрешение, а также удлиненную длительность захвата формы волны.Его превосходное соотношение сигнал-шум и превосходная целостность сигнала обеспечивают уверенность в результатах измерений.

Сфера также может изолировать причину и отлаживать неисправные подсистемы.Пользователи также могут быстро идентифицировать аномалии прерывистых сигналов, сэкономив часы или даже дни, раскрывая природу неисправности, чтобы их можно было изолировать с помощью сложных режимов запуска.. Его Пинпойнт триггеры позволяет охватывать, анализировать и устранять редкие события, такие как сигнальные пробелы или сбои, вызванные проблемами целостности сигнала или конфликтом в автобусе.

Список вариантов

20XL: 250 MS/Ch Длина записи

ASM: расширенный поиск и маркировка событий

2XL: 31,25 MS/Ch (стандарт на DSA7000 и MSO7000)

SR-810B: 8b/10b Серийный анализ

SR-CUST: Комплект серийного анализа для разработчиков

TDSUSB2: Программное обеспечение для тестирования соответствия USB 2.0

TDSDVI: Решение испытания соответствия DVI

TDSET3: Программное обеспечение соответствия Ethernet

TDSPTD: Протокольный запуск и декодирование для 8b/10b

TDSHT3: Решение для тестирования соответствия HDMI

DJA: Инструменты для анализа джиттера и глаз (DPOJET)

HDM: TekExpress HDMI2.0 Источник

HDM-DS: TekExpress HDMI2.0 Sink Electrical and Sink Protocol (Протокол электрического и синкового обмена данных)
