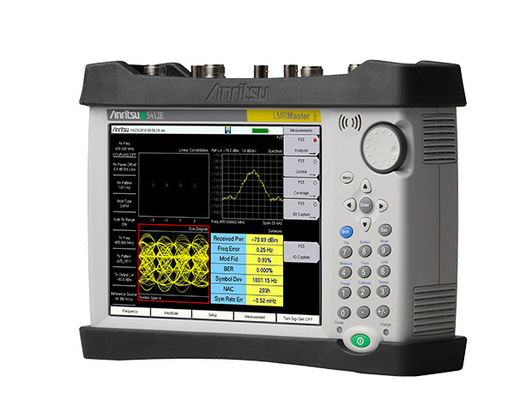

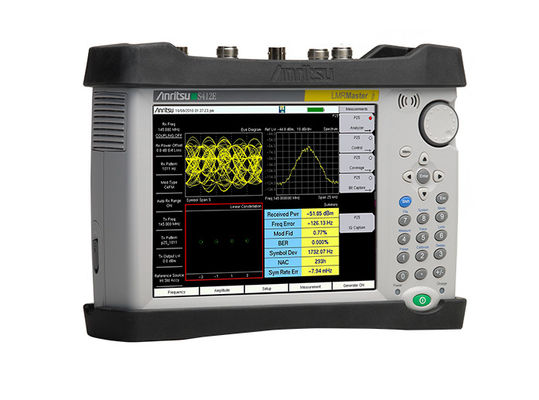

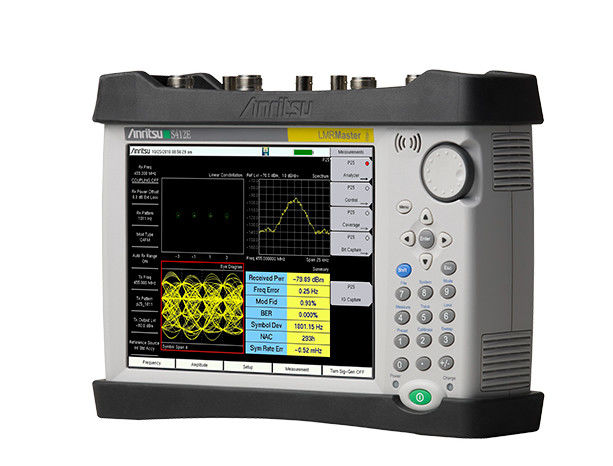

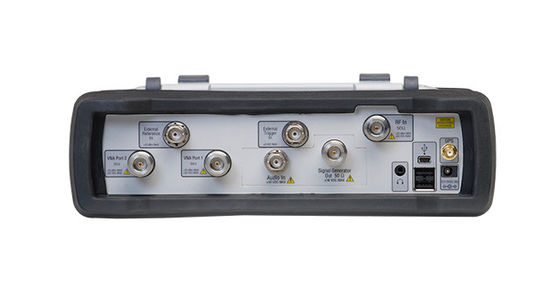

Анализатор модуляции радиомобильной связи Anritsu S412E LMR Master Land, опциональный до 6 ГГц

Anritsu S412E LMR Master Анализатор модуляции радиостанций сухопутной подвижной связи с опцией до 6 ГГц

Анализатор модуляции радиостанций сухопутной подвижной связи, генератор сигналов, анализатор спектра и векторный анализатор цепей

LMR Master S412E — это решение Anritsu второго поколения для установки и обслуживания систем общественной безопасности. Построенное на базе портативной платформы Anritsu девятого поколения, это решение сочетает в себе высокопроизводительный приемник/анализатор спектра с самым передовым в мире портативным векторным анализатором цепей (VNA). Оно также включает анализатор и генератор сигналов CW/P25 (Фаза 1 и Фаза 2), DMR (MotoTRBO™), TETRA, NXDN™ и PTC-ITCR плюс PTC-ACSES с внутренне регулируемой мощностью от 0 дБм до –130 дБм.

Этот прибор идеально подходит для техников и инженеров, занимающихся радиосвязью сухопутной подвижной связи (LMR) и профессиональной подвижной радиосвязью (PMR), которые проводят полевые испытания радиочастотных характеристик систем NBFM, P25, P25 Phase 2 (TDMA), DMR (MotoTRBO), TETRA, NXDN, dPMR и FDD & TDD LTE для коммерческих, систем общественной безопасности, морских и критически важных инфраструктурных радиосистем. Он также предлагает поддержку систем Positive Train Control (PTC) для железных дорог США Класса 1 и пассажирских железных дорог Interoperable Train Control Radio (ITCR) и Advanced Civil Speed Enforcement System (ACSES). Для железнодорожных операторов, использующих системы GSM-R, LMR Master может быть сконфигурирован с измерениями GSM/GPRS/EDGE.

Базовая модель оснащена VNA и анализатором спектра, а также поддержкой анализа и тестирования узкополосных FM-радиосистем, включая картирование покрытия RSSI, SINAD передатчика и THD передатчика. Доступна опциональная поддержка цифровых стандартов радиосвязи сухопутной подвижной связи, включая P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA), ETSI DMR Tier 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR и PTC. Опциональный GPS-приемник обеспечивает поддержку картирования покрытия (отмеченное на сенсорном экране при работе в помещении, отмеченное GPS при работе на улице) аналоговых и цифровых систем радиосвязи сухопутной подвижной связи. Он также предлагает опции для анализа FDD-LTE по воздуху для широкополосных систем общественной безопасности и анализа WiMAX (Fixed IEEE 802.16d и Mobile IEEE 802.16e) для систем межсайтовой магистральной связи. Прибор также может быть оснащен регистратором спектрограмм, анализатором помех с поддержкой портативного анализатора помех Handheld InterferenceHunter™ MA2700A, программируемым сканером каналов, внешним высокоточным измерителем мощности ВЧ (включая как оконечные, так и линейные датчики), доменным анализом для анализа кабелей и векторным вольтметром.

Высокопроизводительный VNA с диапазоном от 500 кГц до 1600 МГц может использоваться для сканирования кабелей и антенных систем. Для питания усилителей, установленных на мачте, опционально доступен внутренний смещающий делитель. Измерения расстояния до неисправности с использованием частотно-доменной рефлектометрии (FDR) используются для характеристики антенных систем. Измерения расстояния до неисправности позволяют легко выявлять плохие соединения, загрязнения, поврежденные кабели и проникновение воды. Как VNA, так и анализатор спектра могут быть опционально расширены до 6 ГГц. Запатентованное подавление ВЧ-помех обеспечивает точные, воспроизводимые измерения при наличии высокоуровневой ВЧ-активности.

VNA LMR Master S412E обеспечивает превосходный динамический диапазон передачи (> 100 дБ), который может использоваться для просмотра и настройки ВЧ-характеристик критически важных ВЧ-устройств, включая фильтры, дуплексеры, сумматоры передатчиков, мультиплексоры приемников и усилители, установленные на мачте. Измерения (в частотной или временной области) быстро отображаются и обновляются благодаря высокой скорости сканирования S412E — 850 мкс/точка. Диапазон отображения варьируется от 2 до 4001 точки данных, что обеспечивает максимальную гибкость для пользовательских настроек. Для пользователей, предпочитающих более упрощенный интерфейс, дисплей также может быть настроен для эмуляции Anritsu Site Master.

Это решение имеет превосходный DANL -152 дБм (RBW = 10 Гц, Atten = 0 дБ, f < 2,4 ГГц) в сочетании с интерцептором третьего порядка более +16 дБм. Это делает этот прибор идеальным для идентификации и локализации низкоуровневых сигналов, которые могут мешать системам радиосвязи сухопутной подвижной связи, даже при наличии сильных близлежащих передатчиков. LMR Master S412E поставляется со стандартным, ведущим в отрасли низким уровнем фазового шума (< -100 дБц/Гц типично @ смещение 10 кГц), который позволяет точно измерять маски излучения NBFM, P25, NXDN и DMR.Опция высокоточного измерителя мощности обеспечивает истинные среднеквадратичные измерения с использованием внешних датчиков, включая линейные датчики. Это идеальное решение для точных измерений как непрерывных, так и модулированных сигналов. Измерения мощности по каналам могут выполняться с помощью внутреннего измерителя мощности, а опция сканера каналов предоставляет пользователям удобный способ сканирования до 20 каналов.LMR Master S412E включает программное обеспечение для анализа данных, мягкий чехол для переноски, перезаряжаемую/заменяемую в полевых условиях батарею, блок питания AC/DC, подробное руководство пользователя.

Особенности

анализатора модуляции радиостанций сухопутной подвижной связи Anritsu S412E LMR Master

Анализаторы сигналов LMR с картированием покрытия: P25, P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD & TDD LTEОпции измерений GSM/GPRS/EDGE и FDD & TDD LTE

• Анализатор помех с картированием помех и поддержкой портативного анализатора помех MA2700A Interference Hunter
• Анализатор спектра: 9 кГц – 1,6 ГГц, опционально до 6 ГГц
• Анализатор кабелей и антенн: 500 кГц – 1,6 ГГц, опционально до 6 ГГц
• Обратные потери, КСВН, вносимые потери, S11 / S21, DTF
• Поиск PIM
• Внутренний измеритель мощности, опциональный внешний датчик мощности
• Портативный дизайн с питанием от батареи
• Вес менее 7,6 фунтов (включая батарею)
• Прочная, проверенная в полевых условиях конструкция с использованием аппаратной платформы Anritsu 9-го поколения
• Цветной сенсорный дисплей, видимый при дневном свете
• Превосходная помехоустойчивость к ВЧ-помехам
• Удаленное управление через Ethernet
• Стандартная трехлетняя гарантия (на батарею — годовая гарантия)
• Применение
• анализатора модуляции радиостанций сухопутной подвижной связи Anritsu S412E LMR Master

Полевой анализ и картирование P25 Phase 1, P25 Phase 2 (TDMA), NXDN™, ETSI DMR, MotoTRBO™, ETSI TETRA, dPMR и US PTC — интегрированный портативный анализ мобильных или мачтовых радиосистем для общественной безопасности, государственных, коммерческих, железнодорожных, межсайтовых магистральных и критически важных инфраструктурОпции измерений GSM/GPRS/EDGE и FDD & TDD LTE

• Анализ спектра и тестирование анализа помех — лучший в отрасли динамический диапазон, уровень шума и TOI позволяют анализировать и низкоуровневые сигналы даже при наличии сильных близлежащих источников ВЧ
• Векторный анализ цепей и тестирование в доменном анализе для кабелей, антенн и разъемов — позволяет измерять и записывать/документировать отраженные и прошедшие сигналы в логарифмической магнитуде, КСВН, фазе, групповой задержке, диаграмме Смита, реальном и мнимом импедансе — высокая скорость сканирования 850 мкс/точка
• Измерение расстояния до неисправности с использованием частотно-доменной рефлектометрии
• Измерение обратных потерь с прямой направленностью 42 дБ — измерение вносимых потерь с динамическим диапазоном >100 дБ
• Занятая полоса пропускания и маска излучения анализатора спектра позволяют проводить мгновенное тестирование соответствия
• Измерения низкоуровневых помех, даже при наличии сильных близлежащих источников
• Тестирование соответствия занятой полосы пропускания и маски излучения
• Анализ узкополосного FM с функцией автоматического сканирования для идентификации частоты неизвестных передатчиков, картирование покрытия в помещении и на улице RSSI и SINAD передатчика
• Измерения ВЧ-мощности как непрерывных, так и модулированных сигналов
• Поддерживает картирование покрытия аналоговых и цифровых радиосистем как в помещении, так и на улице — ПК не требуется во время измерения! Постобработка данных измерений в форматах KML™ и CSV
• Включенный анализатор NBFM быстро и точно измеряет мощность несущей, частоту несущей, ошибку частоты, отклонение ЧМ, скорость модуляции, SINAD, THD, занятую полосу пропускания и декодирует CTCSS/DCS/DTMF. Картирование покрытия NBFM измеряет RSSI, переданный SINAD и аудио SINAD от пользовательской радиостанции и отмечает записанное значение как координатами GPS, так и высотой.
• Измерения анализатора сигналов P25 / P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN™, dPMR и US PTC (измерения зависят от режима анализатора): мощность приема, ошибка частоты, точность модуляции, величина вектора ошибки, отклонение символа, NAC и BER для тестовых паттернов 1011 Гц (P25) или 1031 Гц P25 Phase 2 / NXDN / ETSI DMR и O.153/V.52 псевдослучайных паттернов. Оценка BER по голосовому трафику и измерение BER/MER (скорость ошибки сообщения) по трафику управляющего канала. Линейная или традиционная диаграмма созвездия, гистограмма, шестнадцатеричные декоды управляющего канала P25 и NXDN, профиль мощности TDMA в режиме P25 Phase 2, сводный дисплей TETRA для параметров нисходящего канала.

Измерения покрытия P25 / P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN™, dPMR и US PTC: LMR Master S412E поддерживает картирование покрытия цифровых радиостанций с аннотацией мощности приема и BER для тестовых паттернов 1011/1031 Гц и тестовых паттернов O.153/V.52, оценкой BER по голосовому трафику и измерением BER/MER (скорость ошибки сообщения) по трафику управляющего канала вместе с GPS-метками данных (местоположение и время) позволяют анализировать производительность системы и покрытие без необходимости вывода передатчиков из эксплуатации. С лучшим в отрасли приемником LMR может точно измерять BER и точность модуляции до реалистичных уровней сигнала -110 дБм. Карты покрытия BER и точности модуляции или EVM обеспечивают уверенность в том, что связь будет возможна даже при наличии локальных помех или многолучевого распространения. Картирование может выполняться как в помещении (с использованием меток на сенсорном экране), так и на улице (с использованием GPS-меток). Картирование покрытия генерирует файлы как в формате CSV с табуляцией, так и в стандартном отраслевом формате KML, которые записываются непосредственно на USB-накопитель для ведения учета, офлайн-анализа и картирования.

Список опций S412E

S412E-0010

Переменный смещающий делитель 12-24 В
