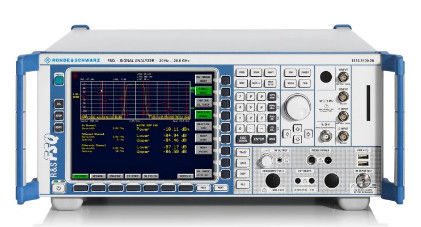

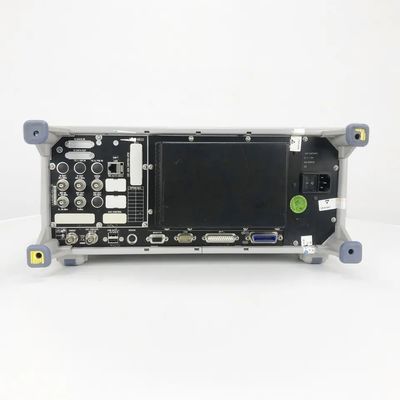

Описание анализатор сигнала Rohde и Schwarz FSQ40

Дополнительные особенности:

• Ширина полосы частот анализа сигнала 28 MHz
• Шум участка: тип. – dBc 133 (1 Hz) на смещении несущей 10 КГц, частоте несущей 500 MHz
• Искажение: 1 Hz
• Частота ссылки: стареть: 1 x 10-7/year, с вариантом R&S®FSU-B4: 2 x 10-8
• DANL с предусилителем НА (R&S®FSU-B25), 1 GHz, 1 Hz RBW: – dBm 162
• Показанный уровень среднего значения шумов с предусилителем НА (R&S®FSU-B24), 26 GHz, 10 Hz RBW: тип. – dBm 166
• Детекторы трассировки: Пик Макс, минимальный пик, автоматический пик, образец, RMS, средний, квази пиковый
• Полная погрешность измерения, f < 3="">
• Линеарности дисплея: 0,1 dB (0 dB к – dB 70)
• Интерфейс: Интерфейс GPIB или LAN
• Частота отсчетов: programmable: 10 КГц к 81,6 MHz в шагах 0,1 Hz
• Разрешение ADC: бит 14
• Память I/Q: 16 Msample каждое для данных по I и q
• Импеданс: 50 Ω
• Соединитель: переходник 2,92 mm testport (k) /N женский
• Устанавливать ряд амортизатора: 0 dB к dB 75, в 5 шагах dB
• Дисплей: 21 дисплей цвета LC TFT см (8,4")
• Разрешение: 800 пиксел × 600 (разрешение SVGA)
• Интенсивность отказов пиксела: < 1="">
• Массовая память: жесткий диск, флэш-диск USB (не поставил)
• Хранение данных: > 500 установки и трассировок аппаратуры
• Поставка AC: 100 v до 240 v, 3,1 a до 1,3 a; 50 Hz к 400 Hz, класс защиты I к VDE 411
• Расход энергии: тип. 150 VA
• Безопасность: в линии с EN 61010-1, IEC 61010-1, UL 61010-1, CAN/CSA-C22.2 номер 61010-1-4
• Метка теста: VDE, GS, CSA, CSA-NRTL

VSWR:

• DB ≥ 10 амортизации RF, DC соединил f < 3="">
• FSQ8: 3,6 GHz ≤ f < 8="" GHz="">
• FSQ26, FSQ40: 3,6 GHz ≤ f < 18="" GHz="">
• Амортизация RF < 10="" dB="" or="" AC="" coupled="" 1="">

Время стреловидности:

• Пядь >10 Hz: госпожа 2,5 к 16 000 s
• Пядь 0 Hz (нул пядей): μs 1 к 16 000 s
• RBW: 10 Hz к 50 MHz, фильтр FFT: 1 Hz к 30 КГц, фильтр канала, ширина полосы частот EMI
• VBW: 1 Hz к 30 MHz
• Ряд дисплея: DANL к dBm +30

DANL (1 Hz RBW):

• 1 GHz: тип. -158 dBm к – dBm 155
• 7 GHz: тип. -154 dBm к – dBm 153
• 13 GHz: тип. – dBm 151
• 26 GHz: тип. -146 dBm к – dBm 147
• 40 GHz: тип. – dBm 141

Выдающие характеристики RF:

• Тип TOI. dBm +25
• 1 dBm пункта +13 обжатия dB
• 84 dBc ACLR/3GPP с коррекцией шума
• – уровень среднего значения шумов 173 dBm (1 Hz) показанный (DANL) с коррекцией шума и предусилителем R&S®FSU-B24
• Анализ сигналов в сетноой-аналогов и цифровой основной полосе
• Многочисленные применения микропрограммных обеспечений расширяя возможности анализа сигнала
• 16 память Msample I/Q, расширяемые до 705 Msample

Выдающие особенности RF:

• 84 dB ACLR для 3GPP с коррекцией шума
• 77 dB ACLR для более multicarrier сигналов 3GPP (4 смежных несущей)
• TOI > +20 dBm, тип. dBm +25
• 1 dBm обжатия +13 dB
• Показанный тип уровня среднего значения шумов (DANL). – dBm 173 используя коррекцию шума (ширину полосы частот 1 Hz) и предусилитель R&S®FSU-B24
• Шум участка – dBc 160 (1 Hz) на смещении несущей 10 MHz
• Шум участка – dBc 133 (1 Hz) на смещении несущей 10 КГц

Анализ сигнала и спектра в одиночной аппаратуре:

• Анализ сигнала с шириной полосы частот до 120 MHz
• Сигналы от основной полосы RF, сетноых-аналогов или цифровых
• До 705 Msample (я и q)
• Низкие участок/частота откликов
• Потребител-определимый тариф образца
• Самая лучшая точность воспроизведения сигнала для анализа модуляции
• Подготавливайте для анализа multistandard, более multicarrier передатчиков

Широкий диапазон функций:

• Со своим широким диапазоном функций, R&S®FSQ практически несравнено на рынке спектрального анализатора. Даже базовое устроиство включает крайне важные функции.
• Фильтры канала от 100 Hz до 5 MHz
• Фильтры RRC
• Ширина полосы частот разрешения 1 Hz к 50 MHz (RBW)
• Количество пунктов измерения/трассировки дискретной между 155 и 30 001
• Врем-выборочный анализ спектра со стробируя функцией
• До 80 measurements/s в ручном режиме
• SCPI-совместимый набор команды GPIB
• Команда GPIB установила совместимый со спектральным анализатором HP R&S®FSE/R&S®FSIQ и наследия
• Быстрое измерение ACP во временном интервале
• Статистически анализ сигнала с функцией CCDF
• Детектор RMS
• Фактор датчика для исправлять частоты откликов антенны или кабеля
• Функция измерения гармоничного искажения
• Паразитные измерения излучения с до 100 001 пунктом, в до 20 этапах
• Внешняя ссылка от 1 MHz до 20 MHz в шагах 1 Hz
• Интерфейс 100BaseT LAN (1 Gbit)
• 16 Msample память меня и q

Поддержанные технологии:

• WLAN 802.11a/b/g/j/p/n/ac
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS//EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• WiMAX IEEE 802.16e-2005 и IEEE 802.16-2004
• WLAN IEEE 802,11 a/b/g/j/p
• Bluetooth® (основная ставка)
• ZigBee™ IEEE 802.15.4
• RFID
• WRAN IEEE 802,22
• WWAN IEEE 802,20
• DVB-H
• ISDB-T 1 Seg
• CMMB
• DVB-T
• DVB-T2
• ISDB-T
• До полудня
• FM
• DVB-S
