• Модели аналоговых каналов 2 и 4
• Модели пропускной способности 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
• Пропускная способность может быть повышена (до 1 ГГц)
• До 5 GS/s скорость отбора проб
• Рекордная длина 10 м на всех каналах
• Максимальная скорость захвата формы волны > 280 000 wfm/s
• Стандартные зонды пассивного напряжения с емкостной нагрузкой 3,9 пФ и аналоговой полосой пропускания 250 МГц, 500 МГц или 1 ГГц
• Анализатор спектра
  • Диапазон частот: 9 кГц - 1 ГГц (стандарт) или 3 ГГц (необязательно)
  • Ультраширокая полоса передачи до 3 ГГц
• Генератор произвольной функции (необязательно)
  • 13 предварительно определенных типов форм волн
  • Производство формы волны на частоте 50 МГц
  • Длина записи произвольного генератора 128 кВ
  • 250 MS/s произвольная скорость отбора проб генератора
• Цифровые каналы (не обязательно)
  • 16 цифровых каналов
  • Рекордная длина 10 м на всех каналах
  • 121.2 ps разрешение времени
• Декодирование, запуск и поиск серийной шины (необязательно)
  • Серийная поддержка шины для I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 и стандарты аудио
• Цифровой вольтметр / счетчик частот (бесплатно при регистрации продукта)
  • 4-значные измерения напряжения постоянного тока, RMS переменного тока и DC+AC RMS
  • Пятизначные измерения частоты

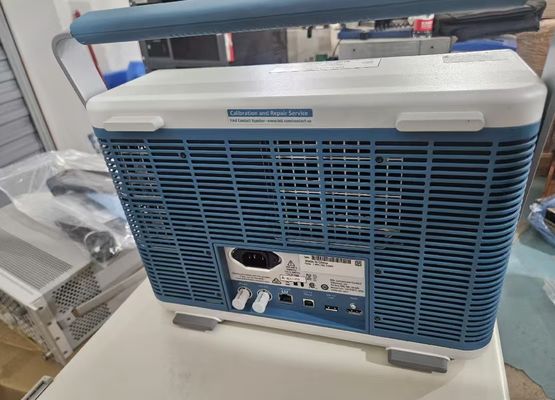

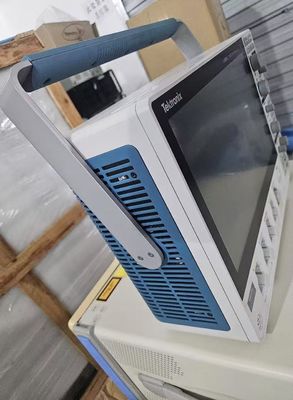

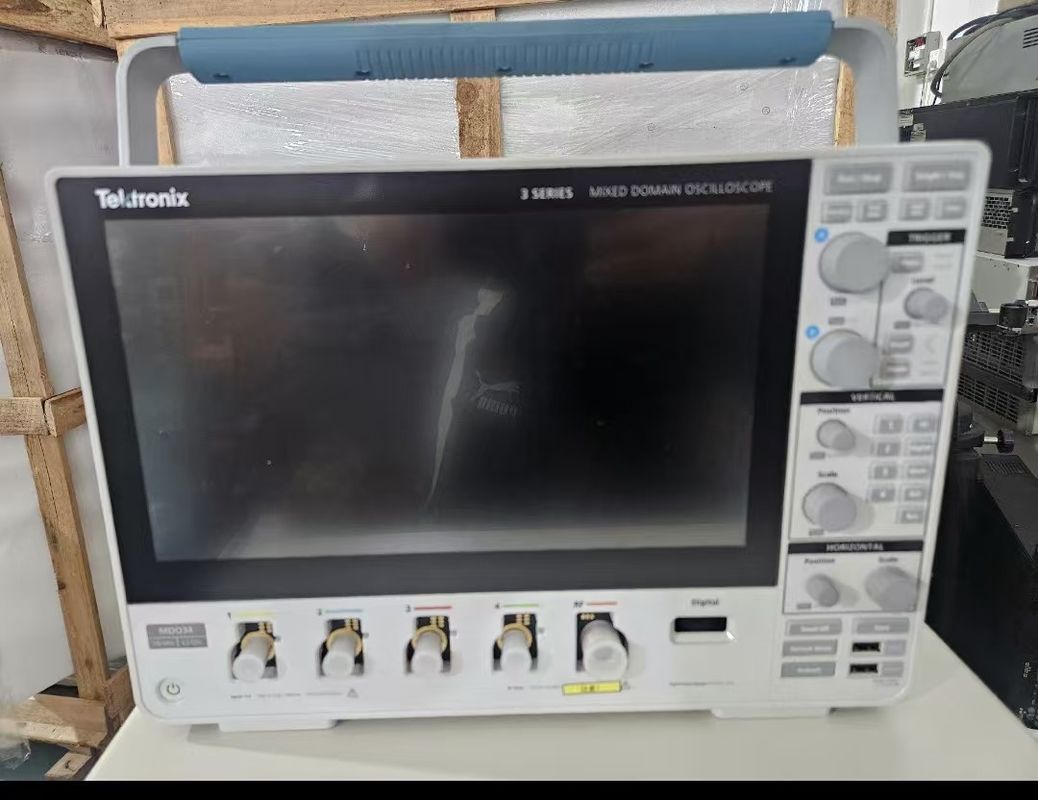

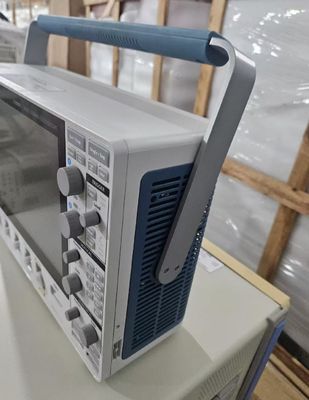

Серия 3 семейства MDO

MDO32

Смешанный осциллоскоп с (2) аналоговыми каналами, (1) вспомогательным вводом триггера, анализатором спектра 1 ГГц, (1) вводом анализатора спектра и (1) вводом логического анализатора

MDO34

Смешанный осциллоскоп с (4) аналоговыми каналами, анализатором спектра 1 ГГц, (1) входом анализатора спектра и (1) входом логического анализатора

Зонды

Модели с частотой 1 ГГц

TPP1000, пропускная способность 1 ГГц, 10X, 3,9pF. Один пассивный зонд напряжения на аналоговый канал

Модели 350 МГц и 500 МГц

TPP0500B, пропускная способность 500 МГц, 10X, 3,9 pF. Один пассивный зонда напряжения на аналоговый канал

Модели 100 и 200 МГц

TPP0250, пропускная способность 250 МГц, 10X, 3,9 pF. Один пассивный зонд напряжения на аналоговый канал

Любая модель с опцией 3-MSO

Один 16-канальный логический зонд P6316 и принадлежности

Опционы на инструменты

3-AFG

Генератор произвольных функций с 13 предварительно определенными формами волн, произвольным генерацией форм волн и модуляцией частоты и амплитуды.

3-MSO

16 цифровых каналов; включает цифровой зонд P6316 и аксессуары.

3-SA3

Анализатор спектра; диапазон частот от 9 кГц до 3 ГГц и пропускная способность до 3 ГГц.

3-SEC

Улучшенная безопасность приборов для обеспечения защищенного паролем управления включением/выключением всех портов приборов и обновления прошивки приборов.

Варианты пропускной способности

Выберите необходимую вам пропускную способность сегодня, выбрав один из вариантов пропускной способности. Вы можете обновить его позже, купив набор обновлений.

3-BW-100

Пропускная способность 100 МГц для аналоговых каналов, стандарт анализатора спектра 1 ГГц

3-BW-200

Ширина полосы 200 МГц для аналоговых каналов, стандарт анализатора спектра 1 ГГц

3-BW-350

Ширина полосы 350 МГц для аналоговых каналов, стандарт анализатора спектра 1 ГГц

3-BW-500

Пропускная способность 500 МГц для аналоговых каналов, стандарт анализатора спектра 1 ГГц

3-BW-1000

Ширина полосы 1 ГГц для аналоговых каналов, стандарт анализатора спектра 1 ГГц

Выбор кабеля питания

Окт. А0

Североамериканская розетка (115 В, 60 Гц)

Оптимум А1

Универсальный евро-насос (220 В, 50 Гц)

Окт. А2

Соединенное Королевство (240 В, 50 Гц)

Оптимум А3

Австралийская розетка (240 В, 50 Гц)

Оптимум А5

Швейцарская розетка (220 В, 50 Гц)

Оптимум А6

Японская розетка (100 В, 50/60 Гц)

Оптимум А10

Китайская розетка (50 Гц)

Окт. А11

Индийская розетка (50 Гц)

Окт. А12

Бразильская розетка (60 Гц)

Окт. А99

Нет кабеля питания.

Варианты запуска и анализа

3-BND

Добавляет пакет приложений (включает все серийные опции и опцию анализа мощности).

3-SRAERO

Добавляет серийное запускание и анализ (MIL-STD-1553, ARINC429).

3-SRAUDIO

Добавляет аудио серийный запуск и анализ (I2S, LJ, RJ, TDM).

3-SRAUTO

Добавляет серийное запускание и анализ автомобилей (CAN, CAN FD, LIN, FlexRay).

3-SRCOMP

Добавляет компьютерную серийную зарядку и анализ (RS-232/422/485/UART).

3-SREMBD

Добавляет встроенное серийное срабатывание и анализ (I2C, SPI).

3-SRUSB2

Добавляет серийное запускание и анализ USB (USB 2.0 LS, FS, HS).

3-PWR

Добавляет измерение мощности и анализ.
