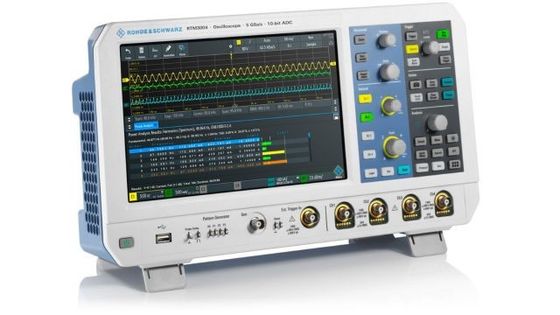

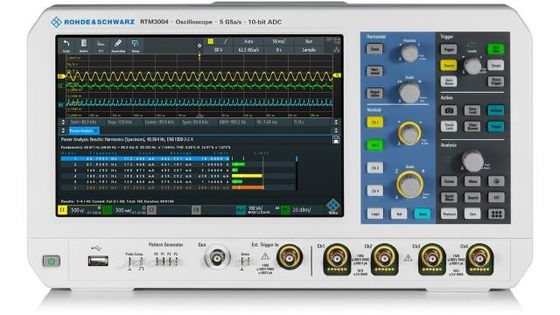

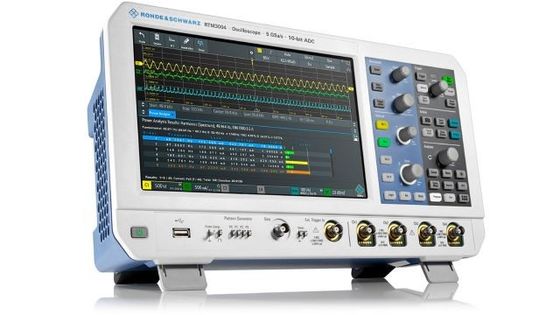

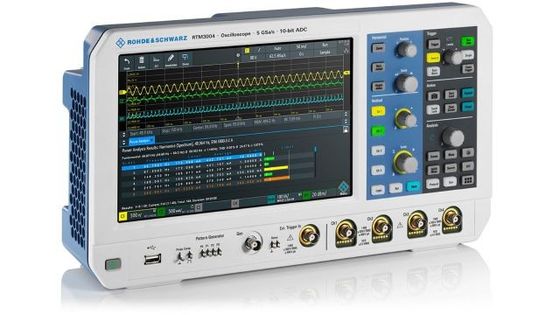

100 MHz до 1GHz RTM3000 осциллоскоп с 80 перемещенной максимальной памятью и 2/4 каналами

Name: 100 MHz до 1GHz RTM3000 осциллоскоп с 80 перемещенной максимальной памятью и 2/4 каналами
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RTM3000
Availability: InStock

Наименование марки:	Rohde & Schwarz
Номер модели:	RTM3000
МОК:	1 комплект
цена:	Подлежит обсуждению
Время доставки:	1~3 рабочего дня
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Германия

Сертификация:

ISO17025

Документ:

RTM3000_specs_en_5214-9144-...00.pdf

Резолюция:

1280 × 800 пикселей (WXGA)

Каналы:

2/4

Пропускная способность в МГц:

100, 200, 350, 500, 1000

Максимальная память:

40/канал, 80 переплетенных; 400 МСампл (необязательно) - сегментированная память

Температурная нагрузка:

от 0 °C до +50 °C (работа), от 40 °C до +70 °C (хранение)

Размеры в мм (W × H × D):

390 × 220 × 152

Масса (кг):

3,3

Силовое питание:

от 100 до 240 В при частоте от 50 до 60 Гц от 1,6 до 0,7 А

Упаковывая детали:

Картон

Поставка способности:

В наличии

Выделить:

1 ГГц RTM3000 осциллоскоп

80 Оссиллоскоп с переплетенной максимальной памятью

2/4 каналов RTM3000 осциллоскоп

Описание продукта

Ключевые факты о R&S®RTM3000 Oscilloscope

Пропускная способность: от 100 MHz до 1 GHz
Скорость отбора проб: до 5 Г/с
Глубина памяти: до 80 мЗанятий
Разрешение ADC: 10 бит
Дисплей: 10.1 ′′ емкостный сенсорный экран

	Р&С^®RTC1000	Р&С^®RTB2000	Р&С^®RTM3000	Р&С^®RTA4000
Количество осциллоскопа каналы	2	2/4	2/4	4
Пропускная способность в МГц	50, 70, 100, 200, 300	70, 100, 200, 300	100, 200, 350, 500, 1000	200, 350, 500, 1000
Максимальная частота отбора проб вГпроба/с	1/канал, 2 переплетенные	1.25/канал, 2.5 переплетенные	2.5/канал, 5 переплетенных	2.5/канал, 5 переплетенных
Максимальная глубина памятив Msample	1/канал, 2 переплетенные	10/канал, 20 с пересечением; 160 Мпроба (необязательно) - сегментированная память	40/канал, 80 с пересечением; 400 Мпроба (необязательно) - сегментированная память	100/канал, 200 с пересекающимися листами; 1 Гпроба (стандартная) - сегментированная память
Точность временной базы в ppm	50	2.5	2.5	0.5
Вертикальные биты (ADC)	8	10	10	10
Минимальная чувствительность ввода	1 мВ/див	1 мВ/див	500 μV/div	500 μV/div
Дисплей	6.5", 640 × 480 пикселей	10 дюймовый емкостный сенсор, 1280 × 800 пикселей	10 дюймовый емкостный сенсор, 1280 × 800 пикселей	10 дюймовый емкостный сенсор, 1280 × 800 пикселей
Скорость обновления	10000 форм волн/с	300000 форм волны в секунду быстро режим сегментированной памяти	2000000 форм волн/с в быстром режиме режим сегментированной памяти	2000000 форм волн/с в быстром режиме режим сегментированной памяти
МСО	8 каналов, 1 Гпроба/с	16 каналов, 2.5 Гпроба/с	16 каналов, 5 Гпроба/с	16 каналов, 5 Гпроба/с
Протокол (необязательно)	I 2 C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN	Я...₂C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN	Я..._²C, SPI, UART/RS-232/RS-422/ RS-485, CAN, LIN, аудио (I2S/ LJ/RJ/TDM), ARINC, MIL	Я...₂C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN, аудио (I2S), ARINC, MIL
Генератор (ы)	1 генератор, 4-битный генератор шаблонов	1 АРБ, 4-битный генератор шаблонов	1 АРБ, 4-битный генератор шаблонов	1 АРБ, 4-битный генератор шаблонов
Математика	+,??, *,/,FFT ((128 тыс. баллов)	) +,??, *,/,FFT ((128 тыс. баллов)	+,??, *,/,FFT ((128 тыс. баллов), 21 продвинутые функции	+,??, *,/,FFT ((128 тыс. баллов), 21 продвинутые функции
Зонд Rohde&Schwarz интерфейс	-	-	стандартный	стандартный
Возможность радиочастотного обмена	ФФТ	ФФТ	анализ спектра	анализ спектра

Преимущества осциллоскопа R&S®RTM3000

Смотри детали маленьких сигналов в присутствии больших сигналов

▶ 10-битный ADC: 1024 уровня, в 4 раза больше, чем 8-битный ADC

▶ 500 мкВ/див: полная полоса пропускания, без программного увеличения

ПОЛНАЯ ПОЛНОСТЬ ПОЛНОСТИ

▶ 80 Образец: стандартная запоминающая способность в 8 - 40 раз лучше

▶ 5 Gпроба: быстрая скорость отбора проб

▶ 400 Пробы: сегментированная память

10.1" КАПАЦИТИВНЫЙ ТУЧ-ЭКРАН С Высоким Разрешением С Поддержкой Жестов

ОСКИЛЛОСКОП X-IN-1

▶ Осциллоскоп
▶ Анализатор логики

▶ Протокольный анализатор
▶Генератор волн и рисунков

▶Цифровой вольтметр
▶Режим анализа частоты

▶Мод испытания маски
▶История и режим сегментированной памяти

Анализ частоты реакции (BODE PLOT)

▶ Проанализируйте частотную реакцию пассивных фильтров и схем усилителей

▶ Проводить измерения реакции на контурную петлю

▶ Измеряйте соотношение отторжения питания

▶ Простая и быстрая документация

Лучший выбор для власти

Анализировать функции ввода, вывода и передачи питания в коммутируемом режиме

Мастер измерений для быстрых результатов

Простая и быстрая документация

Анализ гармонического тока в соответствии с традиционными стандартами EN, MIL и RTCA

Спектрный анализ: выявление взаимодействия между временем и частотой

▶ Спектрограмма: эволюция со временем

▶ Пиковые маркеры: автоматическое позиционирование

Анализ протокола: Эффективно дебютировать серийные автобусы

Правильный зонд для лучшего измерения

▶ Более 30 специальных зондов

▶ Микрокнопка для удобного управления прибором

▶ 0.01% точности с помощью R&S®ProbeMeter

Краткие спецификации

Спецификации вкратце
Вертикальная система
Количество каналов	R&S®RTM3002; R&S®RTM3004	2; 4
Пропускная способность (3 dB) при 50 Ω	R&S®RTM3002/3004 (с R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 варианты)	100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц
Время подъема (расчет)	R&S®RTM3002/3004 (с R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 варианты)	30,5 нс, 1,75 нс, 1 нс, 700 л.с., 350 л.с.
Импеданс ввода		50 Ω ± 1,5% (измерения), 1 MΩ ± 1% (мерой) 14 pF ± 1 pF (мерой)
Чувствительность ввода	Максимальная пропускная способность во всех диапазонах
	при 1 МΩ	от 500 мкВ/див до 10 В/див
	при 50 Ω	500 мкВ/див до 1 В/див
Точность увеличения постоянного тока	смещение и положение = 0, максимальное изменение рабочей температуры ±5°C после саморазрядки
	чувствительность ввода > 5 мВ/див	±1,5% от полной шкалы
	чувствительность ввода ≤ 5 мВ/див	± 2% от полной шкалы
Разрешение ADC		10 битов, до 16 битов с высоким разрешением
Система приобретения
Максимальная скорость отбора проб в реальном времени		2.5 Gsample/s; 5 Gsample/s, вставленные между собой
Приобретение памяти	стандарт; с опцией R&S®RTM-K15	40 Мпроб (80 Мпроб вставлены); 400 Msample сегментированная память
Горизонтальная система
Диапазон временной базы		от 0,5 нс/див до 500 с/див
Система запуска
Типы спусковых механизмов	стандартный	Край, ширина, видео (PAL, NTSC, SECAM, -PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p) Автобус, тайм-аут
	вариант	Я...₂C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC429, MIL-STD-1553
Вариант МСО
Цифровые каналы		16 (2 логических зонда)
Коэффициент отбора проб		1.25 Гпроба/с
Приобретение памяти	стандарт; с опцией R&S®RTM-K15	40 Мпроб (80 Мпроб вставлены); 400 Msample сегментированная память
Генератор волнообразных форм
Разрешение, показатель выборки		14 бит, 250 м/с
Амплитуда	высокий Z; 50 Ω	20 мВ до 5 В (Vpp); 10 мВ до 2,5 В (Vpp)
Динамическое смещение	высокий Z; 50 Ω	±5 В; ±2,5 В
Формы сигнала диапазоны частот	синус	0.1 Hz до 25 MHz
	импульс/прямоугольник	0.1 Hz - 10 MHz
	рампа/треугольник	0.1 Hz до 1 MHz
	шум	максимум 25 МГц
Самовольное	скорость отбора проб; глубина памяти	Максимально 10 мз/с; 32 тыс. пунктов
Общие данные
Экран		10.1" WXGA TFT цветовой дисплей (1280 × 800 пикселей)
Интерфейсы		USB-хост с MTP, USB-устройством, LAN, мощным веб-сервером для удаленного отображения и работы
Звуковой шум		28.3 dB ((A)
Размеры		390 мм × 220 мм × 152 мм (15,4 дюйма × 8,66 дюйма × 5,98 дюйма)
Вес		3.3 кг (7,27 фунта)
