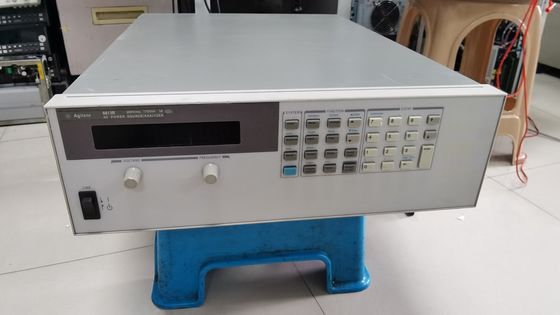

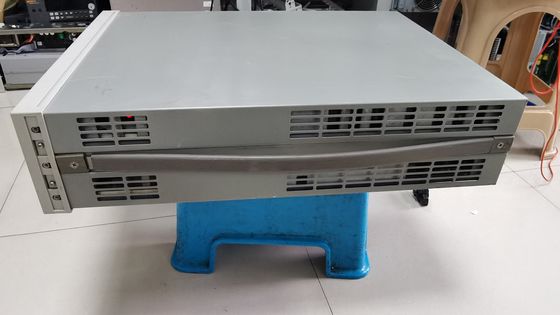

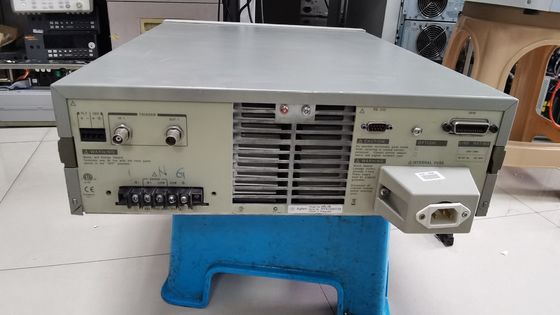

Agilent 6813B идеально подходит для таких приложений, как тестирование питания, тестирование UPS, авионика ATE, тестирование оборудования и устройств с коррекцией коэффициента мощности.Настройка проще с помощью графического пользовательского интерфейсаAgilent 6813B обеспечивает полное решение для питания и измерения переменного и постоянного тока с обширными функциями для защиты ценных DUT.

С помощью встроенного анализатора питания, этот источник питания переменного тока / Анализатор питания сочетает в себе возможности мультиметра,осциллоскоп, гармонический анализатор, генератор произвольной формы волны и анализатор мощности в одном устройстве.Доступен дополнительный анализатор мощности, которые могут использоваться независимо от источника или для измерений с двумя узлами, таких как испытания эффективности ввода/вывода питания.


Рейтинги выпуска

• Мощность: 1750 ВА
• Напряжение rms: 300 В
• Ток rms: 13 A
• Повторяющийся и не повторяющийся пиковый ток: 80 А
• Диапазон частот выхода DC; от 45 Hz до 1 kHz

Ripple & Noise (20 кГц до 10 МГц)

• -60 дБ (относительно полной шкалы)

Регулирование линий и грузов

• Регулирование линий (% от полной шкалы): 0,1%
• Регулирование нагрузки (% от полной шкалы): 0,5%

Точность измерений

• Напряжение (35 - 100 Гц): 0,03% + 100 мВ
• Прямое напряжение: 0,05% + 150 мВ
• Rms. Текущий (45 - 100 Гц)

  o Высокий диапазон: 0,05% + 10mA

  o Низкий диапазон: 0,05% + 1,5 мА
• Мощность (VA) (45 - 100 Гц)

  o Высокий диапазон: 0,1% + 1,5 ВА + 12 мВА/В

  o Низкий диапазон: 0,1% + 1,5 ВА + 1,2 мВА/В

Список вариантов для 6813B

Спецификации и характеристики для 6813B(Силовые источники постоянного тока)
