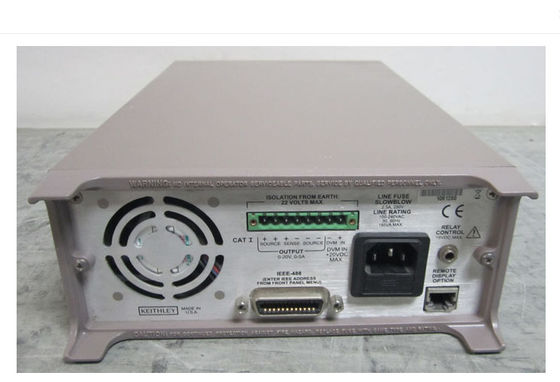

• Высокоскоростной источник питания 2304A обеспечивает контроль напряжения и контроль мощности для автоматизированного тестирования портативных устройств с батарейным питанием.Модель 2304A выдает ток до 5 А, что позволяет легко справляться с нагрузками портативных устройств, а разрешение 100 нА (10 мкА для модели 2303-PJ) обеспечивает точный мониторинг токов в спящем режиме с базовой точностью 0,2 %.Быстрая переходная характеристика имитирует поведение батареи, при этом выходной сигнал возвращается к установленному напряжению в пределах 100 мВ за 40 мкс или меньше.Способность потреблять ток позволяет этому источнику питания имитировать характеристики разряженной перезаряжаемой батареи для тестирования зарядных устройств и схем, связанных с зарядным устройством.В дополнение к измерению постоянного тока этот источник питания может измерять импульсы тока длительностью от 60 мкс до 833 мс.Релейные выходы позволяют использовать внешние реле для управления испытаниями.Входы цифрового мультиметра позволяют обоим источникам измерять и отображать напряжение постоянного тока из любой точки испытательной системы, тем самым экономя средства и пространство, необходимые для добавления отдельного цифрового мультиметра.

Особенности:

• Выходная мощность 5А
• Быстрая реакция на изменение нагрузки
• Диапазон входного напряжения: от 0 до +20 В постоянного тока.
• Входное сопротивление: обычно 1010 Ом.
• Максимальное напряжение (любая входная клемма) по отношению к выходному низкому уровню: –3 В, +22 В.
• Точность считывания: ±(0,05% + 3 мВ).
• Разрешение чтения: 1 мВ.

Поглощающая способность высокого тока

• Источники питания Keithley могут действовать как электронная нагрузка и потреблять до 3 А (модель 2304А) и 2 А (модель 2303), поэтому они могут имитировать разряженную перезаряжаемую батарею.Следовательно, их можно использовать для проверки работоспособности зарядного устройства портативного устройства.Способность источников питания рассеивать ток позволяет им тестировать даже быстродействующие зарядные устройства с высоким током.

Независимые входы цифрового вольтметра

• В то время как многие программируемые источники питания предлагают возможность считывания выходного сигнала, источники питания Keithley — единственные доступные инструменты, которые также предлагают набор входов DVM.Эти входы позволяют модели 2304A измерять сигналы от 0 до +20 В (от 0 до +15 В для модели 2303) в любом месте испытательной системы с той же номинальной точностью, что и показания напряжения.DVM и источник питания могут работать одновременно.Для многих применений встроенный в источник питания DVM устраняет расходы и пространство, которое потребовалось бы для отдельного прибора для измерения напряжения.

Опция удаленного дисплея

• Если модель 2303 или 2304A необходимо установить в месте, где дисплей плохо виден, дополнительный дисплейный модуль модели 2304-DISP можно установить в более удобном месте, а затем подключить к блоку питания.Модуль дисплея также включает в себя все элементы управления прибором, так что источником питания можно управлять дистанционно из более доступного места.
