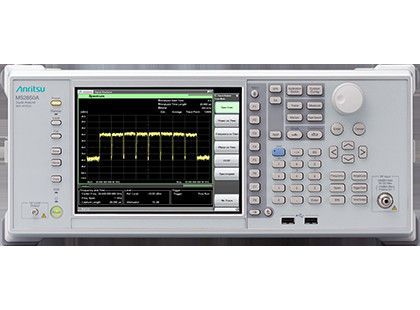

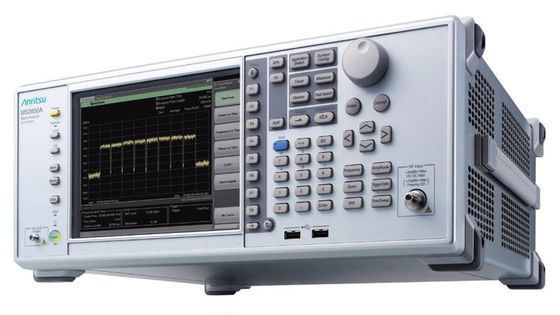

Описание анализатора сигнала MS2850A

Сигнальный анализатор MS2850A - это спектроанализатор/анализатор сигнала с максимальной пропускной способностью анализа 1 ГГц и диапазоном частот от 9 кГц до 32 ГГц или 44,5 ГГц.Он имеет диапазон пропускания анализа, поддерживающий широкополосные измерения связи, такие как мобильные связи 5G и спутниковое оборудование для вещания, обеспечивающее охват от полос под 6 ГГц до 28 ГГц/39 ГГц с миллиметровыми волнами.Этот анализатор сигнала помогает сократить затраты на разработку и производство коммуникационного оборудования при одновременном повышении эффективности.

Функция анализатора сигнала может записывать до 24 секунд (на диапазоне 100 МГц) с использованием большой 32-ГБ памяти.Цифровизированные данные сигналов могут быть проанализированы с помощью общих инструментов ЭРД для эффективного НИОКР в стандарты следующего поколения до выпуска новых стандартовКроме того, добавление опции PCIe/ISB3.0 для высокоскоростной передачи большого количества захваченных данных помогает эффективным исследованиям и разработкам, сокращая время передачи данных.

Пропускная способность анализа 1 ГГц
Пропускная способность анализа 1 ГГц поддерживает более широкие полосы для микроволновых и миллиметровых систем связи, таких как мобильные и вещательные спутники 5G.

Функция анализатора сигнала с использованием анализа FFT (перевода быстрого Фурье) поддерживает спектровые дисплеи, дисплеи спектрограмм и приложения, где частота и фаза изменяются с течением времени.Кроме того,, частотные диапазоны, необходимые для измерений 5G, охвачены, а программное обеспечение для измерений 5G поддерживает все в одном оценку сигналов с несколькими носителями.

Пропускная способность анализа:
255 МГц (стандарт)
510 МГц (необязательно), 1 ГГц (необязательно)

Спектр из восьми носителей полосы 100 МГц на центральной частоте 29 ГГц

Отличная плоскость

Амплитуда и плоскость фаз*1более широкой пропускной способности анализа 1 ГГц, превышающей пропускную способность других анализаторов сигналов,*2Благодаря этой производительности MS2850A поддерживает высокоточные измерения амплитуды и фазы для каждого носителя в широкополосных системах связи, таких как мобильная сеть 5G,играть ключевую роль в повышении качества оборудования радиосвязи.

Центральная частота: 28 ГГц при центральной частоте ±500 МГц
Характеристики частоты в полосе: ±1,2 дБ (номи.)
Линейность фаз в полосе: 5 градусов p-p (nom.)

*1: Указанные как характеристики частот в полосе и линейность фаз в полосе в спецификациях Anritsu
*2: Анализ Anritsu в мае 2017 года

Широкий динамический диапазон
Высокий ADC*3Уровень резки
Динамический диапазон широкого измерения в отличие от DANL*4

MS2850A имеет высокий уровень вырезания ADC на пропускной способности анализа 1 ГГц. Эта производительность может быть использована для получения более широкого различия от DANL,который повышается при вводе фактического уровня ввода сигнала и при вводе широкополосного сигнала при использовании аттенуатораЭта высокая динамическая производительность позволяет получить более точные значения EVM при измерении сигналов 5G.измеренный динамический диапазон при разнице между уровнем резки ADC и DANL лучше 140 dB (ref.).

Центральная частота: 28 ГГц
Уровень резки ADC: 0 дБм*5(CW)
DANL: -142 дБм/Гц*5
Динамический диапазон: 142 дБ (реф.)

*3: Аналогово-цифровой преобразователь
*4: Средний уровень шума
*5: meas. означает значение, измеренное на стадии проектирования, но не гарантированное

Высокий SFDR (Спурийный свободный динамический диапазон)
-70 дБс при диапазоне анализа 1 ГГц

MS2850A подавляет ложное генерирование из-за ADC в диапазоне диапазона анализа 1 ГГц, обеспечивая широкий диапазон измерений при анализе широкополосного сигнала.

SFDR
800 МГц ≤ частота < 4,2 ГГц: -60 дБц (номи.)
4.2 ГГц ≤ частота ≤ 44,5 ГГц: -70 дБц (номи.)

Особенности анализатора сигнала MS2850A

Для широкополосных и многооператорных систем связи следующего поколения, таких как мобильные и вещательные спутники 5G

• Встроенное программное обеспечение для измерений 5G поддерживает эффективную разработку и производство
  • Покрытие 5G NR/V5G (под-6 ГГц/ммВ)
  • Высокая производительность EVM из-за широкого динамического диапазона (EVM: < 1%)
  • Оптимизация динамического диапазона одной кнопкой при измерении с помощью ЭВМ
  • Анализ многоносительной партии (все сразу)
  • Измерение амплитуды/фазы/отличия времени для каждого носителя
• Максимальная пропускная способность анализа: 1 ГГц
• Отличные характеристики амплитуды и плоскости фаз
• Измерение широкого динамического диапазона: > 140 дБ
• Долгосрочное захват с использованием большой памяти
• с разъемом PCIe/USB3.0
  • Передача захваченных данных на внешний ПК со скоростью выше 1000BASE-T

Функции анализатора сигнала MS2850A

• Диапазон частот: от 9 кГц до 32 ГГц/44,5 ГГц
• Пропускная способность для анализа: 255 МГц (стандартная), 510 МГц (необязательная), 1 ГГц (необязательная)
• Стандартные установленные функции: анализатор спектра, анализатор сигнала (функция анализа FFT), микроволновой обход предварительного выбора, подключение датчика питания USB
• Опции: предварительный усилитель, низкое вторичное гармоническое искажение, функция снижения уровня шума (NFR), внешний интерфейс для высокоскоростной передачи данных PCIe/USB3.0
• Приложения измерений (возможности): программное обеспечение измерения FDD/TDD 5G, программное обеспечение измерения FDD/TDD LTE-Advanced, функция измерения фазового шума, функция измерения числа шума и т.д.
