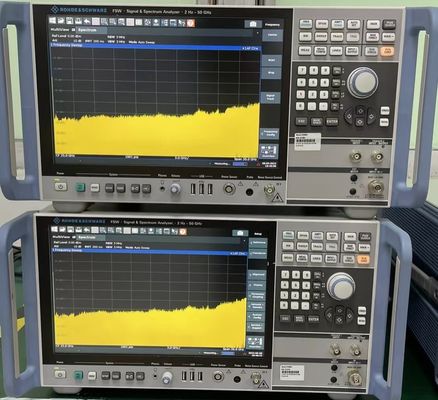

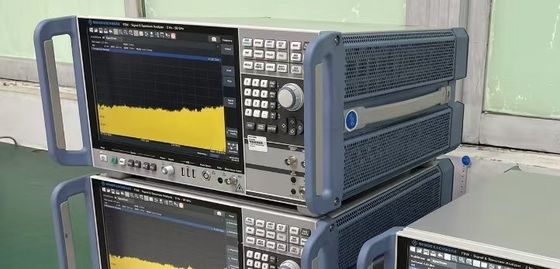

Род и Шварц FSW50 Сигнальный и спектровый анализатор 2 Гц до 50 ГГц Калиброванный

Описание фазового анализатора шума FSW50

Высокопроизводительный анализатор сигналов и спектра R&S®FSW был разработан для удовлетворения требований клиентов.широкая пропускная способность анализа и простая и интуитивная работа, анализатор делает измерения быстрыми и легкими.

Ощущайте совершенство в повседневной жизни с помощью FSW, высокопроизводительного анализатора сигналов и спектра, который переопределяет точность. Ideal for a variety of applications – from complex communication systems to RF components – this powerful analyzer is your trusted partner for reliable measurements and unparalleled phase noise performanceРазработка высокопроизводительных радаров или характеристика широкополосных компонентов, широкая внутренняя пропускная способность и исключительная точность FSW устанавливают стандарты анализа сигнала.Вы можете доверять FSW для самых сложных задачДень за днем.

Особенности:

• Диапазон частот от 2 Гц до 8/13.6/26.5/43.5/50/67 ГГц (с внешними гармоническими смесителями Rohde & Schwarz до 110 ГГц)
• Низкий уровень фазового шума 137 дБц (1 Гц) при смещении 10 кГц (1 ГГц носителя)
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO

Доступные модели:

R&S®FSW8 постоянный ток с соединением 2 Гц до 8 ГГц переменный ток с соединением 10 МГц до 8 ГГц

R&S®FSW13 постоянный ток с соединением 2 Гц до 13,6 ГГц переменный ток с соединением 10 МГц до 13,6 ГГц

R&S®FSW26 постоянный ток с соединением 2 Гц до 26,5 ГГц переменный ток с соединением 10 МГц до 26,5 ГГц

R&S®FSW43 постоянный ток с соединением 2 Гц до 43,5 ГГц переменный ток с соединением 10 МГц до 43,5 ГГц

R&S®FSW50 постоянный ток с соединением 2 Гц до 50 ГГц переменный ток с соединением 10 МГц до 50 ГГц

R&S®FSW67 постоянный ток с соединением 2 Гц до 67 ГГц переменный ток с соединением 10 МГц до 67 ГГц

R&S®FSW85 1 RF1 входный стандарт DC с соединением 2 Hz до 85 GHz AC с соединением 10 MHz до 85 GHz с опцией R&S®FSW-B90G,Предварительный выбор YIG = отключенный DC соединенный 2 Hz до 90 GHz AC соединенный 10 MHz до 90 GHz RF2 входный DC соединенный 2 Hz до 67 GHz AC соединенный 10 MHz до 67 GHz

Особенности анализатора R&S FSW50:

• Отличный динамический диапазон для ложных измерений из-за низкого DANL
• Гармонические измерения стали простыми и точными благодаря встроенным высокопроходным фильтрам:
  • Высокая чувствительность даже при низких частотах
  • Беспрецедентный динамический диапазон до 1 ГГц с отдельным пути приема
• Пропускная способность анализа до 500 МГц
• Высокий динамический диапазон, свободный от ложных сигналов, > 100 dBc
• Большая глубина памяти I/Q для бесшовной записи длинных последовательностей сигналов
• Эффективная эксплуатация с оптимизированным руководством пользователя
• MultiView: несколько результатов доступны на один взгляд
• Идеально подходит для измерения осцилляторов для радиолокационных и коммуникационных приложений, а также для анализа радиолокационных систем:
  • Быстрая идентификация и анализ ложных выбросов
  • Измерение параметров импульса при нажатии клавиши
  • Выявление широко распространенных сигналов с частотным скачком
  • Анализ короткого времени подъема и падения пульса
• Определение взаимодействия сигналов
  • Многостандартный радиоанализатор (MSRA)
  • Многостандартный анализатор реального времени (MSRT)
• Высокая скорость измерения и быстрое время просмотра с скоростью просмотра до 1000 просмотров в секунду
• Быстрое переключение между установками приборов
• Эффективные функции измерений ускоряют работу
• Интегрированная поддержка НИОКР®Датчики мощности NRP-Zxx

Основные факты
■Беспрецедентный низкофазный шум и лучшая на рынке чувствительность

■8.3 ГГц пропускная способность внутреннего анализа

■Пропускная способность анализа в реальном времени 800 МГц

■Записыватель SCPI упрощает генерацию кода

■Высокий динамический диапазон обеспечивает превосходную производительность EVM
