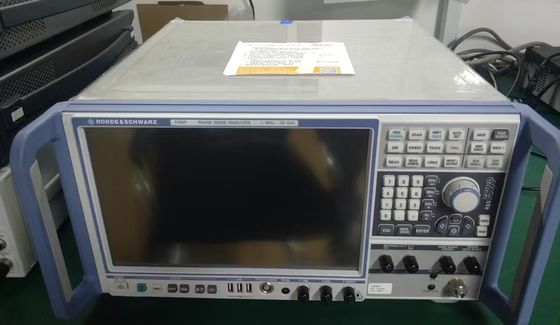

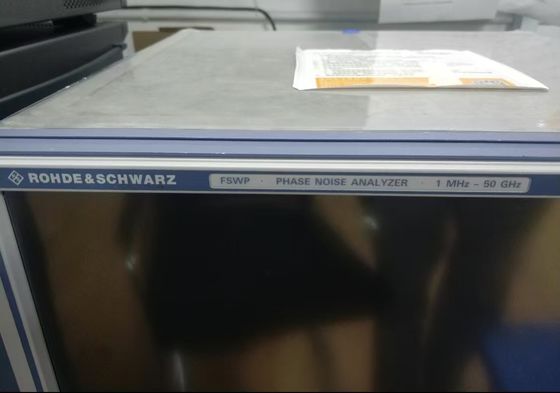

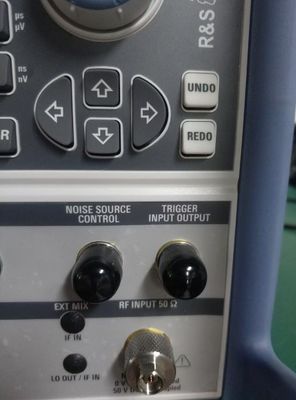

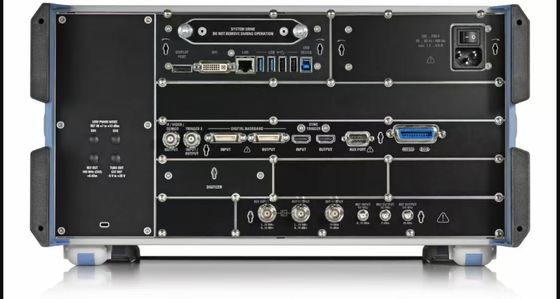

Анализатор фазового шума Rohde and Schwarz FSWP50 от 1 МГц до 50 ГГц Испытано в рабочих условиях

Описание фазового шумоанализатора FSWP50

Анализатор фазового шума R&S®FSWP и испытатель VCO очень чувствительны благодаря чрезвычайно низким внутренним источникам шума и перекрестной корреляции.Он может измерить фазовый шум и амплитудный шум за считанные секунды на очень стабильных источниках, таких как те, которые используются в радарных приложенияхДополнительные возможности, такие как измерения импульсного сигнала,Характеристика остаточного фазового шума (включая импульсный) и интегрированный высокотехнологичный сигнал и анализ спектра делают R&S®FSWP уникальным испытательным прибором.

Благодаря своей полностью цифровой обработке сигнала, R&S FSWP выполняет сложные измерения нажатием кнопки и имеет интуитивно понятную работу с сенсорным экраном.Он может быстро и легко измерять фазовый шум импульсирующих источников, а также остаточный фазовый шум в импульсирующих условияхПоэтому R&S FSWP идеально подходит как для аэрокосмических, так и для оборонных и автомобильных применений, например, для производителей радарных компонентов и синтезаторов.R&S FSWP также идеально подходит для измерения VCO, в исследованиях и разработках и, благодаря высокой скорости измерений, также в производстве.

Доступные модели:

R&S FSWP8

R&S FSWP26

R&S FSWP50

Основные факты
■ Анализатор высококачественного сигнала и спектра и фазовый шумоиспытыватель в одной коробке
■ перекрестная корреляция для очень чувствительного измерения высокой амплитуды и фазового шума параллельно, даже на импульсных сигналах
■ Диапазон частот от 1 МГц до 50 ГГц, 325 ГГц с внешними смесителями
■ Внутренний источник для измерения остаточного фазового шума на импульсных сигналах
■ SCPI-регистратор для упрощения генерации кодов

Ключевые особенности

■ Широкий динамический диапазон благодаря низкому уровню шума в 156 дБм (1 Гц) (без аннулирования шума и предварительного усилителя) и высокой TOI в 25 дБм Общая неопределенность измерения < 0,2 дБ до 3,6 ГГц,< 0,3 дБ до 8 ГГц ¢ Фазовый шум ¢140 дБц (1 Гц) при 1 ГГц (100 кГц смещения) ¢ 320 МГц пропускная способность анализа сигнала ¢ Факультативные внутренние приложения измерения для

■ Измерения импульса (R&S®FSWP-K6)

■ Анализ векторного сигнала для анализа цифрово модулируемых единичных носителей (R&S®FSWP-K70)

■ Анализ модуляции аналогово-модулированных (AM, FM, φM) одиночных носителей (R&S®FSWP-K7)

■ измерения показателей шума (R&S®FSWP-K30)

Спецификации для внутреннего источника постоянного тока Напряжение питания от 0 В до 16 В Максимальная нагрузка тока 2000 мА Настройка напряжения от 10 В до + 28 В Максимальная нагрузка тока 20 мА Полная характеристика VCO При нажатии кнопки,R&S®FSWP измеряет все параметры, необходимые для характеристики VCO:

■ Частота против напряжения

■ Настройка наклона по отношению к напряжению

■ Выходная мощность по сравнению с напряжением

■ Расход тока против напряжения

Анализатор фазового шума R&S®FSWP и тестер VCO являются оптимальным решением для испытаний при применении радара и при разработке и производстве синтезаторов, OCXO, DRO и VCO.Он может быть легко сконфигурирован, чтобы удовлетворить требуемое приложениеВнутренний локальный осциллятор с низким уровнем шума позволяет измерять большинство коммерчески доступных синтезаторов и осцилляторов без каких-либо дополнительных опций.Для высококачественных приложений, R&S®FSWP может быть оснащен вторым путем приема, который позволяет перекрестную корреляцию и, в зависимости от количества используемых корреляций, повышает чувствительность ≈ до 25 дБ.Отличные внутренние источники анализатора и в значительной степени цифровая архитектура делают его быстрее, чем тестовые системы, которые оцифровывают сигнал после фазового детектора.Кроме того, R&S® FSWP измеряет фазовый шум импульсирующих источников и остаточный фазовый шум отдельных (также импульсирующих) компонентов при нажатии кнопки.Он может использовать как внутренний источник, так и внешний источник, если пользователи обладаютРаньше это было возможно только с помощью дорогостоящих и сложных систем, использующих внешние источники, разделители и фазовые сместители.Это также полнофункциональный анализатор сигнала и спектраАнализатор спектра помогает пользователям определить, например, доступен ли желаемый сигнал..Один взгляд на спектр, а затем с измерениями фазового шума - никаких проблем.
