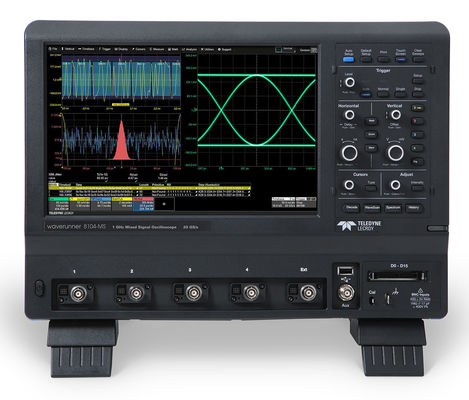

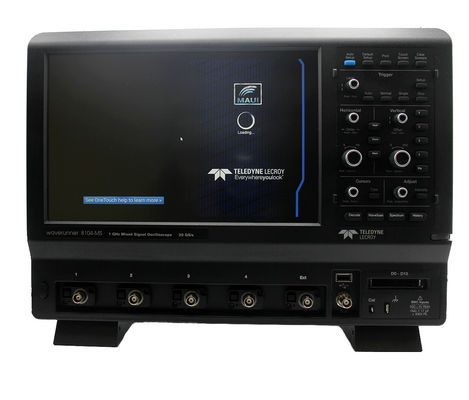

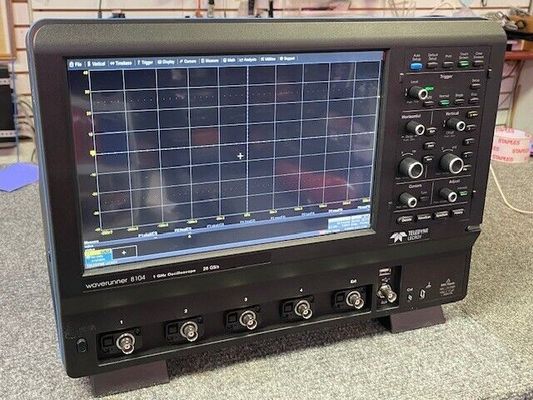

Teledyne LeCroy WR8104 1 ГГц, 10/20 GS/s, 4ch, 16/32 Mpts DSO с 12,1′′ WXGA цветовым дисплеем

Name: Teledyne LeCroy WR8104 1 ГГц, 10/20 GS/s, 4ch, 16/32 Mpts DSO с 12,1′′ WXGA цветовым дисплеем
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: WR8104
Availability: InStock

Наименование марки:	Teledyne LeCroy
Номер модели:	WR8104
МОК:	1 комплект
цена:	Подлежит обсуждению
Время доставки:	1~3 рабочего дня
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

США

Сертификация:

ISO17025

Аналоговая полоса пропускания (макс.):

1 GHz

Аналоговая полоса передач @ 50 Ω (-3 дБ) (вход ProBus):

1 ГГц (≥ 2 мВ/див)

Аналоговая полоса передачи @ 1 МΩ (-3 дБ) (вход ProBus):

500 МГц (типичный)

Время подъема (10-90%, 50 Ω):

415 л.с. (типичный)

Каналы входного сигнала:

Ограничители пропускной способности:

20 МГц, 200 МГц

Упаковывая детали:

Картон

Поставка способности:

В наличии

Выделить:

10/20 GS/s DSO

1 ГГц DSO

16/32 Mpts DSO

Описание продукта

Вертикальная система
Точность вертикального увеличения тока постоянного тока (компонент увеличения точности постоянного тока)	± 1%) FS, смещенный при 0 V

Вертикальные - аналоговые каналы
Аналоговая полоса пропускания (макс.)	1 ГГц
Аналоговая полоса передач @ 50 Ω (-3 дБ) (вход ProBus)	1 ГГц (≥ 2 мВ/див)
Аналоговая полоса передачи @ 1 МΩ (-3 дБ) (вход ProBus)	500 МГц (типичный)
Время подъема (10-90%, 50 Ω)	415 л.с. (типичный)
Время подъема (20-80%, 50 Ω)	290 л.с. (типичный)
Входные каналы	4
Вертикальное разрешение	8 бит; до 11 бит с повышенным разрешением (ERES)
Чувствительность	50 Ω: 1 mV-1 V/div, полностью переменный; 1 MΩ: 1 mV-10 V/div, полностью переменный
Точность вертикального увеличения тока постоянного тока (компонент увеличения точности постоянного тока)	± 1%) F.S, смещенный при 0 V
Изоляция каналов	постоянное до номинального BW: 40 дБ (>100:1), (для любых двух входных каналов ProBus, одинаковые настройки v/div, типичные)
Диапазон смещения	50 Ω ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±10 В @ 20 мВ - 1 В/див 1 МΩ ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±16 V @ 20 mV - 100 mV/div ± 80 В @ 102 мВ - 1,0 В/див ±160 В @ 1,02 В - 10 В/див
Точность вертикального смещения постоянного тока	±(1,5% настройки смещения +1% от полной шкалы + 1 мВ) (ограничение испытания)
Максимальное входное напряжение	50 Ω: 5V RMS ± 10V пик 1 MΩ: 400 V максимум (DC + пик переменного тока < 10 kHz)
Входное соединение	1 MΩ: переменный ток, постоянный ток, GND; 50 Ω: постоянный ток, постоянный ток
Импеданс ввода	50 Ω+/-2% или 1 MΩ при 17pF, 10 MΩ при 9,5 pF с поставляемым Зондом
Ограничители пропускной способности	20 МГц, 200 МГц
Переразмеры	Длина: метров, дюймов, футов, ярдов, миль; Масса: грамм, слизней; Температура: градусов Цельсия, Фаренгейта, Кельвина; Угол: радиан, градус дуги, минуты дуги, секунды дуги, циклы, обороты, повороты; Скорость: м/с, в/с, футы/с,Ускорение: m/s2, in/s2, ft/s2, g0; объем: литры, кубические метра, кубические дюйма, кубические футы, кубические ярды; сила (вес): ньютон, зерно, унция, фунт; давление: паскаль, бар,атмосфера (техническая), атмосфера (стандарт), торр, пси; электрические: вольт, ампер, ват, вольт-ампер, вольт-ампер реактивный, фарад, куломб, ом, симен, вольт/метр, куломб/м2, фарад/метр, симен/метр, коэффициент мощности;Магнитные: Вебер, Тесла, Генри, ампер/метр, Генри/метр; Энергия: джоуль, Бту, калория; вращающаяся машина: радианы/секунда, частота, обороты/секунда, обороты/минута, N?m, lb-ft, lb-in, oz-in, ватт,лошадиные силы; прочие: %.

Горизонтальные - аналоговые каналы
Временные базы	Внутренняя временная база, общая для 4 входных каналов; на входе EXT может применяться внешний часов
Способы приобретения	Пробы в режиме реального времени, ролики, случайные пробы (RIS), последовательность
Временный/дивизионный диапазон	20 PS/div - 1,6 ks/div RIS доступен при ≤ 10 нс/див; Режим проката доступен при ≥ 100 мс/дв и ≤ 5 мс/с
Точность часов	<=1,5 ppm + ((старение 0,5 ppm/год с момента последней калибровки)
Образец часового джиттера	до 10 мкс полученный промежуток времени: 100fsrms (внутренняя база времени) до 10 мс. 360fsrms (внутренняя временная база)
Точность измерения дельта времени	sqrt{2}sqrt{(frac{Noise}{SlewRate}) ^2+(Sample Clock Jitter) ^2) (RMS) + ((часовая точность чтение) ((секунды)
Поверхность измерения джиттера	sqrt{(frac{Noise}{SlewRate}) ^2+ ((Sample Clock Jitter) ^2; секунды; rms; (TIE) }
Диапазон канала-канала	±9 x время/div. настройка, максимум 100 мс., каждый канал
Ссылка на внешнюю временную базу (вход)	10 МГц +/-25 ппм в 50 ом
Ссылка на внешнюю временную базу (выход)	10 МГц, 3,0 дБм +/-1 дБм, синусовые волны синхронизированы с используемой ссылкой (внутренняя или внешняя ссылка)
Внешние часы	DC до 100 MHz; (50 Ω/1 MΩ), EXT вход BNC, минимальное время подъема и требования амплитуды применяются при низких частотах.

Приобретение - аналоговые каналы
Количество проб (одноразовый выбор)	10 GS/s на 4Ch 20 ГС/с на 2 Ch
Уровень выборки (повторяющийся)	200 GS/s для повторяющихся сигналов (20 ps/div до 10 ns/div)
Длина памяти (4 Ch / 2 Ch / 1 Ch) (количество сегментов)	16M / 32M / 32M (5,000)
Время между сегментами	1 μs
Среднее значение	Среднее суммированное значение до 1 миллиона просмотров; непрерывное среднее значение до 1 миллиона просмотров
Улучшенное разрешение (ERES)	Вертикальное разрешение от 8,5 до 11 бит
Конверт (Extrema)	Оболочка, пол или крыша до 1 миллиона просмотров
Интерполяция	Линейный или Sin x/x (2 pt и 5 pt)

Система запуска
Режимы	Нормальный, Автоматический, Одинокий и Стоп
Источники	Любой входный канал, Ext, Ext/10, Line или Fast Edge; наклон и уровень уникальны для каждого источника (кроме запуска линии)
Сцепление	Прямой ток, переменный ток, высокоскоростной ток, низкоскоростной ток
Задержка до запуска	0-100% от размера памяти (регулируемая с 1%-ным увеличением на 100 нс)
Задержка после запуска	0-10,000 Разделения в режиме реального времени, ограниченные при более медленном режиме времени/разделения или в режиме проката
Остановка	от 2 нс до 20 с или от 1 до 99,999999 событий
Триггер и интерполятор Jitter	≤ 3,5 ps RMS (типичный) <0,1 ps RMS (типичный, программный)
Внутренний диапазон уровня запуска	±4,1 дв от центра (типичный)
Диапазон уровня внешнего запуска	Ext (±0,4 V); Ext/10 (±4 V)
Максимальная скорость запуска	1,000,000 форм волн/секунду (в режиме последовательности до 4 каналов)
Чувствительность триггера с входами Edge Trigger ProBus	2 div @ < 1 ГГц 1.5 div @ < 500 MHz 1 div @ < 200 МГц 0.9 div @ < 10 МГц (сцепление постоянного тока, тока переменного тока и LFRej, ≥ 10 mV/div, 50 Ω)
Чувствительность триггера с краевым триггером (Aux Input)	2 div @ < 1 ГГц 1.5 div @ < 500 MHz 1 div @ < 200 МГц 0.9 div @ < 10 МГц (DC, AC и LFRej сцепление)
Максимальная частота срабатывания, SMART	10,0 ГГц @ ≥ 10 мВ/див (минимальная ширина запуска 750 л.с.)

Типы триггеров
Край	Включается, когда сигнал соответствует условию наклона (положительного, отрицательного или любого из них) и уровня.
Ширина	Запускается при положительных или отрицательных сбоях с выбираемыми ширинами. Минимальная ширина 500 л.с., максимальная ширина: 20 с.
Неисправность	Запускается при положительных или отрицательных сбоях с выбираемыми ширинами.
Окно	Запускается при выходе сигнала из окна, определенного регулируемыми порогами
Образец	Логическая комбинация (AND, NAND, OR, NOR) из 5 входов (4 канала и внешний вход триггера). Каждый источник может быть высоким, низким или неважно. Высокий и низкий уровни могут быть выбраны независимо.Вызывающие в начале или конце паттерна.
Телевизионно-композитное видео	Запускает NTSC или PAL с выбираемыми линиями и полями; HDTV (720p, 1080i, 1080p) с выбираемой частотой кадров (50 или 60 Гц) и Line; или CUSTOM с выбираемыми полями (1-8), Lines (до 2000),Скорость кадров (25, 30, 50 или 60 Гц), переплетение (1:1, 2:1, 4:1, 8:1), или наклон синхронного импульса (положительный или отрицательный).
Рунт	Запускается при положительных или отрицательных зарядах, определяемых двумя ограничениями напряжения и двумя ограничениями времени.
Уровень гибели	Нажмите на скорость краев. Выберите пределы для dV, dt и наклона. Выберите пределы краев между 1 нс и 20 нс.
Интервал	Спуски на выбираемых интервалах от 1 нс до 20 с.
Выход из школы	Включается, если сигнал отключается дольше, чем указанное время, от 1 нс до 20 с.
Привод измерения	Выбирать из большого количества параметров измерения запуска на значение измерения с квалифицированными границами. Может использоваться как единственный запуск или последнее событие в Каскадном запускателе.
Многоступенчатость: Квалифицированная (Timeout или State/Edge Qualified)	Запускается на любом источнике ввода только в том случае, если определенное состояние или край произошел на другом источнике ввода.
Триггеры с технологией исключения	Запускать при сбоях с перерывами, указывая ожидаемое поведение и запуская, когда это условие не выполняется
Многоступенчатое обучение: сначала квалифицированные	В режиме приобретения последовательности триггер повторяется на событии B только в том случае, если в первом сегменте приобретения удовлетворен определенный шаблон, состояние или край (событие А).Ограничение между источниками выбирается по времени или событиям.
Многоступенчатый: Каскадный (последовательный) триггер, способность	Рука на "А" событии, затем Триггер на "Б" событии или Рука на "А" событии, затем Квалификация на "Б" событии, и Триггер на "С" событии.
Многоступенчатый: Каскадный (последовательный) триггер, типы	Каскад A, затем B: Край, окно, ширина (логическая) схема, сбой, интервал, отказ или измерение. Каскад A, затем B, затем C (измерение): Край, окно, шаблон (логика), ширина, сбой, интервал, отказ или измерение. Каскад А, затем В, затем В: Край, окно, рисунок (логика)
Многоступенчатый: Каскадный (последовательный) триггер, Холдофф	Задержка между A и B или B и C выбирается по времени или количеству событий. Выбор запуска измерения в качестве последней ступени каскада исключает установку задержки между предыдущей и последней ступени.
TriggerScan	Тренировщик триггеров анализирует волновые формы, определяет нормальное поведение, а затем настраивает большой набор редких событий, которые нацелены на ненормальное поведение.Тренер учит настройки запуска на основе показателей убийства, периоды, амплитуды за пределами диапазона и затем применяет их последовательно.

Стрелок серийного протокола низкой скорости (необязательно)
Поддерживаемые протоколы	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA

Высокоскоростной серийный протокол
Уровень данных	(вариант WR8K-80B-8B10B TD) 150 Мбит/с - 3,125 Гбит/с
Длина узора	80 бит, NRZ или 8b10b
Джиттер для восстановления часов	1 пс rms + 0,3% интервал единиц rms для моделей данных PRBS с плотностью перехода 50%
Кружка восстановления аппаратных часов BW	PLL Loop BW = Fbaud/5500, 100 Мбит/с до 2,488 Гбит/с (типичный)

Измерительные приборы
Функциональность измерения	Показывать до 8 параметров измерения вместе со статистикой, включая среднее, минимальное, максимальное, стандартное отклонение и общее число.Каждый случай каждого параметра измеряется и добавляется в статистическую таблицу. Хистиконы обеспечивают быстрый, динамический просмотр параметров и характеристик формы волны. Параметровая математика позволяет сложить, вычесть, умножить или разделить два разных параметра.Параметрические ворота определяют местоположение для измерения на волновой форме источникаКритерии принятия параметров определяют допустимые значения на основе диапазона настройки или состояния формы волны.
Параметры измерения - горизонтальные + джиттер	Циклы (количество), Задержка (с момента запуска, 50%), Δ Задержка (50%), Цикл работы (50%, @level), Край (количество, @level), Время падения (90-10, @levels), Частота (50%, @level), Полуфинал (@level),Задержите время (@level), N Цикл Jitter (пик-пик), Количество точек, Период (50%, @level), Δ Период (@level), Фаза (@level), Время подъема (10-90, @levels), Настройка (@levels), Скив (@levels), Скорость проката (@levels),Ошибка интервала времени (@level), Время (@level), Δ Время (@level), Ширина (50%, @level), Δ Ширина (@level), X ((value) @max, X ((value) @min
Параметры измерения - вертикальные	Амплитуда, база, уровень @ X, максимальный, средний, средний, минимальный, пик-пик, RMS, отклонение от уровня, верх.
Параметры измерения - импульс	Площадь, основание, время падения (90-10, 80-20, @levels), превышение (положительное, отрицательное), время подъема (10-90, 80-20, @levels), вершина, ширина (50%)
Параметры измерений - статистические (на гистограммах)	Полная ширина (@ Half Max, @ %), Амплитуда, База, Пик @ Максимальное население, Максимальное, Среднее, Медиановое, Минимальное, Режим, Диапазон, RMS, Отклонение от уровня, Верхнее, X ((value) @ Пик, Пики (количество), Процент,Население (@bin), всего)

Математические инструменты
Функциональность математики	Показать до 8 математических функций следов (F1-F8).и следы функций могут быть связаны друг с другом для выполнения математики на математике.
Математические операторы - Базовая математика	Средний (сводный), Средний (непрерывный), Разница (-), Оболочка, Поверхность, Обратный (отрицательный), Продукт (x), Соотношение (/), Взаимодействие, Переувеличение (с единицами), Потолок, Сумма (+).
Математические операторы - фильтры	Улучшенное разрешение (до 11 бит вертикально), интерполировать (кубический, квадратный, sinx / x), (SinX) / x.
Математические операторы - анализ частоты	FFT (спектр мощности, величина, фаза, плотность мощности, реальная, воображаемая, величина в квадрате), до полной длины записи. Выберите из окон Rectangular, VonHann, Hamming, FlatTop и Blackman Harris.
Математические операторы - функции	Абсолютное значение, Корреляция (две формы волн), Дериватив, Дескью (новообразование), Exp (база e), Exp (база 10), Интеграл, Инверт (отрицательный), Лог (база e), Лог (база 10), Реципрок, Переувеличение (с единицами),Площадь, квадратный корень, Zoom (идентификация).
Математические операторы - прочие	Сегмент, Спарс

Измерения и математическая интеграция
Измерения и математическая интеграция	Гистограммы для отображения статистических распределений до 2 миллиардов параметров измерения. Тенденция (данный журнал) до 1 миллиона параметров измерения.время, связанное с приобретениями) любой параметрГистограмма стойкости и следы стойкости (средний, диапазон, сигма)

Прохождение/провал испытания
Прохождение/провал испытания	Отображение до 8 запросов "пройти/не пройти" с использованием сравнения с одним или двумя параметрами (сравнить все значения или любое значение <. ≤, =, >, ≥,в пределах значения ±Δ или %) или испытания маски (заранее определенная или пользователем определенная маска), форма волны All In, All Out, Any In, or Any Out условия). Объединить запросы в булевое выражение для прохождения или неудачи IF "All True", "All False", "Any True", "Any False", или группы или "All" или "Any",с последующим THEN Save (волнообразные формы), Стоп, Сигнализация, (отправка) Пульс, Карточная копия (отправка электронной почты, сохранение экрана, сохранение в щит, отправка на принтер) или (сохранение) Лабнота.

Система отображения
Размер	Цветный 12,1" широкоэкранный плоский панель TFT-Active Matrix с высоким разрешением сенсорного экрана
Резолюция	WXGA; 1280 х 800 пикселей.
Количество следов	Одновременно отображает канал, зум, память и математические следы.
Стили сетки	Автоматический, одиночный, двойной, четверный, октальный, X-Y, одиночный + X-Y, двойной + X-Y, тандемный, четырех, двенадцати, шестнадцати, тройной, шестеренковый
Представление формы волны	Присоединение точек образца или только точек образца

Проявление настойчивости
Аналоговый и цветообразованный упор	Переменный уровень насыщения; хранит данные о постоянстве каждого следа в памяти
Виды настойчивости	Выберите аналоговый, цветный или трехмерный
Выбор следов	Активировать стойкость на всех или любой комбинации следов
Настойчивость в старении	Выберите от 500 мс до бесконечности
Режимы отображения	Все накоплено, или все накоплено с последним следом подчеркнуто

Следы расширения масштаба
Следы расширения масштаба	Показывать до 8 Zoom и 8 Math/Zoom следов

Внутренняя волнообразная память
Внутренняя волнообразная память	4 следа активной волновой памяти (M1-M4) хранят волновые формы полной длины 16 бит/точку.

Установка хранилища
Передняя панель и состояние прибора	Хранить на внутреннем жестком диске, в сети или на периферийном устройстве, подключенном к USB.

Автоматическая настройка
Автоматическая настройка	Автоматически устанавливает временную базу, триггер и чувствительность для отображения широкого диапазона повторяющихся сигналов
Найти вертикальную шкалу	Автоматически устанавливает вертикальную чувствительность и смещение для выбранного канала для отображения формы волны с максимальным динамическим диапазоном

Калибровка
Автоматическая калибровка	Обеспечивает сохранение точности постоянного тока и времени в течение 1 года.

Процессор/CPU
Тип	Intel© i5-6500 Quad Core, 3,2 ГГц (или выше)
Память процессора	8 ГБ стандартно, до 16 ГБ необязательно
Операционная система	Microsoft Windows® 10
Операционное программное обеспечение осциллоскопа	Teledyne LeCroy MAUITM с OneTouch
Часы в реальном времени	Поддержка SNTP для синхронизации с точными внутренними часами.

Подключение
Порт Ethernet	Поддерживает интерфейс Ethernet 10/100/1000BaseT (порт RJ45)
USB-хост-порты	4 боковых порта USB 3.1 Gen1 и 1 фронтальный порт USB 2.0 поддерживают совместимые с Windows устройства
Порт устройства USB	1 порт - USBTMC через USB 3.1 Gen1
Порт GPIB (необязательно)	Поддерживает IEEE - 488.2 (Внешний)
Порт внешнего монитора	HDMI 1.4 (Qty. 1) и DisplayPort 1.2 (Qty. 1) для поддержки внешнего монитора, поставляемого клиентом.Включает поддержку расширенной работы рабочего стола с разрешением UHD 3840 x 2160 пикселей и возможностью разделенной сетки на внешнем мониторе. Поддерживает интеграцию сенсорного экрана с внешним монитором (Примечание: внешний дисплей не может использовать драйвер Fujitsu с сенсорным экраном).
Дистанционное управление	С помощью Windows Automation или с помощью LeCroy Remote Command Set
Стандарт сетевой связи	Соответствует требованиям VXI-11 или VICP, LXI класса C (v1.2)

Помощный вход
Типы сигналов	Выберите Внешний триггер или Внешний вход часов на передней панели
Сцепление	50 Ω: постоянный ток; 1 MΩ: переменный ток, постоянный ток, GND
Макс. Входное напряжение	50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + Peak AC ≤ 10 kHz)

Вспомогательный выход
Типы сигналов	Выбрать из сигналов управления или отключить
Выходной сигнал	500 Гц-1 МГц квадратная волна или уровень постоянного тока; 50 мВ-1 В в 1 МΩ
Сигналы управления	Включен запуск, выключен запуск, состояние пропуска/отказа, быстрое действие, выключен
Тип соединителя	BNC, расположенный спереди

Зонды
Зонды	Qty. (4) ÷ 10 Пассивные зонды
Система зондирования	Автоматически обнаруживает и поддерживает различные совместимые зонды
Факторы масштаба	Автоматический или ручный выбор в зависимости от используемого зонда
Выход калибровки	По умолчанию квадратная волна 1 кГц, 1Вп-п (типичный), выход на крючок зонда.

Потребности в электроэнергии
Напряжение	100-240 VAC ±10% при 50/60 Hz ±5%; 110-120 VAC ±10% при 400 Hz ±5%; Автоматический выбор напряжения переменного тока
Номинальное потребление энергии	285 В / 285 ВА
Максимальное потребление энергии	375 Вт / 375 ВА (со всеми периферийными устройствами ПК и активными зондами, подключенными к 4 каналам)

Сертификации
Сертификации	Соответствует требованиям CE, UL и cUL; соответствует UL 61010-1 (3-е издание), UL 61010-2-030 (1-е издание) В случае, если данный документ не соответствует требованиям, указанным в пункте 6.2.2.

Экологические
Температура (работающая)	от +5 °C до +40 °C
Температура (неработающая)	-20 °C до +60 °C
Влажность (работающая)	Относительная влажность (неконденсирующаяся) от 5% до 90% до +31 °C. Верхний предел относительной влажности (неконденсирующаяся) до 50% при температуре +40 °C.
Влажность воздуха (не работающая)	Относительная влажность (неконденсирующая) от 5% до 95%, испытанная согласно MIL-PRF-28800F
Высота (работающая)	До 10 000 футов (3048 м) при температуре +30 °C или ниже
Высота (не работает)	До 12 192 м
Случайная вибрация (действующая)	0.31 грамм от 5 до 500 Гц, 15 минут в каждой из трех ортогональных осей
Случайная вибрация (неработающая)	2.4 грамм от 5 до 500 Гц, 15 минут в каждой из трех ортогональных осей
Функциональный шок	30 г пика, половины синуса, 11 мс импульса, 3 удара (положительные и отрицательные) в каждой из трех ортогональных осей, 18 ударов в общей сложности

Размер и вес
Размеры (HWD)	12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 мм)
Вес	220,8 фунта (10,3 кг)
Масса на перевозке	37.5 фунтов (17,0 кг)

Дистанционное управление/опции сети

USB2-GPIB
Внешний адаптер USB 2.0 к GPIB IEEE 488.2

Соответствие серийным данным

QPHY-ENET
QualiPHY включенный Ethernet 10/100/1000BT Опция программного обеспечения соответствия

QPHY-MOST50
QualiPHY Enabled MOST50 ePHY Compliance Software Option. Требует опций DFP2 и SDM или SDA3

QPHY-USB
QualiPHY Включенная опция программного обеспечения соответствия USB 2.0

Прочие

OC1024-A
Корзина инструментов с дополнительной полкой и ящиком

Установки для испытания последовательных данных

TF-AUTO-ENET
Автомобильное оборудование для испытаний Ethernet для 100Base-T1 и 1000Base-T1 Debug

TF-ENET-B
10/100/1000BaseT Ethernet-испытательный прибор

TF-USB-B
Установка для испытания соответствия USB 2.0

Дифференциальные зонды (4-6 ГГц)

Dx10-SI
Заменяющий свинцовый набор кончиков сварки для D410/D610

Dx20-SI
Заменяющий свинцовый набор кончиков сварки для D420/D620

Dx10-PT-KIT
WaveLink Dx10-PT Регулируемый набор советов по позиционированию. Включает набор позиционировщика XYZ с механическими интерконнектами, набор клейков, руководства по соединению, ручной палочкой и заменяющими булавками ((Qty.4)/Включатели (Qty 2).

Dx20-PT-KIT
WaveLink Dx20-PT Регулируемый набор советов по позиционированию. Включает набор позиционировщика XYZ с механическими интерконнектами, набор клейких материалов, гиды соединения, ручная палочка и заменные булавки (Qty.4)/Включатели (Qty). 2).

Dx10-HiTemp
WaveLink Temperature Extension cables for Dx10. Включает 1 набор соответствующих 30-дюймовых высокотемпературных кабелей, 1 набор свинцовых концов сварки

Dx20-HiTemp
WaveLink Temperature Extension cables for Dx20. Включает 1 набор соответствующих 30-дюймовых высокотемпературных кабелей, 1 набор свинцовых концов сварки

Dx10-QL-3SI
Начальная упаковка QuickLink Solder-In для использования с усилителем Dx10

Dx20-QL-3SI
Начальная упаковка QuickLink Solder-In для использования с усилителем Dx20

D610-A-CCNIST
Калибровка NIST для D610-A. Включает данные испытаний.

D620-A-CCNIST
Калибровка NIST для D620-A. Включает данные испытаний.

D410-A-CCNIST
Калибровка NIST для D410-A. Включает данные испытаний.

D420-A-CCNIST
Калибровка NIST для D420-A. Включает данные испытаний.

D410-A-PB2
Дифференциальный зонд 4 ГГц ProBus2 с наконечником сварки Dx10-SI (Qty. 1), Dx10-QC Quick Connect (Qty. 1) и Dx10-SP Square Pin (Qty. 1)

D420-A-PB2
Дифференциальный зонд 4 ГГц ProBus2 с наконечником сварки Dx20-SI (Qty. 1), Dx20-QC Quick Connect (Qty. 1) и Dx20-SP Square Pin (Qty. 1)

D400A-AT-PB2
Дифференциальный зонд ProBus2 4 ГГц с регулируемым концом

Зонды активного напряжения

ZS1500
10,9 pF, 1 MOhm Пробная установка активного напряжения

ZS1000
1 ГГц, 0,9 пФ, 1 МОм активного напряжения

ZS2500
20,9 pF, 1 MOhm Пробная установка активного напряжения

ZS4000
40,0 ГГц, 0,6 пФ, 1 МОм активного напряжения

Дифференциальные зонды (<= 1,5 ГГц)

AP033
Дифференциальный зонд 500 МГц

ZD200
200 МГц, 3,5 пФ, 1 МОм активный дифференциальный зонд, ±20 ВОграниченная доступность

ZD500
500 МГц, 1,0 пФ активный дифференциальный зонд, ±8 В

ZD1000
1 ГГц, 1,0 пФ активный дифференциальный зонд, ±8 В

ZD1500
10,5 ГГц, 1,0 пФ активный дифференциальный зонд, ±8 В

Текущие зонды

CP150
150 А, 10 МГц токовый зонд - AC/DC, 150 А rms, 500 А пиковый импульс, 2-метровый кабельОграниченная доступность

CP500
500 А, 2 МГц токовый зонд - AC/DC, 500 А rms, 700 А пиковый импульс, 6-метровый кабель

CP030
30А, 50МГц токовый зонд - AC/DC, 30A rms, 50A пиковый импульс, 1,5 м кабельОграниченная доступность

CP031
30А, 100МГц токовый зонд - AC/DC, 30 А rms, 50 А пиковый импульс, 1,5 м кабель

CP030A
30A, 50MHz высокочувствительный токовой зонд - AC/DC, 30 A rms, 50 A пиковый импульс, 1,5 м кабельОграниченная доступность

CP031A
30A, 100 MHz высокочувствительный токовой зонд - AC/DC, 30 A rms, 50 A пиковый импульс, 1,5 м кабель

CA10
Программируемый датчик тока к адаптеру ProBus для использования с датчиками тока третьих лиц

DCS025
Источник калибровки для зондов течения Teledyne LeCroy

Высоковольтные пассивные зонды

HVP120
Пассивный зонд высокого напряжения 6 кВ, 400 МГц

Пассивные зонды

PP008-1
Пассивный зонд 500 МГц, 2,5 мм, 10:1, 10 Мом

PP009-1
500 МГц пассивный зонд, 10: 1 (для WaveSurfer Xs), механически идентичный PP005A

PP022-1
Пассивный зонд 500 МГц, 2,5 мм, 10:1, 10 Мом

PP024-1
Пассивный зонд 500 МГц, 5 мм, 10:1, 10 Мом

Дифференциальные зонды высокого напряжения

AP031
Дифференциальный зонд высокого напряжения 700 В, 25 МГц (÷10, ÷100)Ограниченная доступность

HVD3102A
Дифференциальный зонд высокого напряжения 1 кВ, 25 МГц с автоматическим отключением

HVD3102A-NOACC
1 кВ, 25 МГц Дифференциальный зонд высокого напряжения без наконечника

HVD3106A
1 кВ, 120 МГц Дифференциальный зонд высокого напряжения с автоматическим нулевым отключением

HVD3106A-NOACC
1 кВ, 120 МГц Дифференциальный зонд высокого напряжения без наконечника

HVD3106A-6M
1 кВ, 80 МГц Дифференциальный зонд высокого напряжения с 6-метровым кабелем и автоматическим отключением

HVD3206A
2 кВ, 120 МГц Дифференциальный зонд высокого напряжения с автоматическим нулевым отключением

HVD3206A-6M
2 кВ, 80 МГц Дифференциальный зонд высокого напряжения с 6-метровым кабелем и автоматическим отключением

HVD3605A
6 кВ, 100 МГц Дифференциальный зонд высокого напряжения с автоматическим отключением

HVD3220
Дифференциальный зонд высокого напряжения 2 кВ 400 МГц

Части и комплекты зондов

PACC-CL001
Сцепки для зондирования для SMD 0,5 мм

PACC-LD004
Замена правоугольного L-провода

PACC-LD003
Замена правоугольного S-Lead

PACC-CD008
Сгибаемая почва пого (количество 2)

Dx10-HiTEMP
WaveLink Temperature Extension cables for Dx10. Включает 1 набор соответствующих 30-дюймовых высокотемпературных кабелей, 1 набор свинцовых концов сварки

Dx20-HiTEMP
WaveLink Temperature Extension cables for Dx20. Включает 1 набор соответствующих 30-дюймовых высокотемпературных кабелей, 1 набор свинцовых концов сварки

Dx10-SI-HiTEMP
Замена Сплавные наконечники для использования с кабелями D410/D610 и расширения температуры

Dx20-SI-HiTEMP
Замена Сплавные наконечники для использования с кабелями D420/620 и расширения температуры

PACC-ZD001
Адаптер для дифференциальных зондов ZD - Qty 1

PACC-ZD002
Свинцовый сплав для дифференциального зонда ZD - QTY 2

PACC-ZD003
Длинная пружина для дифференциального зонда ZD - QTY 2

PACC-ZD004
Сберегатель кончиков для дифференциальной зонда ZD - QTY 2

PACC-ZD005
Адаптер с вращающимся наконечником для дифференциальной зонда ZD - QTY 1

PACC-ZD006
Малый адаптер IC для дифференциальной зонда ZD - QTY 2

PK111
Заменяющий комплект аксессуаров для ZD500, ZD1000 и ZD1500

Dx10-Кабель-HiTemp
Замена 30 "совмещенный набор кабеля для использования с Dx10 HiTemp Solder tip leadset

Dx20-Кабель-HiTemp
Замена 30 "совмещенный набор кабеля для использования с Dx20 HiTemp Solder tip leadset

Адаптеры зондов

TPA10
TekProbe к адаптеру ProBus

Зонд активного напряжения

RP4030
Пробный рельс мощности/напряжения. Пропускная способность 4 ГГц, уменьшение мощности 1,2 раза, смещение +/-30В, +/-800мВ. Включает в себя полный набор запорных проводов, коаксиальных кабелей и крепежных панелей для печатных плат.Ограниченная доступность

RP4000-MCX-LEAD-SI
Qty 3 MCX 4 ГГц сварные свинцовые аксессуары (кроме тех, которые поставляются с рельсовым зондом) длиной 18 см

RP4000-Браузер
RP2060/RP4060 Browser Tip аксессуар. Включает 0 Ом (1x), 450 Ом (10x) и 950 Ом (20x) наконечники.

RP4060
Power/Voltage Rail Probe. Пропускная способность 4 ГГц, уменьшение мощности 1,2x, смещение +/-60V, +/-800mV Включает в себя полный набор запорных проводов и коаксиальных кабелей.

RP2060
Пробная система питания/напряжения. Пропускная способность 2 ГГц, уменьшение мощности в 1,2 раза, смещение +/-60В, +/-800мВ Включает в себя полный набор соединительных проводов и коаксиальных кабелей.

Высоковольтные оптически изолированные зонды

HVFO100-1X-TIP-U
HVFO10X +/-1V (1x ослабление) Универсальный аксессуар кончика

HVFO100-5X-TIP-U
HVFO10X +/-5V (5x ослабление) Универсальный наконечник аксессуар

HVFO100-10X-TIP-U
HVFO10X +/-10V (10x ослабление) Универсальный аксессуар для кончиков

HVFO100-20X-TIP-U
HVFO10X +/-20V (20x атенуации) Универсальный аксессуар кончика

HVFO100-40X-TIP-U
HVFO10X +/-40V (40x ослабление) Универсальный аксессуар кончика

HVFO108
Высоковольтное оптоволоконное зондирование, пропускная способность 150 МГц. Включает мягкий корпус. Требует уменьшающего наконечника (заказано отдельно). Включает Qty. 1 1m оптоволоконный кабель.

Дифференциальные зонды общего режима 60 В

DL05-HCM
Дифференциальный зонд общего режима 500 МГц 60 В. Включает стандартный набор проводов и кончиков.

DL10-HCM
1 ГГц 60 В Дифференциальный зонд общего режима, включающий стандартный набор проводов и кончиков.

DL-HCM-HiTemp
Серия DL-HCM с высокотемпературным сварным наконечником, пропускная способность 30 МГц, длина 1 метр.

Комплект DL-HCM-Acc
Набор аксессуаров серии DL-HCM с держателем зонда, микро IC-хватками (Qty 2.) и адаптером Y-банана.

Часто задаваемые вопросы

Вопрос: Какие методы доставки вы используете, и какое время доставки?
А:Мы отправляем через EMS, DHL, FedEx, UPS и TNT с номерами отслеживания. Доставка обычно занимает 4-7 рабочих дней.

Вопрос: Как обрабатываются пошлины и налоги?
А:Пошлины и налоги варьируются в зависимости от страны и, как правило, находятся в ведении покупателя.

Вопрос: Каковы ваши условия оплаты?
А:Мы требуем 100% оплаты T/T перед отправкой.

Вопрос: Как я могу гарантировать качество продукции, приобретенной за рубежом?
А:Мы работаем с авторитетными поставщиками и проводим тщательные проверки перед отправкой.

Вопрос: Что делать, если мой груз задерживается?
А:Проверьте предоставленную информацию о отслеживании. Если есть задержки, свяжитесь с нами или перевозчиком напрямую для обновлений.

Вопрос: Вы предлагаете скидки на большие заказы?
А:Да, скидки могут быть доступны для оптовых покупок. Пожалуйста, свяжитесь с нами, чтобы обсудить ваши конкретные требования.

Teledyne LeCroy WR8104 1 ГГц, 10/20 GS/s, 4ch, 16/32 Mpts DSO с 12,1′′ WXGA цветовым дисплеем 0

Тэги:

Практически осциллограф Keysight цифров

Осциллограф Agilent непрерывнодискретный

Универсальный осциллограф Agilent цифров

СОБЩЕННЫЕ ПРОДУКТЫ

Осциллограф практически WaveMaster SDA820Zi-A LeCroy 20GHz цифров

Лучшая цена

Прочный осциллограф Tektronix DPO7104 с цифровым люминофором 1 ГГц

Лучшая цена

Канал осциллографа 300MHz 2.5GS/S 4 Tektronix DPO3034 непрерывнодискретный

Лучшая цена

Практически осциллограф универсальное DSO91204A Keysight Agilent цифров

Лучшая цена

Осциллограф Agilent DSA90804A Infinium Keysight непрерывнодискретный

Лучшая цена

Надежный цифровой аналоговый осциллограф Keysight Agilent DSO90404A Осциллограф 4 ГГц

Лучшая цена

Определение Keysight MSOS804A осциллографа Agilent 8GHz непрерывнодискретное высокое

Лучшая цена

Практически аналог 20GSa/s и осциллограф Keysight Agilent DSOS054A цифров

Лучшая цена

4GHz 4 направляет непрерывнодискретный осциллограф Keysight Agilent DSO9404A

Лучшая цена

Подробная информация о продукции

Дом продукты

Непрерывнодискретный осциллограф

Teledyne LeCroy WR8104 1 ГГц, 10/20 GS/s, 4ch, 16/32 Mpts DSO с 12,1′′ WXGA цветовым дисплеем

Все категории

Спектральный анализатор RF

Спектральный анализатор сигнала

Оптически спектральный анализатор

Анализатор сети вектора

генератор сигналов rf

Связи RF испытывают набор

Непрерывнодискретный осциллограф

Электропитание DC AC переменное

Метр силы RF

Multi калибратор функции

Испытательная система EMC

Электронное оборудование теста и измерения

Испытательное оборудование EMC

Датчик силы RF

Teledyne LeCroy WR8104 1 ГГц, 10/20 GS/s, 4ch, 16/32 Mpts DSO с 12,1′′ WXGA цветовым дисплеем

Наименование марки:	Teledyne LeCroy
Номер модели:	WR8104
МОК:	1 комплект
цена:	Подлежит обсуждению
Подробная информация об упаковке:	Картон
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

США

Фирменное наименование:

Teledyne LeCroy

Сертификация:

ISO17025

Номер модели:

WR8104

Аналоговая полоса пропускания (макс.):

1 GHz

Аналоговая полоса передач @ 50 Ω (-3 дБ) (вход ProBus):

1 ГГц (≥ 2 мВ/див)

Аналоговая полоса передачи @ 1 МΩ (-3 дБ) (вход ProBus):

500 МГц (типичный)

Время подъема (10-90%, 50 Ω):

415 л.с. (типичный)

Каналы входного сигнала:

Ограничители пропускной способности:

20 МГц, 200 МГц

Количество мин заказа:

1 комплект

Цена:

Подлежит обсуждению

Упаковывая детали:

Картон

Время доставки:

1~3 рабочего дня

Условия оплаты:

T/T, западное соединение

Поставка способности:

В наличии

Выделить:

10/20 GS/s DSO

1 ГГц DSO
