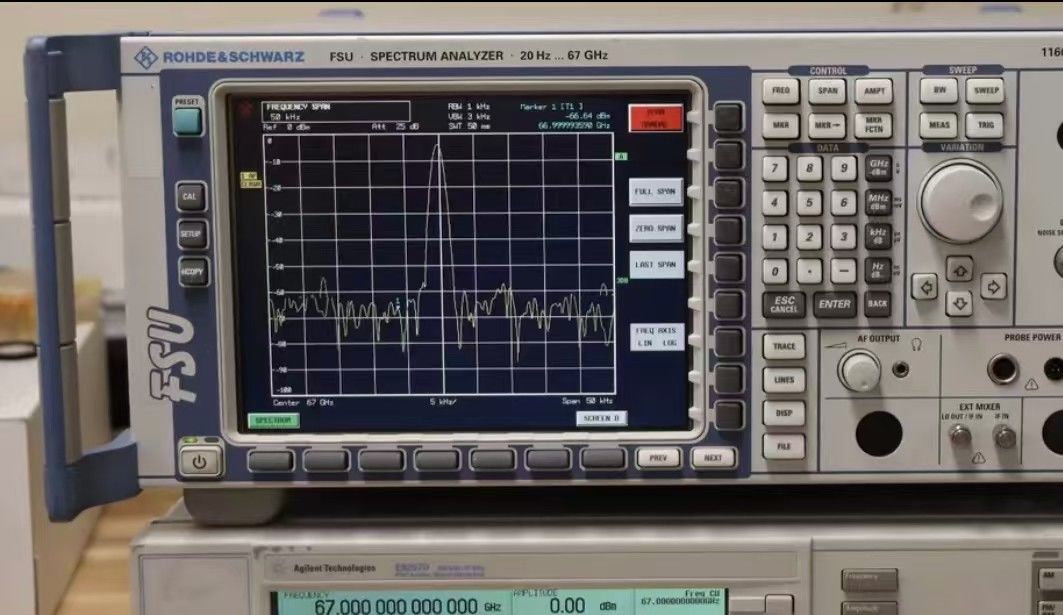

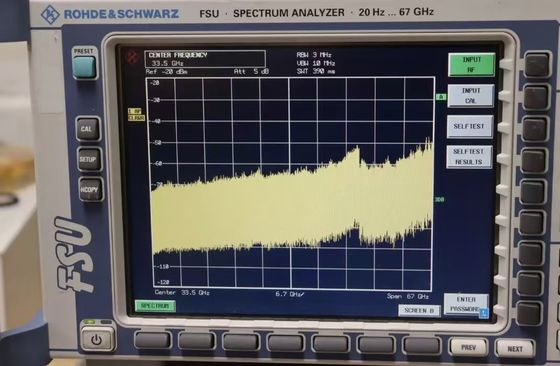

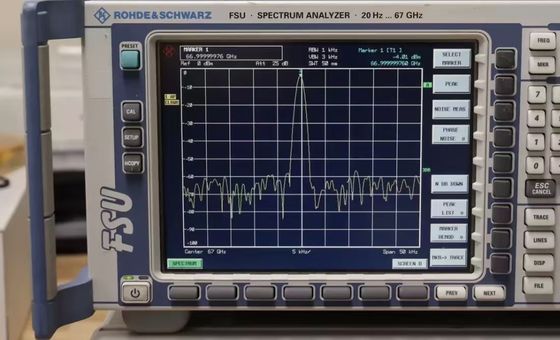

Испытанный и калиброванный анализатор спектра Rohde and Schwarz FSU67 от 20 Гц до 67 ГГц

ОписаниеСпектроанализатор FSU67

Частота

R&S® FSU3: постоянное соединение 20 Гц до 3,6 ГГц переменное соединение 1 МГц до 3,6 ГГц

R&S® FSU8: постоянное соединение 20 Гц до 8 ГГц переменное соединение 1 МГц до 8 ГГц

R&S® FSU26: постоянное соединение 20 Гц до 26,5 ГГц переменное соединение 10 Гц до 26,5 Ггц

R&S® FSU43: постоянный ток с соединением 20 Гц до 43 ГГц

R&S® FSU46: постоянное соединение 20 Гц до 46 ГГц

R&S® FSU50: постоянное соединение 20 Гц до 50 ГГц

R&S® FSU67: постоянный ток с соединением 20 Гц до 67 ГГц Частотное разрешение 0,01 Гц

Спектроанализатор Rohde & Schwarz R&S FSU67 превосходит проверенные превосходные радиочастотные данные серии спектроанализаторов R&S FSE и R&S FSIQ.Измерения, требующие чрезвычайно широкого динамического диапазона, проще, быстрее и надежнее в условиях разработки, управления качеством и производства.с беспрецедентным динамическим диапазоном:

• TOI > 20 дБм, обычно +25 дБм
• 1 дБ сжатия (0 дБ уменьшения RF): +13 дБм
• Средний уровень шума на экране: ¥158 дБм (ширина полосы 1 Гц)
• 77 дБ ACLR для 3GPP, 84 дБ с коррекцией шума
• HSOI 55 дБм тип.
• Шум фазы: 160 dBc/Hz типично при смещении носителя 10 MHz

Эти характеристики позволяют легко находить небольшие ложные сигналы даже в присутствии сильных носителей (например, на базовой станции).

Для измерений мощности на соседних каналах 3GPP показатель 84 дБ ACLR позволяет очень просто и с высокой точностью проверять и демонстрировать хорошие соотношения мощности на соседних каналах (ACP).Постройте свой узел В лучше других, и доказать это.

Высокая гармоническая точка пересечения второго порядка означает оптимальный динамический диапазон для многоканального кабельного телевидения.

Серия анализаторов спектра R&S FSU была запущена с наиболее широкими функциональными возможностями, доступными на рынке анализаторов спектра.

• Высокоселективные цифровые фильтры от 10 Гц до 100 кГц
• Быстрые фильтры FFT от 1 Hz до 30 kHz
• Канал фильтров от 100 Гц до 5 МГц
• Фильтры RRC
• Ширина полосы разрешения от 1 Гц до 50 МГц
• детектор QP и диапазоны EMI 200 Hz, 9 kHz, 120 kHz
• 2Время просмотра в области частот 0,5 мс
• Время просмотра 1 μs в временном пространстве
• Количество точек измерения/следов, подлежащих выбору в диапазоне от 155 до 10001
• Временно-селективный анализ спектра с функцией шлюза

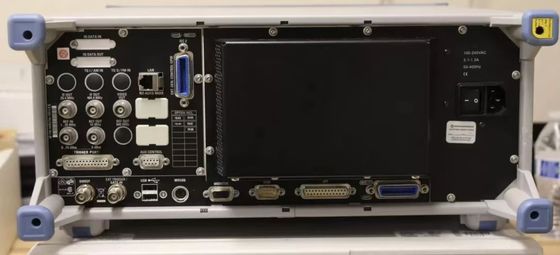

• Интерфейс GPIB, IEEE 488.2
• Серийный интерфейс RS-232-C, 9-контактный подключатель SUB-D
• Выход VGA, 15-контактный SUB-D
• Компьютерные скриншоты на дискете или жестком диске
• До 20 измерений/с в ручном режиме
• До 30 измерений/с на интерфейсе GPIB
• Комплект команд GPIB совместимый с SCPI
• R&S FSE R&S FSIQ совместимый набор команд GPIB
• Быстрое измерение ACP в временном пространстве
• Анализ статистического сигнала с функцией CCDF
• Детектор RMS с динамическим диапазоном 100 дБ
• Фактор преобразователя для коррекции частотных ответов антенны или кабеля
• 2-летний калибровочный цикл
• Внешняя ссылка от 1 МГц до 20 МГц в шагах 1 Гц
• Измерения модуляции GGSM/EDGE (с опцией R&S FS-K5)
