Agilent E4362A представляет собой симулятор солнечной батареи мощностью 600 Вт, модуль постоянного тока, который имитирует характеристики выхода солнечной батареи.E4362A - это главным образом источник тока с очень низкой выходной емкостьюОн предлагает быстрые изменения I-V кривой, позволяя точно моделировать выход различных солнечных батарей в различных условиях окружающей среды (например, температура, возраст, затмение, вращение и т.д.).E4360 дает вам гибкость, чтобы управлять им двумя способами:

•Введите четыре ключевых параметра работы (Voc, Isc, Vmp, Imp), необходимые для создания внутренней кривой I-V солнечной батареи
•Загрузить пользовательскую таблицу I-V кривой солнечной батареи

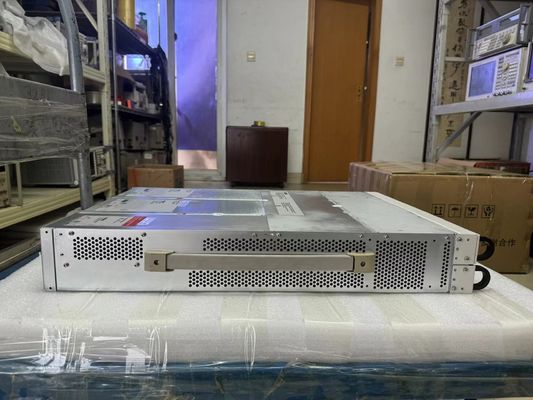

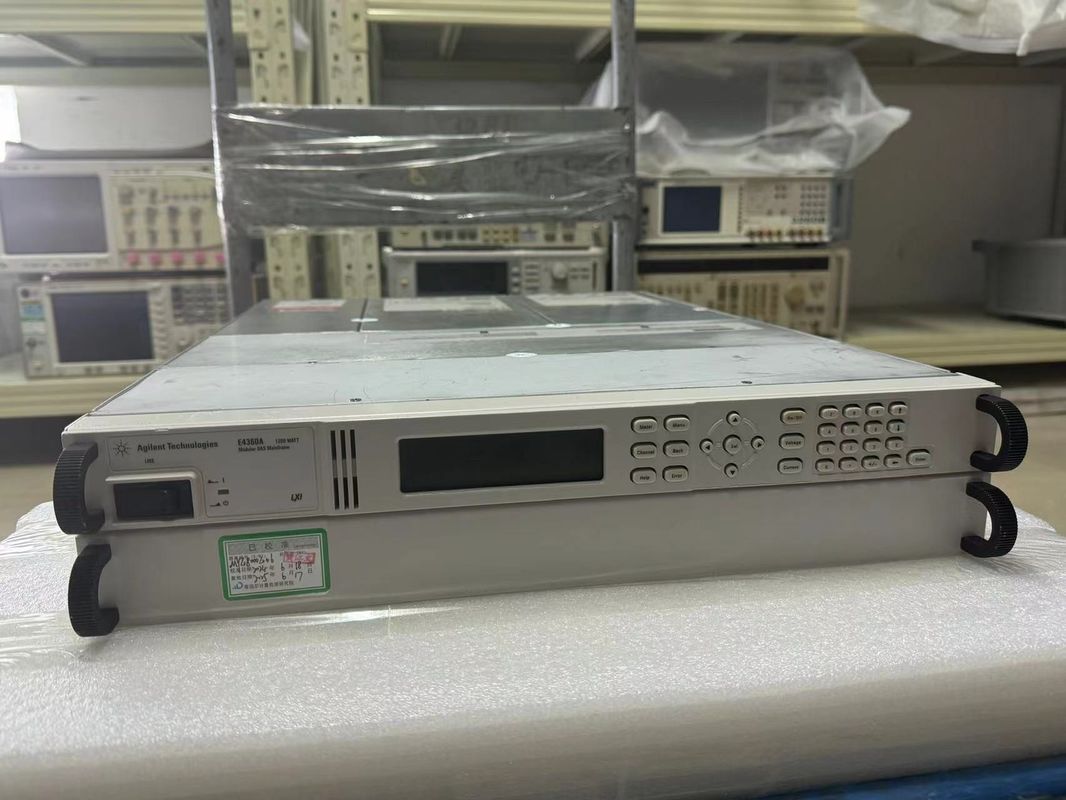

Этот модуль работает с Agilent E4360A Модульный солнечный массив симулятор (SAS) Мейнфрейм, который может вместить до двух модулей и экономит пространство с его 2U большого размера.и GPIB интерфейсы являются стандартными.

Для упрощения разработки программного обеспечения для тестовой системы программный пакет 14360A System Control Tool поставляется бесплатно с каждым центральным компьютером E4360A SAS.Это программное обеспечение упрощает программирование и управление несколькими SASОн позволяет одним вызовом функции настроить и управлять до 100 выходов E4360 в системе SAS.

Особенности и спецификации включают:

• Точное моделирование любого типа солнечной батареиМалый размер: до 2 выходов в 2U площади с стойкой
• Высокая выходная мощность до 600 Вт на выход
• Быстрое изменение кривой I-V и быстрое время восстановления переключения
• Легко имитировать условия окружающей среды
• Стандарт интерфейсов LAN, USB и GPIB
• Полностью соответствует спецификациям класса C LXI
• Система под ключ или отдельные инструменты доступны

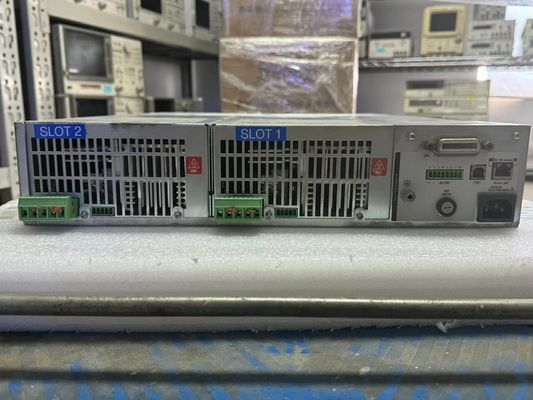

• Принимает до 2 модулей серии E4360 (модули заказываются отдельно)
• Предлагает стандартные интерфейсы LAN, USB и GPIB
• Максимальная общая выходная мощность (= сумма общей выходной мощности модуля)
  • 1200 Вт при работе с 200-240 ВА
  • 600 Вт при работе с входом 100 - 120 ВАК
• Характеристики защитной реакции
  • Ввод INH: 5 мкс от приема ингибитора до начала отключения
  • Неисправность на выходах с соединением: < 10 μs с момента получения неисправности до начала отключения
• Главные линии перемещения
  • Номинальные значения ввода: 100/120/220/240 VAC; 50/60/400 Hz
  • Диапазон ввода: 86 VAC 264 VAC
  • Потребление электроэнергии: 2000 ВА (майнфрейм имеет коррекцию коэффициента мощности)
  • Показатели пиковых мощностей линий переменного тока: 1 кВ типично
  • Максимальная входная мощность: 2000 ВА, 2000 Вт
  • Задержка времени зажигания в режиме 15 A/250 VAC (Agilent p/n 2110-0054)
  • 100/120 VAC Примечание: цепи переменного тока с номинальным напряжением 100-120 VAC не могут подавать достаточное количество тока для питания центрального компьютера E4360A при установке двух выходных модулей.Внутренние схемы ограничат выходный ток модулей до половины их номинальнойДля одного установленного модуля полный выходный ток будет доступен при номинальном 100-120 VAC
• Страны, которые можно спасти
  • Местонахождение памяти: 2 (0 и 1)
  • Состояние предварительного хранения: 0
• Время обработки команды: =1 мс от получения команды до начала изменения вывода
• Характеристики защитной реакции
  • Ввод INH: 5 мкс от приема ингибитора до начала отключения
  • Неисправность соединенных выходов:
• Возможности интерфейса
  • GPIB: SCPI - 1993, IEEE 488.2 совместимый интерфейс
  • Соответствие LXI: класс C
  • USB 2.0: Требуется библиотека Agilent IO версия M.010,01 и выше, или 14,0 и выше
  • 10/100 LAN: требует библиотеки Agilent IO версии L.010,01 и выше, или 14,0 и выше
  • Встроенный веб-сервер: требует Internet Explorer 5+ или Netscape 6.2+
• Условия окружающей среды
  • Окружающая среда работы: использование в помещениях, установка категории II (для ввода переменного тока), степень загрязнения 2
  • Температурный диапазон: от 0°C до 55°C (течение снижается на 1% на °C выше температуры окружающей среды 40°C)
  • Относительная влажность: до 95%
  • Высота: до 2000 метров
  • Температура хранения: от -30°C до 70°C
  • Заявление о светодиодах: Любые светодиоды, используемые в данном продукте, являются светодиодами класса 1 согласно IEC 825-1.
