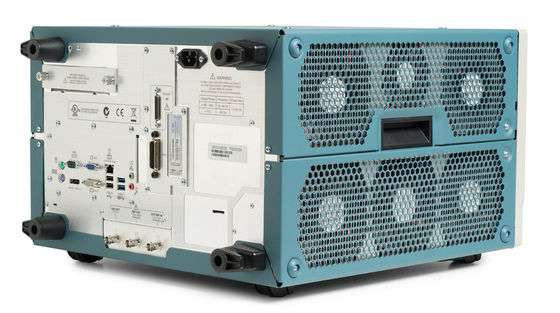

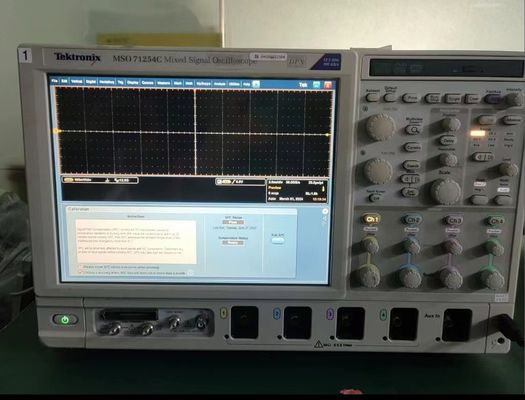

Tektronix MSO71254C Смешанный сигнальный осциллоскоп 4 16 канал 12,5 ГГц 50 GSs MSO70000C серия
| Наименование марки: | Tektronix |
| Номер модели: | MSO71254C |
| МОК: | 1 комплект |
| Цена: | Подлежит обсуждению |
| Условия оплаты: | T/T |
12Оциллоскоп смешанного сигнала на частоте 0
,5 ГГц
,50 ГС Оссиллоскоп смешанного сигнала
Описание Tektronix MSO71254C
Серия DPO/DSA/MSO70000 - самый точный осциллоскоп в реальном времени на рынке.Открыть критическую информацию о сигнале с пропускной способностью системы 4 каналов 20 ГГц в сочетании с высочайшей в отрасли способностью захвата формы волны для низкого шума, высокая видимость на границе. Точное захват с использованием единственного доступного аппаратного серийного модели триггера для скорости передачи данных до 6,25 Гбит/с.Увеличить видимость системы с использованием моделей MSO70000, которые включают 16 логических каналов с очень точным разрешением времени 80 psecВместе они являются самыми мощными и точными осциллоскопами в реальном времени на рынке.что позволяет вам делать самые сложные измерения с уверенностью, которую вы получаете только от осциллоскопа Tektronix.
Ключевые характеристики производительности
- До 33 ГГц аналоговой полосы пропускания и время подъема до 9 PS.
- Истинная аналоговая полоса пропускания 33 ГГц в реальном времени на 2 каналах с моделями 33 ГГц
- Ведущий в отрасли уровень выборки и разрешение времени
- 100 Гц/с на 2 канала (модели 33, 25, 23, 20, 16 и 12,5 ГГц)
- Четырехканальная одновременная работа
- Пропускная способность до 23 ГГц
- До 50 ГС/с скорость отбора проб в режиме реального времени
- До 500 мегаобразных записей с MultiView ZoomTM для быстрой навигации
- Наиболее быстрая скорость захвата формы волны с максимальной скоростью > 300 000 wfms/s на канал
- 16 логических каналов с разрешением времени 80 ps для отладки цифровых и аналоговых сигналов (только серия MSO70000DX)
- Уникальная функция iCapture® позволяет просматривать аналоговые характеристики цифровых каналов с помощью одного сонда
- 6.25 Gb/s Serial Trigger в режиме реального времени обеспечивает запуск в первом экземпляре определенного NRZ или 8b/10b паттерна для изоляции зависимых от паттерна эффектов.
- Поддержка приложений для высокоскоростных серийных отраслевых стандартов, широкополосных радиочастотных передач, источников питания и памяти
Ключевые особенности
- На всех четырех каналах одновременно
- 2016, 12.5, 8, 6 и 4 ГГц моделей полосы передачи
- До 50 ГС/с при скорости отбора образцов в режиме реального времени
- До 250 мегаобразных записей с функцией MultiView ZoomTM для быстрой навигации
- Наиболее быстрая скорость захвата формы волны с > 300 000 wfms/s Максимальная скорость захвата по каналу
- Бескомпромиссная пропускная способность до 20 ГГц на всех четырех каналах позволяет измерять по последним высокоскоростным серийным стандартам
- Высокая целостность сигнала и превосходное соотношение сигнала к шуму
- Ведущий в отрасли уровень выборки и разрешение времени
- 100 Гц/с на 2 канала (модели 20, 16 и 12,5 ГГц)
- 16 логических каналов с разрешением времени 80 ps для отладки цифровых и аналоговых сигналов (только серия MSO70000)
- Pinpoint® Triggering
- 6.25 Gb/s Serial Trigger в режиме реального времени обеспечивает запуск в первом экземпляре определенного NRZ или 8b/10b паттерна для изоляции зависимых от паттерна эффектов.
- Поиск и отметка предоставляет сопоставление моделей волн и программные триггеры для сигналов, представляющих интерес
- Система P7500 TriModeTM ✓ Совершенно соответствующая связь сигнала от 4 до 20 ГГц
- Поддержка приложений для высокоскоростных серийных промышленных стандартов, радиочастотных передач, источников питания и памяти
- P6780 и P6717 Высокопроизводительные 17-канальные логические зонды с пропускной способностью до 2,5 ГГц для подключения к современным быстрым цифровым сигналам (только серия MSO70000)
Подключение
- Порт хоста USB 2.0 как на передней панели, так и на задней панели для быстрого и простого хранения данных, печати и подключения клавиатуры USB
- Интегрированный порт Ethernet 10/100 для сетевого подключения и порт Video Out для экспорта дисплея осциллоскопа на монитор или проектор
Когда вам нужно проверить много интерфейсов, осциллоскоп MSO71254C с 4 аналоговыми и 16 логическими каналами позволяет эффективно проверять время между каналами.Система цифрового захвата MSO71254C позволяет одновременно проводить точные измерения времени на 20 каналах.. Используя функцию мультиплексера цифровой и аналоговой передачи iCaptureTM, вы можете легко проверить аналоговые характеристики любого из 16 подключенных сигналов без изменения зондов или соединений.
Чтобы проверить серийную архитектуру,серийный шаблон запуска для серийных потоков данных NRZ с встроенным восстановлением часов в осциллоскопе MSO71254C позволяет коррелировать события между физическими и ссылками слоевДля более высоких стандартов скорости передачи битов, таких как USB 3.0, серийный спусковой механизм 8b/10b и декодировка охватывают скорость передачи данных до 6,25 Гбит/с.Легкость использования и пропускная способность измерений являются ключевыми, когда большое количество измерений должно быть выполнено с помощью эффективного осциллоскопаTektronix MSO71254C поставляется в стандартном комплекте с приложением DPOJET Advanced Jitter and Eye Diagram.предоставление инструментов, необходимых для быстрого выполнения большого объема измерений и сбора статистики.
Бренд: Tektronix
Пропускная способность: 12,5 ГГц
Аналоговые каналы: 4
Цифровые каналы: 16
Скорость отбора проб: 50 ГС/с
Память: 62 Мпт
Тип дисплея: 12.1 Жидкокристаллический цвет
Тип: МСО
Разрешение: 8 бит.
Серия: серия MSO70000C
Tektronix MSO71254C Смешанный сигнальный осциллоскоп 4 16 канал 12,5 ГГц 50 GSs MSO70000C серия
Список вариантов
| 10XL | Расширенная длина рекордов - 125 м/ч |
| 20XL | Расширенная длина рекордов - 250 м/ч |
| 210XL | Расширенная длина записи - 125M/Ch для DSA или MSO с вариантом DSAx |
| 220XL | Расширенная длина записи - 250M/Ch для DSA или MSO с опцией DSAx |
| 25XL | Расширенная длина записи - 62,5M/Ch для DSA или MSO с опцией DSAx |
| 2XL | Расширенная длина рекордов 31,25 М/Ч |
| 5XL | Расширенная длина рекордов 62,5 М/Ч |
| A0 | Северная Америка |
| А1 | Всеобщее европейское |
| A10 | Китай |
| A11 | Индия |
| A12 | Бразилия |
| А2 | Соединенное Королевство |
| А3 | Австралия |
| А5 | Швейцария |
| А6 | Япония |
| A99 | Нет кабеля питания. |
| C3 | Служба калибровки 3 года |
| C5 | Служба калибровки 5 лет |
| CP2 | Программное обеспечение для тестирования соответствия ANSI/ITU Telecom Pulse |
| D-PHY | MIPI D-PHY Solution Debug, Characterization and Compliance Test (требуется DJA) - решение для отладки, характеристики и проверки соответствия передатчика |
| D1 | Отчет о данных калибровки |
| D3 | Отчет о данных калибровки 3 года (с вариантом C3) |
| D5 | Отчет о данных калибровки 5 лет (с вариантом C5) |
| DDRA | Анализ магистрали памяти DDR (требует DJA) |
| ДДУ | Дистрибьюторское демонстрационное подразделение |
| DJA | Инструменты для анализа джиттера и глаз - расширенные (DPOJET) |
| ДЖАХ | DPOJET Анализ джиттеров и глазных диаграмм (обновление для моделей DPO70404 - DPO70804 или MSO70404 - MSO70804) |
| DJAU | DPOJET Анализ джиттерной и глазной диаграммы (обновление для моделей DPO71254 - DPO72004 или MSO71254 - MSO72004) |
| DP12 | DisplayPort 1.2 Программное обеспечение для автоматизации исходных испытаний |
| DPHY | MIPI D-PHY Solution Debug, Characterization and Compliance Test (требуется DJA) - решение для отладки, характеристики и проверки соответствия передатчика |
| DSAH | Комплект цифрового серийного анализа (обновление для моделей DPO/MSO70404 - DPO/MSO70804) |
| DSAU | Бандель цифрового анализа сигнала для > 12 ГГц |
| ДСПТ | Программное обеспечение для тестирования соответствия передатчика DisplayPort (требует DJA и опции длины записи: 5XL, 10XL или 20 XL) |
| DVI | Проверка соответствия DVI |
| ЭК | Уравнение для перехода от опциона SLE к опциона SLA |
| ERRDT | Детектор частоты ошибок кадра и битов для высокоскоростных серийных SDS (требуется вариант ST6G) |
| ERRDTH | Детектор частоты ошибок кадров и битов (обновление для моделей DPO70404 - DPO70804, DSA70404 - DSA70804 или MSO70404 - MSO70804) |
| ERRDTU | Детектор частоты ошибок кадра и битов (обновление для моделей DPO71254 - DPO72004, DSA71254 - DSA72004, или MSO71254 - MSO72004) |
| ET3 | Испытание соответствия Ethernet |
| ФБД | Анализ памяти FB-DIMM (требует RTE) |
| G3 | Трехлетний план по уходу за золотом включает ускоренный ремонт всех неисправностей продукции, включая ESD и EOS, доступ к продукту-заемщику во время ремонта или расширенный обмен для сокращения времени простоя,приоритетный доступ к поддержке клиентов, среди прочего |
| G5 | Пятилетний план по уходу за золотом включает ускоренный ремонт всех неисправностей продукции, включая ESD и EOS, доступ к продукту-заемщику во время ремонта или расширенный обмен для сокращения времени простоя,приоритетный доступ к поддержке клиентов, среди прочего |
| HT3 | Испытание соответствия HDMI |
| HT3DS | HDMI Direct Synthesis для HDMI 1.4 (требуется HT3) |
| IBA | Модуль соответствия Infiniband (требует RTE) |
| Если | Услуга модернизации установки |
| J2 | Программное обеспечение для анализа дискового диска TDSDDM2 |
| JA3 | Jitter и измерения времени - JIT 3 Advanced |
| L0 | Руководство по английскому языку |
| L1 | Руководство по французскому языку |
| L10 | Руководство по русскому языку |
| L3 | Руководство по немецкому языку |
| L5 | Японское руководство |
| L7 | Учебное пособие по простому китайскому |
| L8 | Руководство по китайскому языку |
| L9 | Корейское руководство |
| L99 | Никакого руководства |
| LT | Испытание предельной формы волны |
| M-PHY | MIPI M-PHY Решение по отладке, характеристике и испытаниям соответствия передатчика (требуется DJA) |
| MHD | MHL Advanced Analysis and Compliance Software ((Необходимо опция Tek Exp, опция DJA и опция 2XL) |
| MPHY | MIPI M-PHY Решение по отладке, характеристике и испытаниям соответствия передатчика (требуется DJA) |
| MTH | Проверка маски, включая восстановление аппаратных часов |
| ПЦЭ | PCI Express Measurements (требует DJA или RTE) |
| PCE3 | PCI Express Essentials (требуется DJA) |
| PTD | Протокольное декодирование серийных сигналов с кодировкой 8b/10b |
| ПВР | Измерение и анализ мощности |
| R3 | Услуги по ремонту 3 года (включая гарантию) |
| R3DW | Покрытие по ремонту 3 года (включает гарантийный период продукта); 3-летний период начинается с момента покупки инструмента клиентом. |
| R5 | Услуги по ремонту 5 лет (включая гарантию) |
| R5DW | Покрытие по ремонту 5 лет (включает гарантийный период продукта); 5-летний период начинается с момента покупки инструмента клиентом. |
| RJUP | RJUP SOFTWARE BUNDLE-PROVIDES JIT3 AND RTE ONLY FOR SCOPES WITH DPOJET (opt DJA) LICENSE (проводит программное обеспечение RJUP в комплекте с JIT3 и RTE только для пользователей с лицензией DPOJET) |
| РТЭ | Следование и анализ последовательных данных в режиме реального времени |
| SLA | Анализ серийных данных - расширенный (включая выравнивание) |
| SLE | Анализ серийных данных - основные элементы (без уравнения) |
| SR-COMP | Компьютерное серийное срабатывание и анализ (RS-232/422/485/UART) |
| SR-DPHY | Серийный анализ MIPI D-PHY (DSI1 / CSI2) |
| SR-EMBD | Встроенное серийное запускание и анализ (I2C, SPI) |
| SR-USB | USB серийный запуск и анализ |
| SRCOMP | Компьютерное серийное срабатывание и анализ (RS-232/422/485/UART) |
| SRCUST | Комплект последовательного анализа для разработчиков |
| SRDPHY | Серийный анализ MIPI D-PHY (DSI1 / CSI2) |
| SREMBD | Встроенное серийное запускание и анализ (I2C, SPI) |
| SRUSB | USB серийный запуск и анализ |
| СДС | Дополнительный съемный диск - твердотельный накопитель (устанавливаемый заказчиком) |
| SST | Модуль соответствия SAS и Serial ATA (требует RTE) |
| ST6G | 8b/10b Serial Protocol Trigger and Decode до 6,25 Гбит/с |
| SVE | SignalVu Essentials - программное обеспечение для анализа векторного сигнала для осциллоскопов |
| SVEH | SignalVuTMEssentials ️ Программное обеспечение для анализа вектора |
| СВЕС | SignalVuTMEssentials ️ Программное обеспечение для анализа вектора |
| SVM | Анализ цифровой модуляции общего назначения. |
| SVO | Гибкий анализ OFDM, требует выбора SVE |
| СВП | Усовершенствованный анализ сигнала (включая измерения импульса), требует оптового SVE |
| СВТ | Установка времени, частоты и фазы. |
| USB | Испытание соответствия USB 2.0 |
| USB3 | USB 3.0 Essentials (требует DJA) |
| UWB | Ультраширокополосный анализ |
| Профессиональная подготовка | Визуальный триггер и поиск |
| ВНМ | TDSVNM CAN и LIN Timing and Protocol Decode (Не включает в себя запуск) |
| XL010 | Стандартная конфигурация к опции 10XL |
| XL02 | Стандартная конфигурация к опции 2XL |
| XL020 | Стандартная конфигурация к опции 20XL |
| XL05 | Стандартная конфигурация к опции 5XL |
