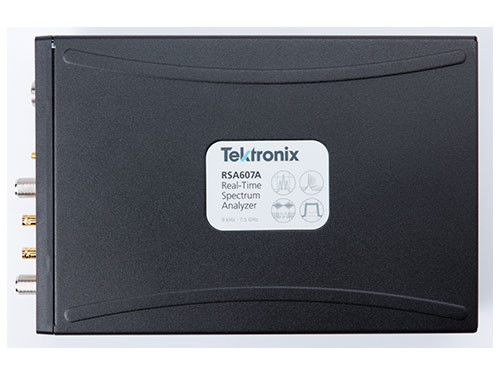

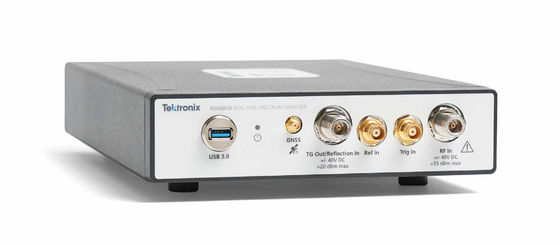

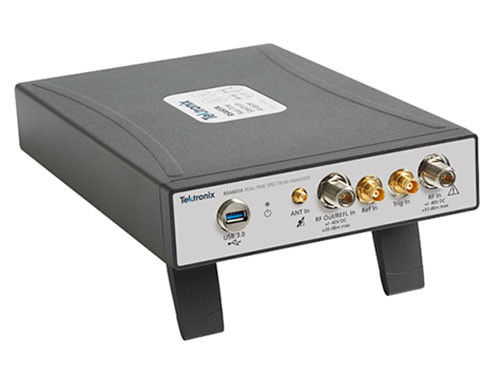

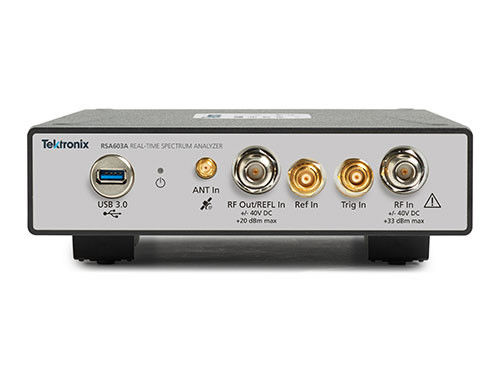

Анализаторы спектра в реальном времени серии Tektronix RSA600 RSA600 от 9 кГц до 3,0/7,5 ГГц Анализаторы спектра RSA600

Name: Анализаторы спектра в реальном времени серии Tektronix RSA600 RSA600 от 9 кГц до 3,0/7,5 ГГц Анализаторы спектра RSA600
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RSA600A
Availability: InStock

Наименование марки:	Tektronix
Номер модели:	RSA600A
МОК:	1 комплект
цена:	Подлежит обсуждению
Время доставки:	1~3 рабочего дня
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

США

Сертификация:

ISO17025

Упаковывая детали:

Картон

Поставка способности:

В наличии

Выделить:

Анализаторы спектра 9 кГц

3Анализаторы спектра 0/7

Описание продукта

USB-анализаторы спектра серии RSA600A предлагают лабораторный анализ спектра с высокой пропускной способностью в небольшом, очень переносном пакете.

Особенности и преимущества RSA600A

Диапазон частот от 9 кГц до 3,0/7,5 ГГц охватывает широкий спектр потребностей в анализе
Пропускная способность 40 МГц позволяет проводить анализ в реальном времени для временного захвата и анализа векторов
Точность амплитуды от 0,2 дБ до 3 ГГц (95% достоверности)
Высокоскоростные полномасштабные сверты (25,0 ГГц/с) для быстрой установки и обнаружения
Стандартный GPS/GLONASS/Beidou приемник
Опциональный генератор для измерения прироста/потери, антенны и кабеля
Программное обеспечение DataVu-PC позволяет записывать несколько единиц в переменной полосе пропускания
Программное обеспечение SignalVu-PC предлагает обработку сигнала в режиме реального времени с помощью DPX®Спектр/спектрограмма для минимизации времени, затрачиваемого на поиск временных проблем
Временные триггеры позволяют фиксировать события при желаемых ширинах импульсов, идеально подходят для фиксирования динамических испытательных сред
Триггеры частотной маски облегчают определение маски спектра для захвата событий или аномалий сигнала на основе их частоты и амплитуды
DPX Density Trigger позволяет анализировать и измерять редкие или неуловимые RF-события, определяя диапазон измерения спектра,на основе того, как часто прибор обнаруживает RF мощность в этой коробке он может запустить для захвата сигнала
Предварительное соблюдение и устранение неполадок EMC/EMI - детекторы CISPR, заранее определенные стандарты, предельные линии, простая установка аксессуаров, захват окружающей среды, анализ сбоев и создание отчетов
Минимальная продолжительность сигнала 15 мкс с 100% вероятностью перехвата гарантируют, что вы увидите проблемы в первый раз, каждый раз
Повышение производительности анализа сигнала путем сочетания USB RSA600A с более мощными хост-компьютерами
Интерфейс программирования приложений включен для разработки пользовательских программ

Применение RSA600A

Характеристика радиочастотных устройств, подсистем и систем
Испытание производства
Мобильные полевые операции
Испытания соответствия EMI/EMC и устранение неполадок

Серия RSA600 дает вам пропускную способность и инструменты анализа, необходимые для успеха

Серия RSA600 обеспечивает анализ спектра в режиме реального времени и широкую пропускную способность для решения задач инженеров, которым необходимо характеризовать, проверять и производить свои проекты.Сердце системы - это USB-анализатор радиочастотного спектра, который захватывает пропускную способность 40 МГц с большой точностьюС динамическим диапазоном 70 дБ и частотным покрытием до 7,5 ГГц вы можете полностью характеризовать широкополосные сигналы до 40 МГц.Форм-фактор USB перемещает вычислительную мощность на компьютер по вашему выбору, так что вы решаете, когда вам нужно больше вычислительной мощности или памяти.

Опциональный генератор отслеживания позволяет измерять прирост/потерю для быстрых испытаний фильтров, усилителей, дуплексеров и других компонентов, и вы можете добавить кабельные и антенные измерения VSWR,убытки от возврата, расстояние до неисправности и потеря кабеля по мере необходимости.

Программное обеспечение SignalVu-PC предлагает богатые возможности анализа для вашей лаборатории

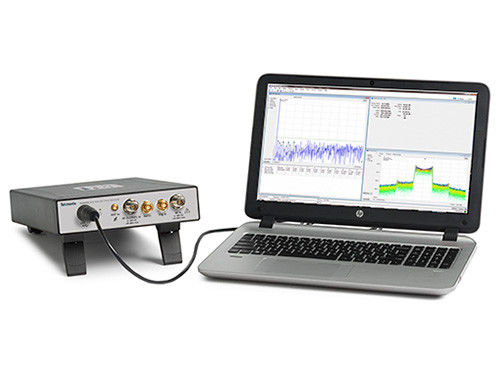

Серия RSA600 работает с SignalVu-PC, мощной программой, используемой в качестве основы традиционных спектроанализаторов Tek.SignalVu-PC предлагает глубокие возможности анализа, ранее недоступные в недорогих лабораторных решенияхОбработка спектра DPX/спектрограммы в режиме реального времени активирована на вашем ПК, что еще больше снижает стоимость оборудования. Customers who need programmatic access to the instrument can choose either the SignalVu-PC programmatic interface or use the included Application Programming Interface (API) that provides a rich set of commands and measurements directly. Основные функции бесплатной программы SignalVu-PC далеки от базовых.

RSA600A в сочетании с SignalVu-PC предлагает передовые измерения

С 40 МГц пропускной способности в режиме реального времени, уникальный DPX®Спектр/спектрограмма показывает вам каждый случай помехи или неизвестный сигнал, даже до 15 мкм в длительность.и узкие сигналы, которые повторяются по экрану, это зонд доступа BluetoothСпектрограмма (верхняя часть экрана) четко отделяет эти сигналы вовремя, чтобы показать любые столкновения сигналов.

Анализаторы спектра в реальном времени серии Tektronix RSA600 RSA600 от 9 кГц до 3,0/7,5 ГГц Анализаторы спектра RSA600 0

Усовершенствованные триггеры RSA600A

Усовершенствованные триггеры SignalVu упрощают задачу получения импульсных, временных или неожиданных радиочастотных сигналов и неуловимых радиочастотных сигналов в полевых условиях.Использовать время квалифицированный триггер для указания продолжительности импульса или сигнала события, чтобы запустить приобретение.

Включить спусковой механизм DPX для запуска захвата только тогда, когда сигнал появляется в определенной области спектра с определенным объемом мощности и длительностью.

Определить триггер частотной маски для захвата сигналов, появляющихся внутри или за пределами заранее определенной области.

Анализаторы спектра в реальном времени серии Tektronix RSA600 RSA600 от 9 кГц до 3,0/7,5 ГГц Анализаторы спектра RSA600 1

Спецификациииз RSA600A

Все спецификации гарантированы, если не указано иное.

Частота RSA600A

Диапазон частот

RSA603Aот 9 кГц до 3 ГГц

RSA607Aот 9 кГц до 7,5 ГГц

Учет частотного маркера ± ((RE × MF + 0,001 × Span) Hz

точность RE: ошибка частоты отсчета

MF: частота маркировки [Hz]

Точность частоты отсчета

Первоначальная точность в Каль (30 мин)

нагрев) ±1 x10−6

Первый год старения, типичный ±1 x10−6(Один год)

Кумулятивная ошибка (первоначальная 3 x10−6(Один год)

точность + температура +

С возрастом), типично

Движение температуры ±0,9 x10−6(от -10 до 60 °C)

Внешний эталонный входный BNC-коннектор, номинальный 50 Ω

Внешний справочный вход Каждый 1 МГц от 1 до 20 МГц плюс следующие: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, частота 4.9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц

Уровень ложного звука на входном сигнале должен быть меньше -80 дБц в диапазоне 100 кГц, смещенный на ложный звук на экране.

Внешний диапазон входных данных ± 5 ppm

Уровень внешнего эталонного входа -10 до +10 дБм

GNSS RSA600A

Точность, когда она зафиксирована на GNSS2 ± 0,025 ppm3

Точность обучения GNSS при ±0,025 ppm⁵

Антенна GNSS отключена2,⁴± 0,08 ppm⁶

Вход RFиз RSA600A

Импеданс RF входа 50 Ω

2 Испытано с помощью системы GPS.

Для использования при стабильности ±0, 025ppm устройство должно быть включено непрерывно в течение двух- пяти дней после первоначального распаковки.

4 В течение 24 часов непрерывная работа в пределах температурных пределов (см. примечания 5 и 6) после обучения GNSS.

режим более 24 часов с момента последней тренировки.

5 При изменении температуры окружающей среды менее 3 °C после тренировки.

RF VSWR (RF Attn = 20 dB),< 1,2 (10 МГц - 3 ГГц)

типичный< 1,5 (> 3 - 7,5 ГГц)

RF VSWR предварительный усилитель включен,< 1,5 (10 MHz до 6 GHz, RF ATT=10 dB, предварительный усиливатель включен)

RSA603A и RSA607A,< 1,7 (> от 6 до 7,5 ГГц, RF ATT=10 дБ, предварительный усиливатель включен)

типичный

Максимальный уровень ВВЧ

Максимальное напряжение постоянного тока ±40 V (ВВ вход)

Максимальная безопасная мощность ввода +33 дБм (Ввода RF, от 10 МГц до 7,5 ГГц, RF Attn ≥ 20 дБ)

+13 дБм (Вход RF, 9 кГц - 10 МГц, RF Attn ≥ 20 дБ)

+20 дБм (Входные RF, RF Attn < 20 дБ)

Максимальная безопасная мощность ввода +33 дБм (Ввода RF, от 10 МГц до 7,5 ГГц, RF Attn ≥ 20 дБ)

(Включается предварительный усиливатель)

+13 дБм (Вход RF, 9 кГц - 10 МГц, RF Attn ≥ 20 дБ)

Максимальный измеримый вход +30 дБм (Вход RF, ≥ 10 МГц до Fmax, RF ATT Auto)

мощность +20 дБм (RF вход, < 10 МГц, RF ATT Auto)

Входной радиочастотный аттенуатор от 0 до 51 дБ (1 дБ шаг)

Скорость просмотра

Скорость полного просмотра, типичная 25,0 ГГц/сек (RBW = 1 МГц)

- Я имею в виду⁷240,7 ГГц/сек (RBW = 100 кГц)

150,7 ГГц/сек (RBW = 10 кГц)

2.0 ГГц/сек (RBW = 1 кГц)

Время настройки шага через API 2,5 мс

Варианты RSA600A

RSA600A варианты розетки

Включатель A0 Северная Америка (115 В, 60 Гц)

Опция A1 Универсальный евро-насос (220 В, 50 Гц)

Opt. A2 Соединенное Королевство (240 В, 50 Гц)

Окт. А3 Австралия вставка (240 В, 50 Гц)

Включатель A4 Северная Америка (240 В, 50 Гц)

Выбор A5 Швейцарский розетка (220 В, 50 Гц)

Оптимизация A6 Япония вставка (100 В, 50/60 Гц)

Opt. A10 Китайская розетка (50 Гц)

Оптимизация A11 Индия плагин (50 Гц)

Opt. A12 Бразильский розетка (60 Гц)

Оптимизация A99 Без питания

RSA600A варианты языка

Окт. L0 Руководство по английскому языку

Руководство по французскому языку

Руководство по испанскому языку L2

Японский руководство.

Opt. L4 Руководство по португальскому языку

Opt. L5 Упрощенное китайское руководство

Корейское руководство.

Руководство по русскому языку.

Opt. L99 Без руководства

Варианты обслуживания RSA600A

Служба калибровки Opt. C3 3 года

Служба калибровки Opt. C5 5 лет

Отчет о данных калибровки Opt. D1

Отчет о данных калибровки Opt. D3 3 года (с Opt. C3)

Отчет о данных калибровки оптом D5 5 лет (с оптом C5)

Ремонтный сервис R5 5 лет (включая гарантию)

Часто задаваемые вопросы

1- Вы можете отправить заказ в Канаду или Австралию?

Да, мы можем. Мы отправляем заказы по всему миру.

2Какой способ доставки вы используете и время доставки?

Мы можем отправить по EMS, DHL, FedEx, UPS, TNT с номером отслеживания. Обычное время доставки 4-7 рабочих дней.

3Какой срок оплаты?

100% оплата T/T до отправки.

4Как я могу задать еще один вопрос?

Вы можете связаться с нами онлайн или оставить нам сообщения ниже.
