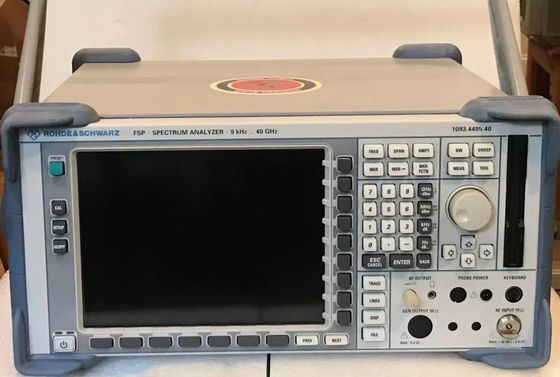

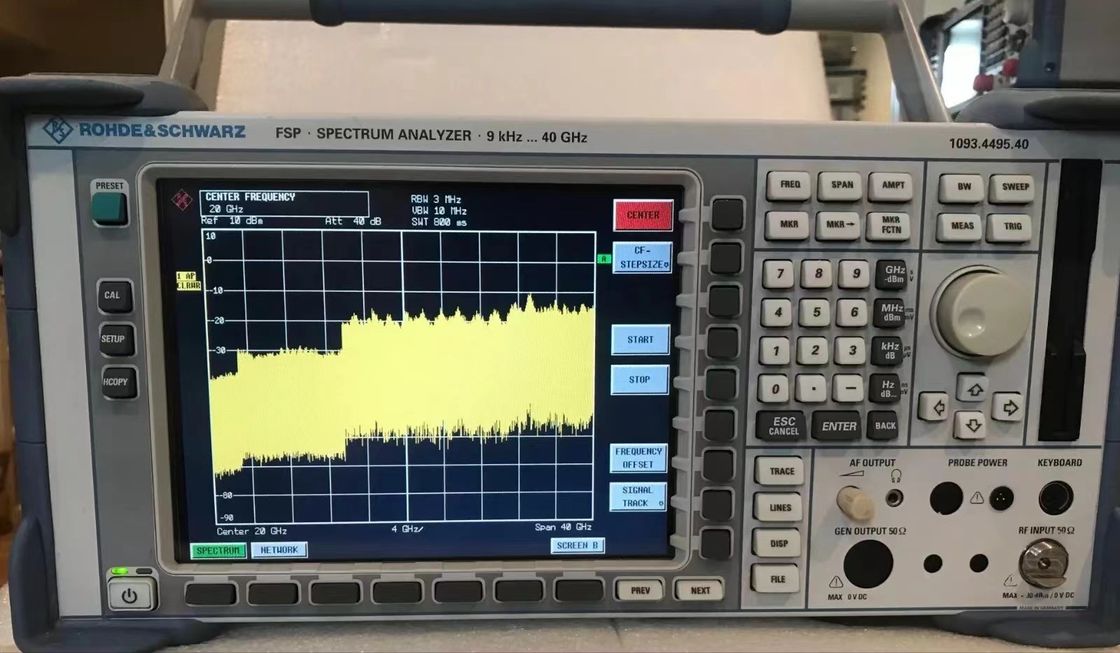

Анализатор радиочастотного спектра Rohde Schwarz FSP40 для анализа сигнала

Rohde and Schwarz FSP40 общего назначенияАнализатор спектра от 9 кГц до 40 ГГц

Функции:

• FSP40 — это анализатор спектра 40 ГГц от Rohde & Schwarz.Анализатор спектра измеряет мощность спектров известных и неизвестных сигналов.Анализаторы спектра собирают такую ​​информацию, как величина входного сигнала по сравнению с его частотой.Основное назначение анализаторов спектра в качестве частотного анализатора — документирование и анализ входных электрических сигналов, а также спектральных составов других сигналов.
• Анализатор спектра FSP40 от Rohde & Schwarz способен тестировать побочные излучения, предусмотренные спецификациями GSM, и имеет встроенное ПО, позволяющее измерять мощность соседнего канала (ACP) для проекта партнерства W-CDMA/третьего поколения (3GPP).
• Это измерение реализовано в Rohde & Schwarz FSP40 с помощью автоматических программ тестирования, которые выполняют все необходимые настройки, измерения и фильтрацию.Электронный аттенюатор для анализатора спектра повышает доступность для использования на производстве и позволяет выполнять ряд операций переключения в неизнашиваемом диапазоне настройки 30 дБ с шагом 5 дБ.

Основные моменты:

• Цветной TFT-дисплей 21 см.
• Полоса разрешения от 1 Гц до 10 МГц
• Детектор среднеквадратичных значений для быстрых и воспроизводимых измерений сигналов с цифровой модуляцией
• Диапазон частот: от 9 кГц до 3 ГГц, 7 ГГц, 13 ГГц, 30 ГГц и 40 ГГц.
• Полоса разрешения от 1 Гц до 10 МГц
• Отображаемый средний уровень шума -155 дБм (1 Гц)
• Фазовый шум -113 дБ (1 Гц) при 10 кГц
• Канальные фильтры от 100 Гц до 5 МГц и фильтры RRC
• Фильтры БПФ от 1 Гц до 30 кГц
• Полоса пропускания электромагнитных помех и квазипиковый детектор
• Функции измерения для TOI, MC ACP(R), OBW, CCDF, APD и т. д.
• Приложения для измерения стандартов сотовой связи и общего назначения, например, фазового шума, коэффициента шума и т. д.​
