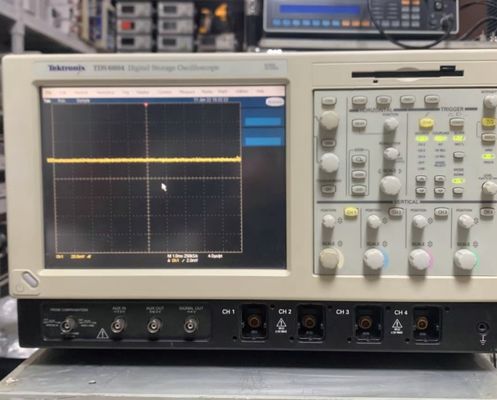

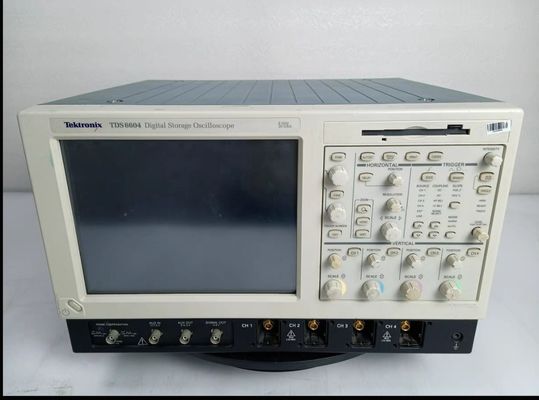

Оциллоскоп TDS6604 представляет собой высокопроизводительное решение для проверки, отладки и характеристики сложных электронных конструкций.простота эксплуатации и открытая связь с средой проектирования;Классические аналоговые элементы управления, большой сенсорный дисплей и графические меню обеспечивают интуитивное управление.Открытый доступ к операционной системе Windows обеспечивает беспрецедентную настройку и расширение.

С полосой пропускания 6 ГГц и скоростью отбора образцов 20 ГС/с на 2 канале или скоростью отбора образцов 10 ГС/с на 4 канале одновременно, TDS6604 обеспечивает непревзойденные измерения целостности сигнала.Высокопроизводительный анализ джитра до 1.5 psRMS достигается благодаря исключительной производительности запуска и захвата и применяемому программному обеспечению.

Решения TDS6604 для доступа к сигналу с высокой пропускной способностью включают одноконтактные активные зонды P7260 6 ГГц и дифференциальные зонды P7330 3,5 ГГц.Небольшие формы и широкий ассортимент аксессуаров обеспечивают эффективностьКроме того, TDS6604 включает в себя систему взаимосвязи сигналов TekConnect.Этот интерфейс заменяет традиционные входные разъемы BNC удобным интерфейсом с положительным блокировкой, подходящим для более высокой пропускной способности системыЗонды серии P7000 непосредственно совместимы с TekConnect вместе с адаптерами, обеспечивающими входные соединения SMA, BNC, N и 1 Megohm BNC.

Особенности:

• Пропускная способность 6 ГГц для захвата самых быстрых сигналов в передовых цифровых конструкциях
• 20 GS/s Скорость отбора проб на 1 или 2 канала
• 10 ГС/с Скорость отбора проб на 3 или 4 канале
• Измерения джиттера до 1,5 psRMS
• Анализ и функциональность подключения
• Графический пользовательский интерфейс
• Управление с помощью классического прямого управления, сенсорного цветового дисплея или мыши
• Окружающая среда Windows
• Встроенная сеть
