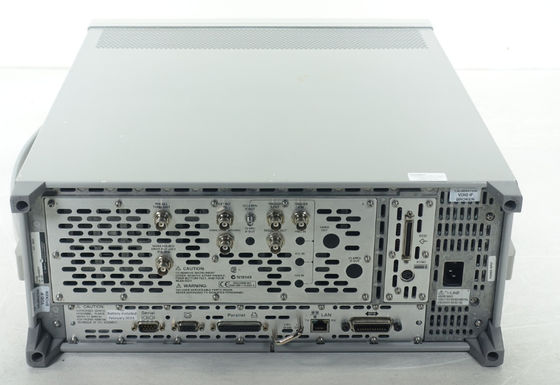

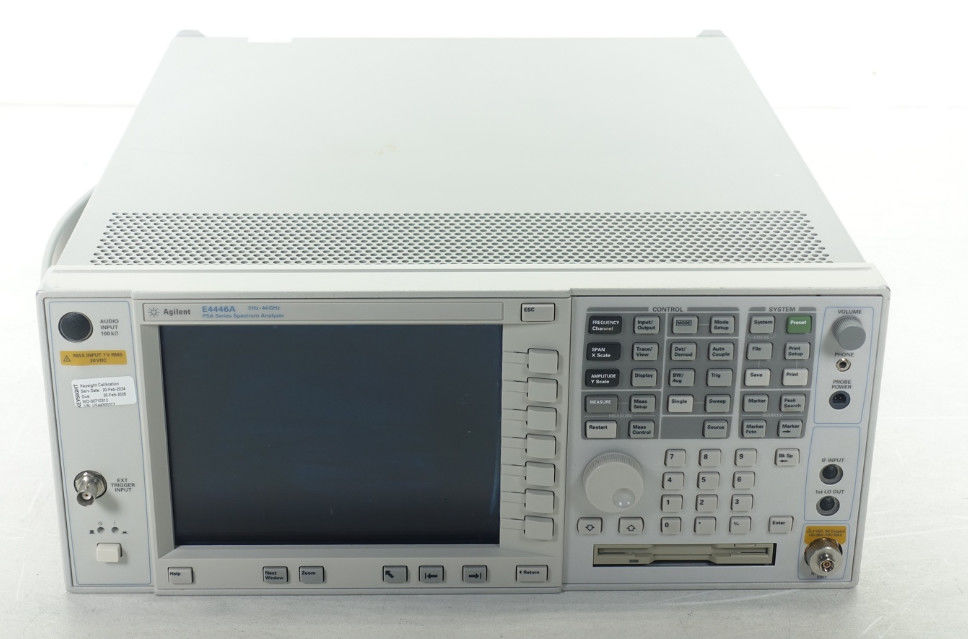

Универсальная портативная машинка спектрального анализатора E4446A для Keysight Agilent

Высокопроизводительный анализатор спектра Agilent E4446A PSA измеряет и контролирует сложные радиочастотные, микроволновые и миллиметровые сигналы в диапазоне частот до 44 ГГц.При использовании дополнительного внешнего смесителя диапазон частот расширяется до 110 ГГц при использовании внешнего смесителя Agilent и до 325 ГГц при использовании смесителей других производителей.Предложения Agilent по внешнему микшеру.


Анализатор спектра Agilent E4446A PSA
Agilent E4446A обеспечивает высокопроизводительный анализ спектра в диапазоне до 44 ГГц с мощными измерениями в один клик, общим набором функций и лучшим сочетанием гибкости, скорости, точности и динамического диапазона.
От измерения миллиметровых волн и фазового шума до поиска паразитных сигналов и анализа модуляции — семейство PSA предлагает уникальный и широкий спектр высокопроизводительных решений для научно-исследовательских и производственных инженеров в сотовой и развивающейся беспроводной связи, аэрокосмической и оборонной отраслях.
Миграция с PSA на PXA:

PXA N9030A, высокопроизводительный анализатор сигналов Agilent нового поколения, сочетает в себе техническое совершенство PSA с новейшими технологиями, что делает его логичной заменой PSA по форме и функциональности.Новый PXA N9030A предлагает более высокую производительность, более широкую полосу пропускания анализа и более широкие возможности подключения.


Производительность

• Точность абсолютной амплитуды +/-0,19 дБ
• -154 дБм отображаемый средний уровень шума (DANL)
• Фазовый шум -118 дБн/Гц при отстройке 10 кГц
• Динамический диапазон ACLR W-CDMA 81 дБ

Пропускная способность анализа

• Полоса анализа 10 МГц (опция B7J для базового режима)
• Дополнительная полоса анализа 40 или 80 МГц для захвата и измерения сложных сигналов.Посмотреть демо
• -78 дБ (номинально) интермодуляция третьего порядка для полосы анализа 40 или 80 МГц
• Полоса анализа до 300 МГц для калиброванных измерений VSA
• Максимальный динамический диапазон трех уровней при 1 ГГц: 116 дБ.
• Стандартный диапазон аттенюатора: 70 дБ
• Стандартный размер шага аттенюатора: 2 дБ



Гибкость

• Гибкая платформа с 16 дополнительными, простыми в использовании встроенными функциями измерения и опциями аппаратного обеспечения.
• Измерение мощности одной кнопкой Agilent PowerSuite входит в стандартную комплектацию
