Tektronix DSA72004B Осциллоскоп с полосой пропускания 20 ГГц 4 канала и цифровым серийным анализатором скорости выборки 50 ГС/с

Tektronix DSA72004B Осциллоскоп с полосой пропускания 20 ГГц 4 канала и цифровым серийным анализатором скорости выборки 50 ГС/с

Наименование марки:	Tektronix
Номер модели:	DSA72004B
МОК:	1 комплект
Цена:	Подлежит обсуждению
Условия оплаты:	T/T

Подробная информация

Описание продукта

Рейтинги и отзывы

Подробная информация

Место происхождения:

Сертификация:

Название продукта:

Осциллограф

Пропускная способность:

20 GHz

Каналы:

Скорость дискретизации:

50 ГС/с

Состояние:

Подержанный

Функции:

Протестировано, в полных рабочих условиях

Упаковывая детали:

Картон

Поставка способности:

В наличии

Выделить:

Tektronix DSA72004B

Оциллоскоп Tektronix DSA72004B

Интегрированный цифровой анализатор осциллоскопа

Описание продукта

Tektronix DSA72004B Осциллоскоп 20 ГГц 4 Ch 50 GS/S интегрированный цифровой серийный анализатор

Используемые РАНЬШЕ ВОЛДЕНИЕ Tektronix DSA72004B Осциллоскопы Цифровой серийный анализатор 20 ГГц 4 Ch 50 GS/s Осиллоскоп КАЛИБРИРОВАН

Обзор продукции

Оциллоскоп Tektronix DSA72004 обеспечивает исключительную производительность захвата и анализ сигнала.Откройте ваши реальные сигналы и захватить больше деталей сигнала с высочайшей в отрасли возможности захвата формы волныАвтоматизируйте настройку, сбор и анализ высокоскоростных серийных сигналов данных с помощью набора инструментов, разработанных для более быстрого проектирования и тестирования соответствия.

DSA72004 обладает исключительными характеристиками в области сбора и анализа сигналов, простотой работы и непревзойденными инструментами отладки, которые помогают ускорить выполнение ваших повседневных задач.Сочетание огромного экрана и интуитивного пользовательского интерфейса обеспечивает пользователю легкий доступ к максимальному количеству информации.

Ключевые особенности и преимущества

Ширина полосы 20 ГГц на всех четырех каналах одновременно
До 50 ГС/с скорость отбора проб в режиме реального времени
Длина записи до 200 Msamples с функцией MultiView ZoomTM для быстрой навигации
Наиболее быстрая скорость захвата формы волны с > 300 000 wfm/s Максимальная скорость захвата по каналу
Интегрированный цифровой серийный анализатор с специальной конфигурацией для высокоскоростного серийного проектирования и тестирования соответствия
Улучшенная пропускная способность к концу зонда расширена для поддержки нескольких этапов пропускной способности для повышения целостности сигнала
Pinpoint® Triggering с более чем 1400 комбинациями для решения практически любой ситуации
Уникальный серийный шаблон запуска до 3,125 Гбит/с и 8b/10b Стандартный протокол запуска для изоляции зависимых от шаблона эффектов и NRZ серийный тест-паттерн запуска до 6,25 Гбит/с
Серийный анализ данных и соответствие для PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
Наиболее популярный Jitter и измерение времени и анализ пакета поиск и маркировка событий для облегчения понимания отношений событий
MyScope® пользовательские окна и меню с правом щелчком мыши для исключительной эффективности
Программное обеспечение OpenChoice® с ОС Microsoft Windows XP позволяет встроенную сетевую связь и расширенный анализ

Заявления

Проверка конструкции, включая целостность сигнала, джиттер и анализ времени
Характеристика конструкции для высокоскоростных, сложных конструкций
Сертификационное тестирование последовательных потоков данных для отраслевых стандартов
Анализ и отладка шины памяти
Прототип включения и проверка питания
Исследование и исследование мимолетных явлений
Производственные испытания сложных систем
Спектральный анализ транзиторных или широкополосных радиочастотных сигналов

Доступные возможности

Код опциона	Описание
10XL	100 Мпроб/ч
20XL	250 Мпроб/ч
2XL	20 Мпроб/ч
5XL	50 Мпроб/ч
ASM	Расширенный поиск и маркировка событий
DDRA	Анализ шины памяти DDR
DJA	DPOJET Jitter и глазная диаграмма анализ
ДСПТ	Решение теста на соответствие DisplayPort
DVI	Решение испытания соответствия DVI
ET3	2 Программное обеспечение для проверки соответствия Ethernet
ФБД	Модуль соответствия FB-DIMM для серийных данных RT-Eye
HT3	Программное обеспечение для тестирования соответствия HDMI
IBA	Модуль соответствия InfiniBand для серийных данных RT-Eye
JA3	Расширенный анализ джиттеров
LT	Испытание предельной формы волны
MTH	Проверка маски для серийных стандартов до 4,25 Гбит/с. Включает восстановление аппаратных часов.
ПЦЭ	Программное обеспечение для анализа PCI ExpressTM
PTH	Протокол запуска и декодирования серийных сигналов с кодировкой 8b/10b до 3,125 Гбит/с. Включает восстановление аппаратных часов и запуск блокировки шаблонов.
PTH1	3.125 Гб/с Серийный зарядный механизм
ПТУ	Протокол запуска и декодирования серийных сигналов с кодировкой 8b/10b до 5 Гбит/с.
ПВР	Программное обеспечение для измерения и анализа мощности
R3DW	Покрытие услуг по ремонту 3 года (включая гарантийный период продукции); 3-летний период начинается с момента покупки инструмента клиентом
R5DW	Покрытие услуг по ремонту 5 лет (включая гарантийный период продукции); 5-летний период начинается с момента покупки инструмента клиентом.
РТЭ	Программное обеспечение для соответствия серийным данным и анализа
SAS	Серийный модуль SCSI
SLA	Анализ последовательной связи данных продвинутый (с выравниванием)
SLE	Анализ серийных ссылок на данные (без уравнения)
SST	Модуль программного обеспечения SATA и SAS для анализа и соответствия серийным данным RT-Eye
СТУ	Протокол запуска и декодирования серийных сигналов с кодировкой 8b/10b до 5 Гбит/с.
SVE	SignalVuTM Essentials - программное обеспечение для анализа векторного сигнала
SVM	Анализ модуляции общего назначения.
СВП	Расширенный анализ сигнала (включая измерения импульса).
TDSDVI	Решение испытания соответствия DVI
TDSET3	Программное обеспечение для проверки соответствия Ethernet
TDSHT3	Программное обеспечение для тестирования соответствия HDMI
TDSPTD	Протокол запускается и декодируется
TDSUSB2	Пакет испытаний соответствия USB2.0
USB	Только программное обеспечение для проверки соответствия USB 2.0
UWB	Ультраширокополосный спектральный анализ (включает WiMedia Alliance PHY interf. testing)

Часто задаваемые вопросы

Вы можете отправить заказ в Канаду или Австралию?

Мы отправляем заказы по всему миру.

Какой способ доставки вы используете?

Мы можем отправить по EMS, DHL, FedEx, UPS, TNT с номером отслеживания. Обычное время доставки составляет 4-7 рабочих дней.

Какой срок оплаты?

100% оплата T/T до отправки.

Как я могу задать еще вопрос?

Вы можете связаться с нами онлайн или оставить нам сообщения ниже.

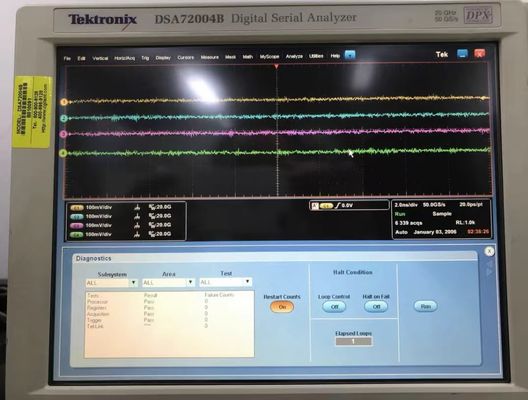

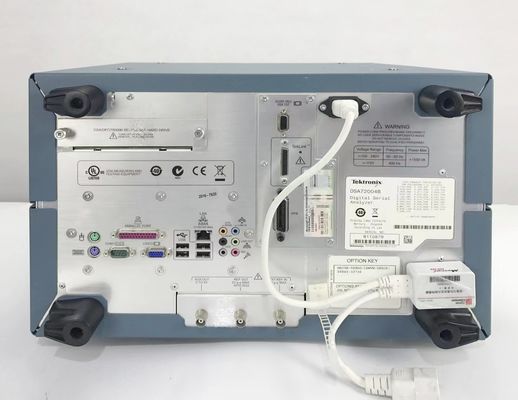

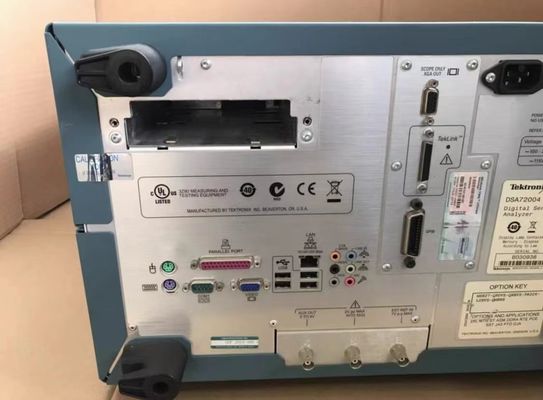

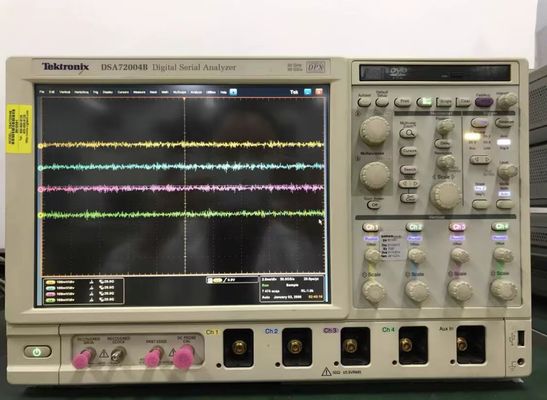

Изображения продукции
