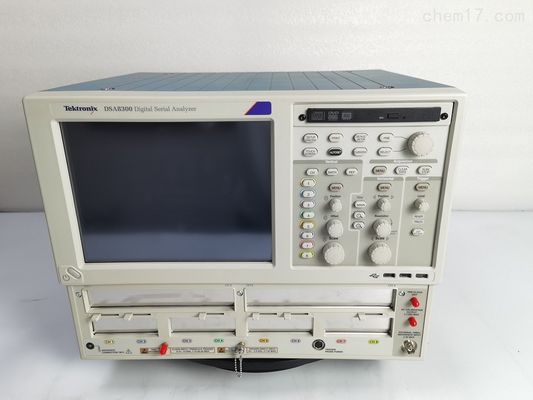

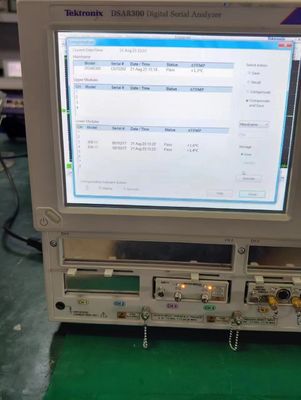

DSA8300 - это современный осциллоскоп эквивалентного времени, который обеспечивает высочайшую точность измерений и анализа для анализа сигналов связи.Анализ серийной сети данных, и приложений серийного анализа данных.

Ключевые характеристики производительности

• Низкий джитр базы времени:
  • 425 fs типично для до 8 одновременно приобретенных каналов
  • < 100 fs на 6 каналах с фазовым эталонным модулем 82A04B
• Наивысшее вертикальное разрешение в отрасли ∙ 16 бит A/D
• Электрическое разрешение: < 20 мкВ LSB (для полного диапазона 1 в)
• Оптическое разрешение от < 20 нВт для 80С07Б (1 мВт полного диапазона) до < 0,6 мВт для 80С10С (30 мВт полного диапазона)
• Оптические полосы до > 80 ГГц
• Электрические полосы до > 70 ГГц
• Более 120 автоматизированных измерений для NRZ, RZ и импульсных сигналов
• Автоматизированное тестирование масок с более чем 80 отраслевыми стандартами масок
• Комплексный анализ джитра/шума/BER/SER (80SJNB), поддержка комплексных измерений TDECQ1, СНДР2(заявки)

Ключевые особенности

Большое разнообразие оптических, электрических и аксессуарных модулей поддерживают ваши конкретные требования к испытаниям.

• Оптические модули
  • Оптические модули, поддерживающие скорость передачи данных от 155 Мбит/с до 10 Гбит/с до 40 Гбит/с до 100 Гбит/с до PAM4 для 50G/100G/200G/400G
  • Приемники оптического отсчета (ORR)1поддержка конкретных требований к испытаниям соответствия, установленным стандартами
  • Высокая оптическая чувствительность, низкий уровень шума и широкий динамический диапазон оптических модулей отбора проб позволяют точно тестировать и характеризовать стандарты оптической связи на короткие и длинные расстояния
  • Полностью калиброванные решения для восстановления часов, без необходимости ручной калибровки потери данных при сборе
  • Калиброванные измерения коэффициента вымирания и измерения ER с переменной коррекцией обеспечивают точность и повторяемость
• Электрические модули
  • Электрические пробники с очень низким уровнем шума (280 мкВ при 20 ГГц, 450 мкВ при 60 ГГц, типичные)
  • Выбираемые полосы пропускания2позволяет пользователю компрометировать пробирную полосу пропускания и шум для оптимальной производительности сбора данных
  • Удаленные образцы или компактные кабели модуля расширителя образцов минимизируют деградацию сигнала, позволяя образцу находиться в непосредственной близости от испытываемого устройства.
  • Высокопроизводительный интегрированный TDR (10 ps типичное время подъема шагов) поддерживает исключительную характеристику прерывности импеданса и высокий динамический диапазон для измерений S-параметров до 50 ГГц
• Анализ
  • Jitter, шум и BER анализ высокоскоростных скоростей серийных данных PAM4 и PAM2 NRZ от <1 GBd до 60 GBd дает представление о точных причинах закрытия глаз

  • Анализ сигналов PAM4 с комплексным анализом джитра, шума и BER для каждого отдельного глаза PAM и набор глобальных измерений, которые оценивают общие атрибуты сигналов PAM4

  • Автоматизация 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) обеспечивает тестирование и отладку оптических свойств TX ключевыми для SR4 Short Reach Ethernet
  • 80STDEC упрощает измерение высокопроизводительного передатчика и закрытия глаз дисперсии (TDEC), что делает его идеальным для производства и приложений проверки соответствия
  • Автоматическое тестирование масок с более чем 80 масками, соответствующими отраслевым стандартам. Новые маски могут быть импортированы в DSA8300 для поддержки новых новых стандартов. Пользователи могут определять свои собственные маски для автоматического тестирования масок.
  • Jitter, шум, BER, тестирование масок и анализ последовательной связи данных (SDLA) предоставляются через 80SJNB Essentials и Advanced Software Application Options
  • Усовершенствованный анализ TDR, измерения S-параметров, извлечение модели моделирования и возможности моделирования последовательной связи предоставляются IConnect®Варианты программного обеспечения
  • Программное обеспечение 400G-M4 для анализа оптического производства обеспечивает анализ оптического передатчика и дисперсии закрытия глаз (TDECQ)
• Высокая пропускная способность
  • Высокая скорость отбора проб до 200 кС/с на канал
  • Эффективный программный интерфейс (IEEE-488, Ethernet или доступ к локальному процессору) обеспечивает высокую пропускную способность тестов

Заявления

• Проектирование/проверка компонентов и систем телекоммуникаций и данных
• Производство/испытание на соответствие требованиям ITU/ANSI/IEEE/SONET/SDH
• Высокопроизводительные измерения TDR с истинным дифференциалом
• Характеристика импеданса и анализ сети для приложений серийных данных, включая S-параметры
• Расширенный анализ джитра, шума, BER и SDLA
• Симуляция диаграмм каналов и глаз и моделирование на основе измерений с помощью IConnect.

Высокая производительность с необычайной универсальностью

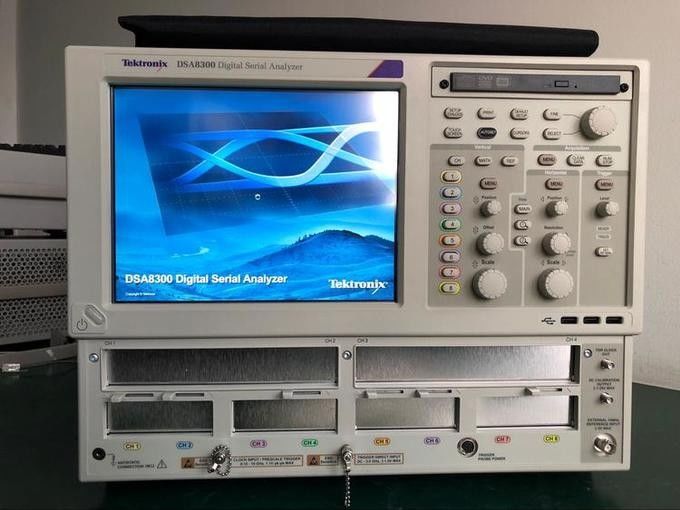

Цифровой серийный анализатор DSA8300 является самым универсальным инструментом для разработки и тестирования коммуникаций, компьютеров и бытовой электроники, которые используют многогигабитную передачу данных.Он используется для характеристики оптических и электрических передатчиков, а также проверку соответствия устройств, модулей и систем, используемых в этих продуктах.

Кроме того, DSA8300 хорошо подходит для характеристики пути электрического сигнала, будь то для пакетов, печатных плат или электрических кабелей.и наиболее расширяемая модульная архитектура, DSA8300 обеспечивает высокопроизводительный анализ TDR и взаимосвязей, наиболее точный анализ нарушений сигнала и расчеты BER для текущей и новой технологии последовательных данных.
