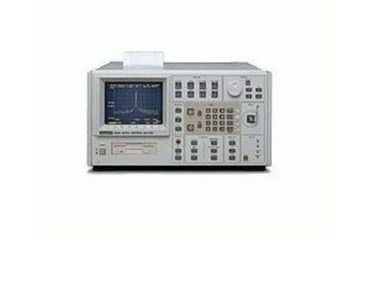

• Q8383 оптически анализатор от Advantest. Оптически спектральный анализатор, также вызвал оптически анализатор, аппаратура точности которая измеряет силу оптически источника. Это электронное испытательное оборудование для контролировать распределение силы над определенной пядью длины волны. Оно показывает измерение в диаграмме, где сила вертикальный масштаб и длина волны горизонтальный масштаб.

Дополнительные особенности:

• Оптически спектральный анализатор с низкой зависимостью поляризации для оптически усилителей
• Измерение силы
• Измерение света ИМПа ульс

Спектральные значения

• Длина волны: 550 до 1750 nm
• Разрешение (полуценная ширина): 0,1 до 5 nm, 1/2/5 шагов
• Точность измерения: ±0.2 nm
• Принцип измерения: поляризаци-компенсированный двойной монохроматор пропуска
• Пядь: 1 до 1200 nm, 0 nm

Уровень

Обработка

• Время измерения: 0,8 второго для пяди 200 nm
• Память: 32 кривой, 10 установок аппаратуры, дисковод ½ 3»
• Анализ усилителей (EDFA): диаграмма шума, самопроизвольно излучение, сила, увеличение; Ширина полосы частот dB x, пиковая длина волны, etc.

Интерфейсы

• Оптически соединитель: FC без контакта в волокне
• Дистанционное управление: IEC625 (IEEE488)
• Принтер: встроенный принтер (стандарт) или выход к прокладчику через автобус IEC/IEEE

Общие данные

• Электропитание: 90 до 250 v, 48/66 Hz, 180 VA
• Размеры (w x h x d); вес: 424 mm x 221 mm x 450 mm; 29 kg

Advantest Q8383 высокосортный спектральный анализатор с монохроматором двух-пропуска и весьма - низкая зависимость поляризации. Спасибо особенный метод использовали, значение dB ±0.05 можно гарантировать, типичное значение как низки как 0,02 dB.

Вместе с высокой точностью ширины полосы частот разрешения, Q8383 можно использовать для того чтобы выполнить точные измерения силы.

Все эти особенности делают Q8383 идеальную измеряя аппаратуру для erbiumdoped усилителей волокна (EDFA). Особенная функция измерения позволяет определению диаграммы шума, увеличения и самопроизвольно излучения простым сравнением сигнала на входном сигнале усилителя с сигналом на выходе усилителя. Все эти особенности конечно также большего преимущества для измерения лазерных диодов, СИД и других источников света. Функция подбора кривой сразу показывает характеристику electroluminescence путем приспособление гауссового распределения в спектр излучения. Это ценная помощь в измерении данных допинг эрбием усилителей волокна (EDFA) и LDs. Особенные функции для пульсированного света позволяют измерениям колец волокна и систем передачи Soliton. Внутренний или внешний вызывать возможен.

Время измерения 0,8 во-вторых для пяди 200 nm и меняет как функция пяди. Самая высокая чувствительность достигана для широкополосных источников с разрешением 5 nm, пока узкополосные источники (лазер) можно надежно проанализировать вниз к уровню шума даже с узкими ширинами полосы частот разрешения. Функция нормированности совместно с источником белого света включает сразу измерение характеристик передачи и потери оптически фильтров и волокон.

В дополнение к анализу усилителя, разносторонним режимам работы монитора как дисплей верхнего слоя, сравнению с содержанием памяти, дисплею 2 отдельных диаграмм (полиэкрана), функции метра силы, пользе нескольких отметок, нормированности и сразу отсчету затухания передачи так же, как автоматического анализа ширины полосы частот (например полуценного измерения ширины к RMS и методу конверта), подбору кривой и много других особенностей облегчить деятельность анализатора и упростить анализ через автобус IEC/IEEE.

Стандартный встроенный дисковод использован как носитель записи. , который хранят двоичные данные можно проанализировать с соотвествующей программой под MS-WINDOWS, скопировать в документы и напечатать. Высокоскоростной встроенный термальный принтер обеспечивает hardcopy результатов измерения со всеми устанавливая параметрами не позднее 8 секунд.
