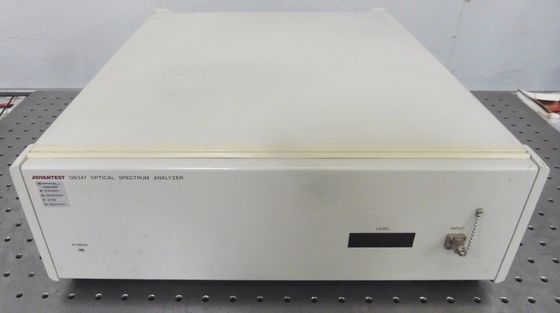

Спектральный анализатор прочное ADVANTEST WDM Multiscene оптически Q8347

Name: Спектральный анализатор прочное ADVANTEST WDM Multiscene оптически Q8347
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: Q8347
Availability: InStock

Наименование марки:	ADVANTEST
Номер модели:	Q8347
МОК:	1 набор
цена:	Подлежит обсуждению
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Япония

Название продукта:

ADVANTEST Q8347

Ряд анализа сцепления::

±165 mm

Скорость измерения::

Разрешение 0,001 nm на диапазоне 500 nm

Условие:

Принадлежащий Пре

Точность:

GHz ±1 в оптически режиме частоты

Высокое разрешение::

0,01 nm (на µm 1,55) 0,001 nm (на 0,5 µm) 1 GHz (на оптически режиме частоты)

Поставка способности:

в запасе

Выделить:

Спектральный анализатор Multiscene оптически

Спектральный анализатор WDM оптически

ADVANTEST Q8347

Описание продукта

ADVANTEST Q8347 оценивает оптически фильтры Узкодиапазон-пропуска для спектрального анализатора WDM оптически

Описание ADVANTEST Q8347

Спектральный анализатор Q8347 увеличил представление спектрального анализатора используя систему спектра Фурье с интерферометром Michelson. Q8347 достигает разрешения длины волны 0,01 nm и точностей длины волны ±0.01 nm (разрешения 1 GHz и точности GHz ±1 в оптически режиме частоты) на полосе спектра 1550 nm. К тому же, Q8347 способно на точно измерять каждую длину волны оптически сигнала передачи передавать по мультиплексу разделения длины волны (WDM) путем отделять спектры. Особенно соответствующее для оценивая характеристик оптически фильтров узкодиапазон-пропуска используемых для WDM как решетки AWG и волокна. Также, Q8347 сильно для анализировать чирпы от передачи LDs и Soliton.

Особенность:

Функция памяти: 16 экранов (измеренные данные) с экранами резервной копии батареи 10 (измеренными условиями) с дискетой резервной копии батареи (MS-DOS MB KB/1.2 формата 720)
Дисплей: Частота, супер наводит, 3-D, разделение в 2 части, функция контроля тенденции (силы, длины волны) курсора, изготовление на заказ дисплея Corlor, перечисление
Соединитель входного сигнала: Соединитель FC (внутреннее волокно: ПК протер, GI 50/125)
Данные Outpu: tGP-IB оборудованное как стандарт, сразу выход прокладчика, встроенный принтер (скорость печатания: sec 8. или более менее)

Оптически консервная банка частоты показала

В дополнение к общему режиму работы монитора длины волны, измеренный спектр можно показать как оптически частоты. По мере того как свет можно сразу прочитать в блоках THz, полезно для измерять оптически WDM и чирпы от LDs, и для анализировать систему передачи Soliton.

Анализ сцепления ±165 mm

По мере того как Q8347 использует интерферометр Michelson, система способна на выполнять анализ сцепления. Эта функция позволяет легкой оценке проведения подавления шума LDs для оптических дисков. Furthermore, ход интерферометра можно значительно увеличить для того чтобы позволить анализу быть сделанным в ряде ±165 mm. Таким образом, больше детального анализа может быть режимом, над и над обычным вторичным максимальным максимальным значением (значением α).

Функция подбора кривой

Q8347 предусматривает подбор кривой с sech2 и гауссовыми функциями. Таким образом, полезно для анализа спектра системы передачи Soliton.

Спецификации	Режим	Нормальный режим	Высокий режим разрешения
Wevelength	Ряд измерения	0,35 до 1.75µm
	Максимальн Разрешение	Приблизительно 0,1 nm/1.55µm Приблизительно 0,05 nm/0.85µm	Приблизительно 0,01 nm/1.55µm Приблизительно 0,003 nm/0.85µm
	Точность	±0.1 nm или более менее	±0.01 nm или более менее
	Пядь	0,01 nm/DIV к 140 nm/DIV
Уровень	Ряд измерения (Чувствительность входного сигнала)	72 до dBm +10 (1,2 до µm 1,6) 65 до dBm +10 (0,7 до µm 1,6) 42 до dBm +10 (0,35 до µm 1,75) Минимальный уровень измерен над пядью 50 nm и 16times усреднять
	Точность	dB ±1.0 (780 nm), dB ±0.7 (1310 nm. уровень входного сигнала 1550 nm) – dBm 10
	Линеарности (*1)	dB ±0.1 dB/-20 или более менее dB ±0.5 dB/-30 или более менее
	Динамический диапазон (*2)	dB 35 или больше (значение между пиком и средним уровнем шума дисплея)
	Повторимость включая Зависимость поляризации (*3)	dB ±0.1 или более менее (23±5ºC)
	Масштаб	0,2, 0,5, 1,0, 2,0, 5,0, 10,0 dB/DIV, и ЛИНЕЙНОГО
Стандарт Аксессуары	Силовой кабель	A01402 2
	Взрыватель	EAWK4A/2A 2 по каждому
	Кабель соединения	1
	Бумага принтера	1
	Дискета	3,5 дюйма 2DD 1
	Руководство по эксплуатации	1
