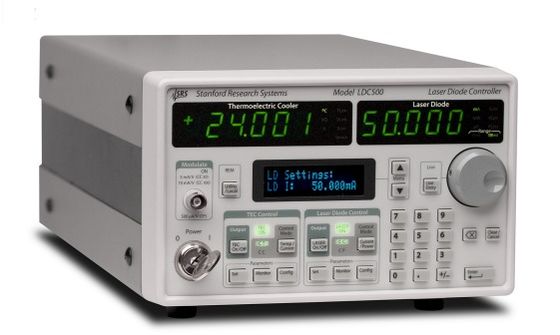

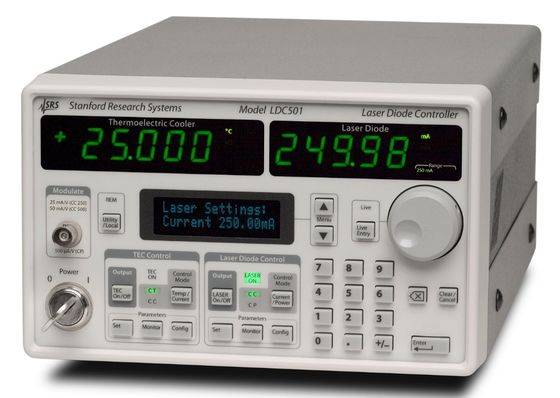

SRS Stanford Research Systems Модель LDC500 Серия Контроллер Лазерного Диода LDC500 LDC501 LDC502
| Наименование марки: | SRS |
| Номер модели: | LDC500/LDC501/LDC502 |
| МОК: | 1 комплект |
| Цена: | Подлежит обсуждению |
| Условия оплаты: | T/T |
LDC502 Лазерный диодный контроллер
,Контроллер серии SRS LDC500
SRS Стэнфордские исследовательские системы Модель LDC500 Серия Лазерный диодный контроллер LDC501 LDC502
Описание SRS Stanford Research SystemsLDC500 LDC501 LDC502Лазерный диодный контроллер
Введение лазерного диода серии LDC500Контроллерыстабильные источники тока с низким уровнем шума, с встроенными контроллерами температурыдоступные ценыСерия LDC500 является идеальным инструментом для контроля тока и температуры ваших лазерных диодов.У них есть производительность и функции, которые вы ожидаете от инструментов, которые стоят в два раза дороже..
Серия LDC500 - идеальный инструмент для управления током и температурой лазерных диодов.LDC501 имеет выходной ток до 500 мА с менее 1LDC502 обеспечивает до 2 A тока.
С низкошумным источником тока, высокоточным температурным контроллером 36 Вт и стандартными компьютерными интерфейсами, включая Ethernet,Серия LDC500 является правильным выбором для ваших лазерных диодных испытаний и контрольных приложений.

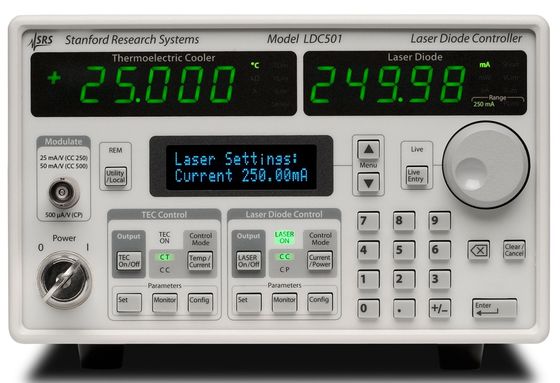

Простой в использовании интерфейс
Серия LDC500 имеет интуитивно понятный пользовательский интерфейс,и многие пользователи впервые смогут управлять инструментом без необходимости раскрывать руководство (хотя мы рекомендуем читать руководство)В отличие от конкурентных моделей, контроллеры серии LDC500 имеют специальный дисплей на передней панели для ввода параметров.Вам не нужно жертвовать мониторинга температуры или тока просто изменить настройки инструмента ̇у вас есть отдельный двух-линейныйКроме того, яркие 5-значные зеленые светодиодные дисплеи постоянно отслеживают ток и температуру, и достаточно большие, чтобы легко читать из любой точки лаборатории.
Линейные источники питания
Независимые линейные источники питания используются для лазерного диодного контроллера и контроллера температуры.и обеспечить ультра-чистый, стабильная изоляция мощности.
Стабильный лазерный диодный контроллер
Чтобы обеспечить стабильный оптический выход от вашего лазерного диода, контроллеры LD серии LDC500 были разработаны для обеспечения бесшумной, точной работы.имеют автоматизированные настройки испытаний, шум составляет всего 0,3 μA rms, и они отвечают спецификации дрейфа 10 ppm/°C.
У контроллеров есть два режима работы для лазерного диода: постоянный ток и постоянная мощность.режим постоянной оптической мощности (CP) служит источнику тока для поддержания постоянного сигнала на фотодиоде монитораОба режима управления позволяют добавлять внешний модулирующий сигнал с регулируемой полосой до 1 МГц (в режиме CC) или 10 кГц (в режиме CP).
Еще одна удобная особенность, которую предлагает серия LDC500, - это полностью программируемое фотодиодное напряжение.или удаленно с помощью одного из компьютерных интерфейсов.
Контроллер температуры 36 Вт
Интегрированный 36 Вт контроллер температуры серии LDC500 позволяет регулировать температуру с разрешением 0,001 °C и измерять температуру с точностью 0,01 °C (с калиброванным датчиком).Он поддерживает типичную стабильность 00,0005 °C/°C по отношению к комнатной температуре, и имеет очень широкий диапазон регулирования температуры.
Контроллер TEC также имеет два режима работы: режим постоянной температуры (CT) контролирует ток TEC для поддержания фиксированной температуры (или необработанного значения датчика),в то время как режим постоянного тока (CC) работает TEC с фиксированным токомТермисторы, RTD и IC сенсоры все поддерживаются.
Серия LDC500 предлагает функцию автоматической настройки, которая автоматически оптимизирует параметры петли PID контроллера.Динамический переход между режимами CT и CC для TEC также прост.Просто нажмите кнопку Temp / Current.
Защита лазерным диодом
Многочисленные защитные функции лазерных диодов, включая медленное включение, регулируемые ограничения тока и регулируемое соответствие напряжения, обеспечивают безопасность ваших лазерных диодов при возникновении неожиданных событий.Быстрое зажимание и отключение обеспечивают дополнительную защиту от перерывного контакта с лазеромВ сочетании, эти функции обеспечивают беспроблемное, безопасное управление вашим лазерным диодом.
Управление компьютером
Дистанционное управление серии LDC500 поддерживается интерфейсами GPIB, RS-232 и Ethernet.До девяти полных конфигураций приборов могут быть сохранены в нелеткой памяти и отозваны в любое времяДля синхронизации с другим испытательным оборудованием также доступен выход TTL.
Передача без ударов
Уникальная особенность серии LDC500 - это динамическая "бесбольная передача" между режимами CC и CP.Эта функция означает, что вам не нужно отключать лазер, чтобы переключиться на режимы просто нажмите кнопку "Текущий" / "Сила".
Ключевые особенности SRS Stanford Research SystemsLDC500 LDC501 LDC502 Лазерный диодный контроллер
Драйвер лазерного диода
- 100 мА, 500 мА или 2 А
- Ультранизкий дрейф (< 10 ppm/°C)
- < 0,3 μA шум тока (LDC500)
- GPIB, RS-232 и Ethernet
Контроллер TEC
- Выходная мощность 36 Вт
- Сверхвысокая стабильность (0.0005 °C/°C)
- Автоматическая настройка параметров петли
- Динамическое переключение режима CC & CT
СпецификацияLDC500 LDC501 LDC502
| Источник лазерного диода | Фотодиод монитора | ||
| Текущий источник | Плотное напряжение | от 0 до 5 В, программируемые | |
| Диапазон | от 0 до 100 мА, от 0 до 50 мА (LDC500) | Диапазон тока PD | от 0 до 5000 μA (LDC500 и LDC501), |
| от 0 до 500 мА, от 0 до 250 мА (LDC501) | от 0 до 10 000 μA (LDC502) | ||
| от 0 до 2 А, от 0 до 1 А (LDC502) | Разрешение точки установки | 0.1 μA (CP режим) | |
| Разрешение точки установки | 1 μA ((LDC500), 10 μA (LDC501), 0,1 mA (LDC502) | Точность точки установки | ±2 μA (LDC500/LDC501) |
| Точность | ± 0,02 % от полной шкалы | ±4 μA ((LDC502) | |
| Импеданс выхода | > 1 МΩ (DC) | Измерение и отображение | |
| Стабильность | Выходной ток | ||
| Тепловые | < 10 ppm/°C | Резолюция | 1μA (LDC500), 10μA (LDC501), 0,1 mA (LDC502) |
| Краткосрочные | < 5 ppm по полной шкале (1 ч.) | Точность | ± 0,02 % FS |
| Долгосрочные | < 15 ppm по полной шкале (24 ч.) | Фотодиодный ток | |
| Шум | LDC500 (10 Hz - 1 MHz) | Резолюция | 0.1 μA |
| 0.9 μA rms (высокий диапазон / высокая пропускная способность) | Точность | ± 0,02 % FS | |
| 0.6 μA rms (высокий диапазон / низкая пропускная способность) | Напряжение лазерного диода вперед | ||
| 0.5 μA rms (низкий диапазон / высокая пропускная способность) | Резолюция | 1 мВ | |
| LDC501 (10 Hz - 1 MHz) | Точность | ± 0,02 % FS (четыре провода) | |
| 4.5 μA rms (высокий диапазон / высокая пропускная способность) | Контроллер температуры | ||
| 1.5 μA rms (высокий диапазон / низкая пропускная способность) | Контроль температуры | ||
| 2.3 μA rms (низкий диапазон / высокая пропускная способность) | Диапазон управления | ||
| 1 μA rms (низкий диапазон / низкая пропускная способность) | датчик IC | -55 °C до +150 °C | |
| LDC502 (10 Hz - 1 MHz) | Датчик резистора | -150 °C до +250 °C (10 Ω до 500 kΩ) | |
| 25 μA rms (высокий диапазон / высокая пропускная способность) | Разрешение точки установки | ||
| 5.0 μA rms (высокий диапазон / низкая пропускная способность) | Температура | 00,001 °C | |
| 10 μA rms (низкий диапазон / высокая пропускная способность) | Сопротивление | 0.1 Ω | |
| 3.5 μA rms (низкий диапазон / низкая пропускная способность) | Точность точки установки | ||
| Соответствие | Температура | ±0,01 °C (зависит от датчика) | |
| Диапазон | от 0 до 10 В, программируемые | Сопротивление | 0.1 % сопротивления датчика |
| Резолюция | 10 мВ | Стабильность (типично) | (с использованием термистора NTC мощностью 10 kΩ) |
| Точность | 0.2 В | Тепловые | 00,0005 °C/°C (против окружающей среды) |
| Текущий предел | Краткосрочный | ± 0,001 °C (1 час) | |
| Диапазон | от 0 до 100 мА, от 0 до 50 мА (LDC500) | Долгосрочные | ± 0,002°C (24 ч.) |
| от 0 до 500 мА, от 0 до 250 мА (LDC501) | Алгоритм управления | PID | |
| от 0 до 2 А, от 0 до 1 А (LDC502) | Автоматическая настройка | Ответ на шаг | |
| Резолюция | 10 μA (LDC500 и LDC501), 0,1 mA (LDC502) | Датчики температуры | |
| Точность | ±0,1 мА (LDC500 & LDC501), ±0,4 мА (LDC502) | Термисторы | от 10 Ω до 500 kΩ (10 μA, 100 μA, 1000 μA возбуждения) |
| НТД | Pt-100, Pt-1000 (1 мА возбуждения) | ||
| Аналоговая модуляция | Датчики напряжения IC | LM335 и эквивалент | |
| Диапазон ввода | -10 В до +10 В | Датчики тока IC | AD590 и эквивалент |
| Импеданс ввода | 2 кΩ, тип. | Выход TEC | |
| Прибыль | Тип источника | Линейный биполярный источник тока | |
| Режим CC | LDC500 | Текущий диапазон | -4,5 A до +4,5 A |
| 10 mA/V (высокий диапазон), 5 mA/V (низкий диапазон) | Разрешение точки установки | 1 мА | |
| LDC501 | Точность точки установки | ± 5 мА | |
| 50 mA/V (высокий диапазон), 25 mA/V (низкий диапазон) | Максимальная мощность | 36 Вт | |
| LDC502 | Напряжение соответствия | > 8 VDC | |
| 200 mA/V (высокий диапазон), 100 mA/V (низкий диапазон) | Шум тока | < 0,1 мА rms @ 1 A выход, < 0,2 мА rms @ 4 A выход (10 Гц до 1 МГц) | |
| Режим CP | LDC500 и LDC501 | Текущие пределы | |
| 500 μA/V (PD ток) | Диапазон | от 0 до 4,5 А | |
| LDC502 | Точность | ± 5 мА | |

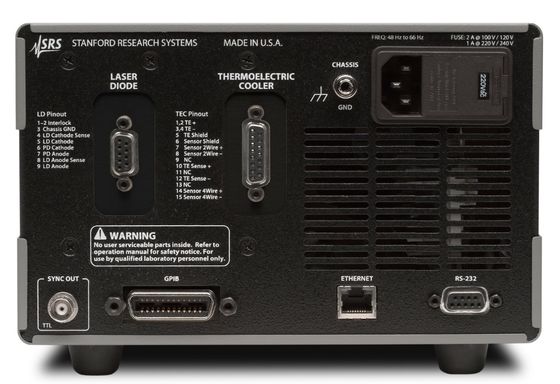

| 1000 碌A/V (PD ток) | Коннекторы приборов | DB9-F (лазерный диод), DB15-F (TEC) BNC (модулирующий, запускающий выход) | |
| Пропускная способность (-3 dB) | Дистанционные интерфейсы | GPIB (IEEE488.2), RS-232, Ethernet | |
| Режим CC | DC до 1,0 МГц (высокая пропускная способность, LDC500 & LDC501) | Сила | 100/120VAC или 220/240VAC, 50Hz/60Hz, 100W |
| DC до 0,8 МГц (высокая пропускная способность, LDC502) | Размеры | 7"×5"×15" (WHL) | |
| DC до 10 кГц (низкая пропускная способность, LDC500/ LDC501/ LDC502) | Вес | 15 фунтов. | |
| Режим CP | Прямой ток до 5 кГц (высокая пропускная способность) | Гарантия | Один год запчастей и труда по дефектам в материале и рабочей силе |
| Прямой ток до 100 Гц (низкая пропускная способность) | |||
Информация о заказах для LDC500 LDC501 LDC502
Контроллер лазерного диода LDC500
LDC501 Лазерный диодный контроллер
LDC502 Лазерный диодный контроллер
O500RM Решетка для установки на стойке для серии LDC
O500C1 6' LD кабель с летящими проводами
O500C2 6' TEC кабель с летящими проводами
O500C3 6' LD кабель с разъемом D
O500C4 6' TEC кабель w/ D соединитель
O500C5 12' LD кабель с разъемом D
O500C6 12' TEC кабель w/ D соединитель
