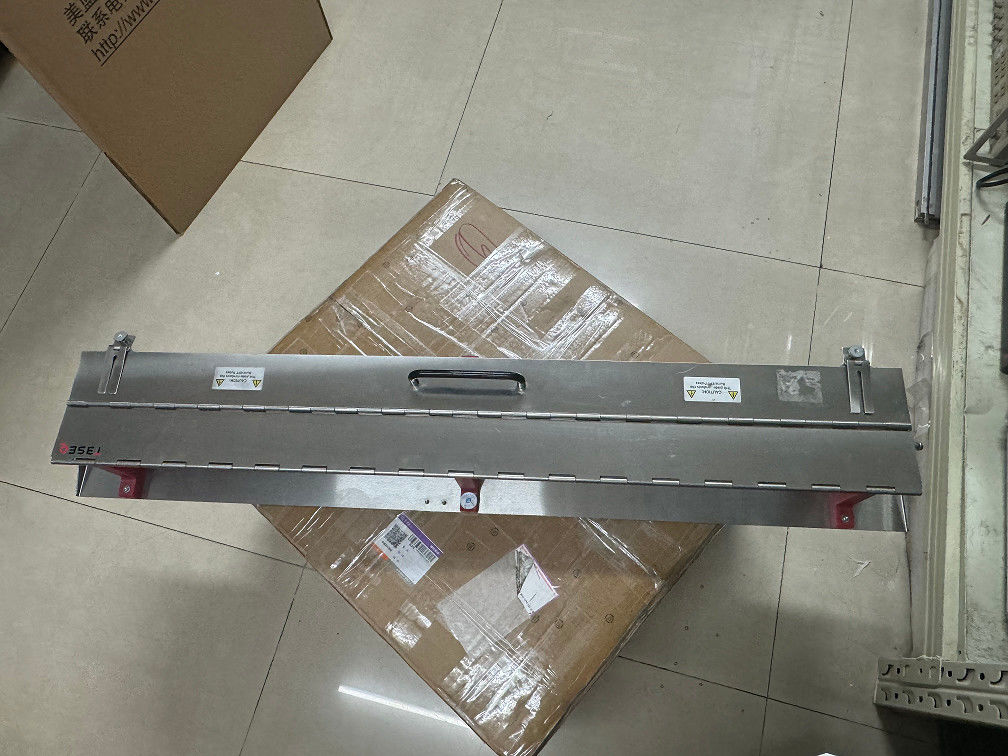

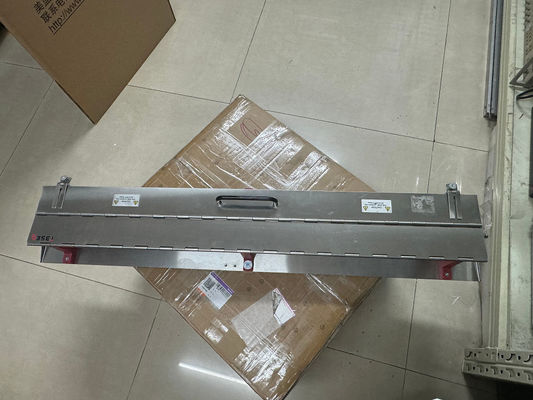

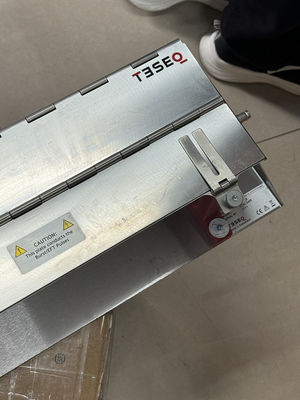

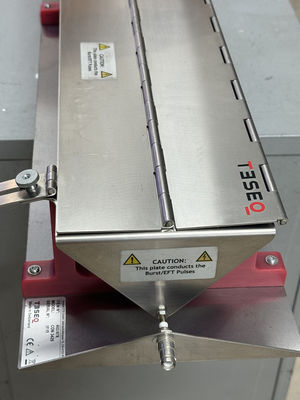

Teseq CDN 3425 Капацитивная сцепная зажимка Диапазон частот от 150 кГц до 230 МГц

Основные характеристикиTeseq CDN 3425 Капацитивная сцепная зажимка

• В основном используется для соединения импульсов взрыва / EFT с линиями передачи данных. Он также может использоваться для линий электропередач, где нет CDN, таких как линии высокого тока более 200 А.

• Разработан для проведения испытаний на устойчивость в соответствии с EN 61000-4-6 и другими стандартами EMC.

• Вводит радиочастотные сигналы на кабели (например, линии электропередачи, линии передачи данных) без гальванического контакта.

Диапазон частот: от 150 кГц до 230 МГц (отражает типичные требования к испытаниям на иммунитет).

Капацитет сцепления:Капацитивное сцепление с помощью конструкции сцепления: от 100 до 200 pF (в зависимости от геометрии кабеля и установки).

Импеданс:150 Ω номинального импеданса (соответствует стандартным настройкам испытаний для радиочастотного иммунитета).

Максимальное испытательное напряжение/течение: до 200 В ВВ (в зависимости от установки испытания и рекомендаций по безопасности).

Ток обработки совместим с типичными уровнями испытаний EMC.

Механическая конструкция: регулируемая застежка для кабелей диаметром до 30 мм.

Прочная конструкция с защищенным корпусом для минимального внешнего вмешательства.

Коннекторы:Вход: BNC или N-type (RF вход от усилителя).

Вывод: прямая связь с испытываемым кабелем.

Совместимость: Работает с УЗИ и испытательными системами (например, серия Teseq NSG 3000 или эквивалент).

Используется в автомобильной, промышленной и потребительской электронике.

Соответствие стандартам:соответствует спецификациям EN 61000-4-6, IEC 61000-4-6 и CISPR для проводного иммунитета.

Типичные примененияTeseq CDN 3425 Капацитивная сцепная зажимка

• Испытание иммунитета электрических/электронных устройств против радиочастотных нарушений.

• Испытания EMC предварительного соответствия и полного соответствия в лабораториях или производственных средах.

• Испытания автомобильных компонентов (например, ISO 11452-4).

АксессуарыизTeseq CDN 3425 Капацитивная сцепная зажимка

• Факультативный калибровочный комплект INA 3425, указанный в IEC 61000 - 4 - 4 Ed 3.0 (2012).

• Факультативное защитное покрытие INA 3825 с функцией блокировки, которое может быть подключено к генераторам серии NSG 3000.

Технические характеристикиизTeseq CDN 3425 Капацитивная сцепная зажимка

• Мощность сцепления: емкость сцепления между сцеплением и кабелем, помещенным в него, зависит от характеристик кабеля.

• Окружающая среда: предпочтительно в помещении с защитой окружающей среды.Это требует хорошего и большого контакта с земной плоскостью.Испытания на неизолированных кабелях не допускаются.

• Соединение: подключить поставляемый импульсный кабель HV к выходу импульса генератора EFT/Burst.подключить кабель блокировки к входу блокировки генератора и использовать INA 3825 для покрытия CDN 3425 для активации переключателя блокировки (задняя сторона - середина).
