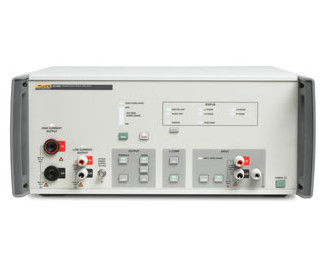

Усилитель транскондуктивности Fluke Calibration 52120A подает постоянный ток до 100 ампер и ток тока до 120 ампер с точностью до 140 ppm. Используя дополнительные катушки, он может генерировать 3000 или 6,500000 ампер. Три 52120A, подключенные параллельно, могут выпускать до 360 ампер. Индуктивная мощность привода 1 мГ и напряжение соответствия 4,5 вольт поддерживают широкий спектр приложений.

Ключевые особенностииз флуке 52120A транспроводниковый усилитель

• Выпуск высокого тока: он может подавать до 100 А постоянного тока и 120 А тока переменного. при использовании дополнительных катушек он может генерировать 3000 А или 6000 А тока. с тремя 52120A, подключенными параллельно,может выводить до 360 А.

• Высокая точность калибровки: Точность может достигать 140 ppm, обеспечивая точную калибровку различных устройств высокой рабочей нагрузки, включая счетчики мощности и энергии, счетчики зажима и трансформаторы тока.

• Широкий диапазон частот: Диапазон частот от постоянного до 10 кГц, отвечающий требованиям калибровки различных частот.

• Многократные режимы работыПоддерживает параллельную работу 2 или 3 усилителей до 360 А в однофазном режиме или до 10 усилителей и 1200 А в автономном режиме.бесшовная связь со стандартом электропитания Fluke Calibration 6105A или 6100B для повышения точности.

52120Продуктивность на первый взгляд

• Точность усилителя, лидирующая в отрасли:

• - 140 ppm ac (используется с 61XXA стандартом электрической мощности)

• - 350 ppm AC (используется с калибровкой dc/lf)

• - 160 ppm постоянного тока (используется с калибратором постоянного тока / lf)

• Частота: постоянный до 10 кГц

• Нагрузочное напряжение (соответствие): 4,5 В @ 120 А

• Индуктивная способность к приводу: 1 мХ нагрузки

• Диапазоны выхода: 2 A, 20 A, 120 A

• Диапазоны ввода: 2 V или 200 mA F.S. для диапазонов 2 A и 20 A, 1,2 V или 120 mA F.S. для диапазона 120 A

• Параллельная работа: в замкнутом цикле с 61XXX, 2 или 3 усилителями, до 360 А в одной фазе

• Параллельная работа: автономная работа, до 10 усилителей, до 1200 А в одной фазе

• Приспособления для катушек: катушка 25 оборотов поддерживает 3000 А, катушка 50 оборотов поддерживает 6000 А

• Коммуникация управления с стандартами электроэнергии 6105A/6100B

• Дистанционное управление GPIB

Технические спецификации

• Диапазоны входа и выхода: диапазоны входного тока составляют 200 мА, 200 мА, 120 мА (100 мА постоянного тока), а диапазоны входного напряжения - 2 В, 2 В, 1,2 В (1,0 В постоянного тока).с текущей прибылью 10, 100, 1000, и транспроводники 1, 10, 100 Симен.

• Выходное соответствие напряжение и изоляция: Выходное напряжение соответствия составляет 4,5 Vrms (6,4 Vp). Изоляция выхода от токового терминала к земле составляет 600 Vrms, 850 Vp, постоянный ток до 850 Hz.

• Другие параметры: рабочая температура от 5 °C до 35 °C, а диапазон температуры калибровки от 16 °C до 30 °C. Время разогрева составляет 1 час, расход энергии менее 1500 ВА,и вес - 25 кг..

Структурные стандарты и соответствие

Проектировано в соответствии с EN 61010 - 1:2010, CAN/CSA 22.2 No 61010.1 - 04, ANSI/UL 61010 - 1:2004, и EN 61326 - 1:2006, с маркировкой CE и сертификацией CSA.
