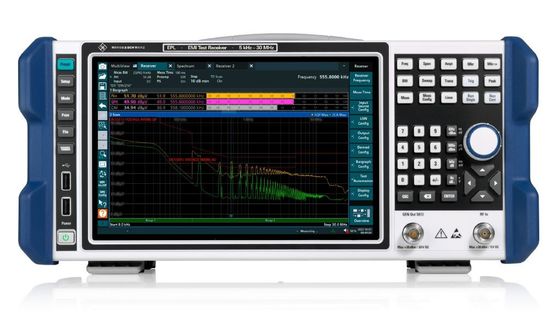

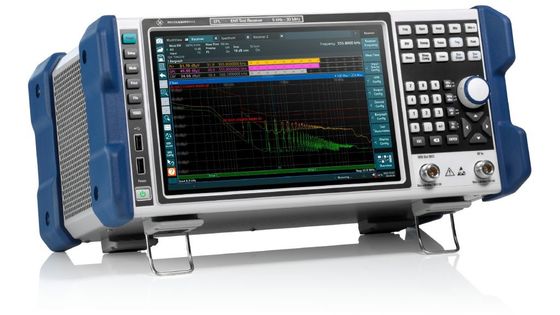

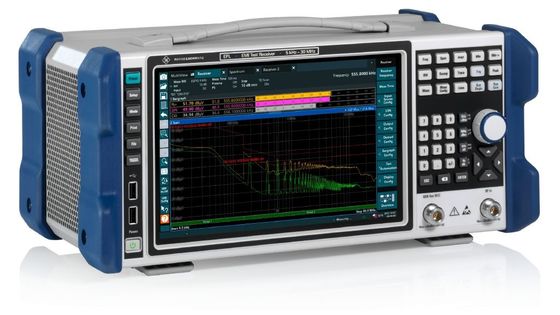

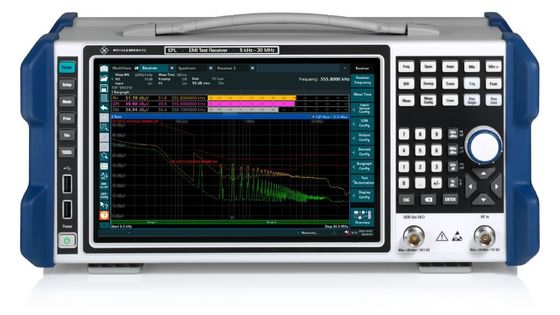

R&S Rohde и SchwarzEPL1000Приемник испытания EMI для проверки соответствия

Описание R&S Rohde And Schwarz EPL1000

R&S®EPL1000 полностью соответствует CISPR16-1-1.Встроенный предварительный отбор обеспечивает высокий динамический диапазон и позволяет получать короткие импульсыR&S®EPL1000 предлагает 4-канальный анализ частоты кликов, функцию спектрограммы в реальном времени, анализ IF и другие функции для детального анализа.Автоматизация упрощает измерения и обеспечивает точную воспроизводимость последовательностей испытанийЭти и многие другие функции делают R&S®EPL1000 идеальным для проведенных измерений напряжения и тока.предварительная сертификация и сертификация в соответствии с IEC, EN, CISPR и FCC.

Основные особенностиПриемник испытания EPL1000 EMI

• Предварительный выбор фильтров

• Сканирование по времени

• Генератор слежения

• Работа на батареях

• Импульсно защищенный вход

▶ ЭМИ-детекторы: пик, квазипик, CISPR-средний, RMS-средний (CISPR16-1-1)

▶ Ширина полосы EMI (6 дБ)

️ 200 Гц, 9 кГц, 120 кГц и 1 МГц (CISPR16-1-1)

️ 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц и 1 МГц (MIL-STD-461 и DO-160)

▶ Предварительный выбор для увеличения динамического диапазона (фильтр для полосы A и B CISPR)

Определить короткие импульсы

Определить небольшие сигналы в присутствии сильных сигналов

▶ Факторы преобразователя, включающие характеристики используемого аксессуара (например, аттенуация кабеля или характеристики LISN)

Простой определение/быстрый импорт

Библиотека, охватывающая большую часть аксессуаров Rohde&Schwarz

Запись новых факторов преобразователя с интегрированной функцией генератора отслеживания (часть R&S®EPL1-B91)

Выбор одного или нескольких

▶ Приспособление уровня сигнала для правильного измерения сильных или слабых сигналов

Вход защищенный импульсом

Снижение до 55 дБ в шагах 1 дБ

Преусилитель с усилением 20 дБ

Функция автоматического регулирования для автоматической оптимизации адаптации сигнала для максимального использования динамического диапазона и избежания перегрузки в цепочке обработки сигнала

▶ Отображение и проверка линий предела для легкой оценки результатов измерений

¢ Простое определение предельных линий

Библиотека с более чем 170 лимитами EMI, основанная на последних версиях общих стандартов EMI (CISPR/EN, FCC, MIL-STD-461 и DO-160) для быстрой и точной конфигурации измерений

▶ Создание отчетов для легкой записи, документирования и обмена результатами

Определение макета и контента с помощью шаблонов, определенных пользователем

¢ Показание и сохранение отчетов на экране (форматы файлов PDF и Word)

Особенности и преимущества EPL1000

Автоматическое измерение нескольких частотных сегментов с индивидуальными настройками

Таблица сканирования позволяет определять несколько диапазонов частот с индивидуальными настройками измерений.Использование настроенных настроек, R&S®EPL1000 автоматически измеряет все определенные частотные диапазоны последовательно.

Автоматическое измерение нескольких линий, подключенных к LISN

Сети стабилизации импеданса линии (LISN) от Rohde&Schwarz, подключенные к R&S®EPL1000 с помощью кабеля управления R&S®EZ-21, могут дистанционно управляться R&S EPL1000,включая выбор линии, которая должна быть измерена R&S®EPL1000. Эта функция позволяет автоматически измерять все линии, подключенные к LISN. На графическом интерфейсе R&S®EPL1000 пользователь просто выбирает линии, которые должны быть измерены автоматически

Предварительные и окончательные измерения

R&S®EPL1000 также поддерживает обычное определение уровня с одной частотой измерения за раз (этапное сканирование).измерение можно разделить на предварительные и окончательные измерения с поиском пикаПри этом методе окончательные измерения обычно выполняются только для критических частотных точек (пиков) с использованием детектора, требуемого стандартом, с более длительным временем измерения.что позволяет значительно сократить общее времяПредварительные измерения, поиск пиков и окончательные измерения с оценкой могут быть полностью автоматизированы в R&S®EPL1000.
