Компактная форма.

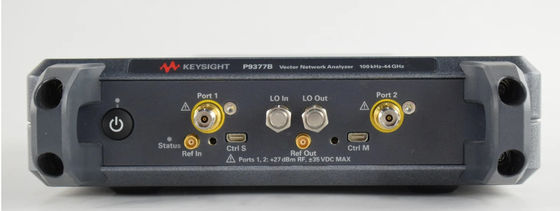

Keysight Streamline Серия VNA

Свобода портативного анализа сети не обязательно означает компромисс в производительности.VNA упакована в компактное шасси и управляется внешним компьютером с мощными возможностями обработки данных и функциональностьюP93xxB обеспечивает отличные результаты в общем сетевом анализе пассивных компонентов.С помощью программных приложений, таких как расширенный анализ временного домена с TDR и автоматическое удаление светильниковВы можете легко охарактеризовать пассивные компоненты с той же производительностью, что и установка на скамейке. Выберите из 2-портовых моделей P937xB до 44 ГГц или 4-портовых моделей P938xB до 20 ГГц.

VNA серии Streamline использует ту же науку измерений, что и другие VNA Keysight, такие как PNA, ENA и PXI VNA.Общая программная платформа позволяет легко выбрать правильный уровень производительности для соответствия потребностям бюджета и измеренийЭта общность гарантирует последовательность измерений, повторяемость и общий интерфейс дистанционного программирования для нескольких инструментов в области НИОКР и производства.

Зачем выбрать P93xxB Streamline Series VNA?

• Наиболее компактный VNA для легкого обмена между испытательными местами

• Масса менее 2 кг (модели с двумя портами)

• Широкий выбор частотных диапазонов до 44 ГГц

• Возможность увеличения числа испытательных портов (максимум 8 портов)

• Измерения, автоматическая совместимость кодов, калибровочная метрология и интуитивно понятный графический интерфейс идентичны надежным VNA Keysight

• отсутствие устройств для хранения данных для измерений в секретной среде

• Поддержка электронных калибровочных модулей (ECal) для легкой и быстрой калибровки

Выберите программное обеспечение, которое соответствует вашим потребностям

Программные приложения для сетевого анализатора Keysight Streamline Series Vector позволяют исследовать, характеризовать и устранять неполадок в различных приложениях измерений.Функции могут быть обновлены на поле и добавляются с помощью лицензионных ключей программного обеспечения.

Автоматическое удаление светильников (S97007B)

Многие из современных устройств не имеют коаксиальных разъемов и помещаются в светильники для их измерения в коаксиальной среде.Чтобы получить хорошее измерение испытываемого устройства (DUT), необходимо точно удалить воздействие светильника.Раньше для характеристики и удаления светильника требовалось сложное моделирование в программном обеспечении для моделирования электромагнитных процессов или множество стандартов калибровки, изготовленных на борту.

Автоматическое удаление светильника (AFR) является самым быстрым способом вывести светильник из измерения.Приложение добавляет мощный помощник приложения, чтобы помочь вам определить характеристики фиксатора и удалить его из измерения. Устройства могут быть односторонними или дифференциальными. Файлы могут быть сохранены в различных форматах для последующего использования в Streamline Series VNA.

Анализ временной области (S97010B)

Это приложение позволяет анализатору просматривать отражение и передачу откликов во времени или на расстоянии. Используйте временный домен для настройки фильтров, шлюза ответа светильников и кабелей,характеризовать импеданс линий электропередачи и т.д..

Расширенный анализ временного домена с помощью TDR (S97011B)

Это приложение позволяет анализатору выполнять расширенный анализ временного домена для высокоскоростных приложений данных.S97011B позволяет проводить более подробные измерения и оценки, такие как режим глазной диаграммы/маски. возможности джитра и/или акцентирования/равенства позволяют моделировать сигналы и окружающую среду реального мира.S97011B охватывает диапазон до 44 ГГц с 10.2 psec время подъема. Полная калибровка доступна, а автоматическое наклонение обеспечивает легкое удаление светильников и эффектов зонды.комплекты механической калибровки или ECal с опцией постоянного тока (i.e N443xD или N469xD с опцией 0DC) рекомендуются.
