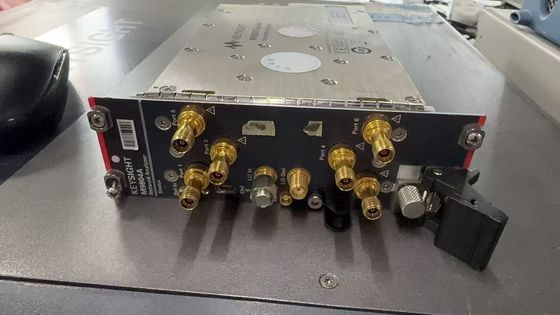

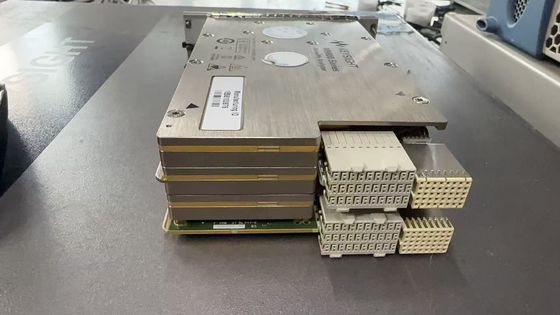

Анализатор векторальной сети PXIe серии M980xA

9 кГц до 4,5/6,5/9/14/20 ГГц, 2/4/6 портов

100 кГц до 26,5/32/44/53 ГГц, 2 порта

По мере того, как границы для устройств с несколькими портами становятся теснее, ваше испытательное оборудование должно быть на шаг впереди. The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you use. Получите более глубокое представление о своих устройствах с помощью самого широкого доступного портфеля приложений измерений для PXI VNA, включая спектровый анализ, измерения импульсных радиочастот и многое другое.Серия M980xA предлагает производительность, необходимую для испытания пассивных компонентовОн обеспечивает лучшие в своем классе ключевые спецификации PXI VNA, такие как динамический диапазон, скорость измерения, отслеживание шума и температурная стабильность.Каждый модуль представляет собой полностью независимый векторный сетевой анализатор с 2-, 4 или 6 портов до 20 ГГц или 2 порта до 53 ГГц. Модули легко настраиваются как настоящие многопортовые VNA с использованием дополнительных модулей, установленных в том же шасси,и VNA с до 50 портами может быть сконфигурирована в одном шасси для многопортовых приложенийВсе испытательные порты полностью синхронизированы, поэтому можно одновременно измерить несколько портов с применением коррекции ошибок многопортов.

Определение Спецификация (спецификация) 1

Спецификации включают защитные ленты для учета ожидаемого статистического распределения производительности, неопределенности измерений,и изменения производительности из-за условий окружающей средыВсе спецификации и характеристики применяются при температуре 25 °C ± 5 °C (если не указано иное).

Должны быть выполнены следующие условия:

• Температура модуля составляет от 37 до 50 °C (2-портный вариант), от 40 до 53 °C (4-портный вариант) и от 43 до 56 °C (6-портный вариант).

• Прибор был включен в течение 60 минут при запуске приложения VNA.

• Прибор находится в пределах цикла калибровки.

• Прибор остается на стабильной температуре окружающей среды (от -10 до 55 °C) в течение 60 минут до включения.

Характеристики

Параметр производительности, который, как ожидается, должен быть выполнен продуктом до выхода из завода, но который не проверен на месте и не охвачен гарантией на продукт.Характеристика включает те же защитные ленты, что и спецификация.. Типичная (типичная) ожидаемая производительность среднего устройства при стабильной температуре между 25 °C ± 5 °C в течение 60 минут до включения и во время работы; не включает защитные ленты.Он не охвачен гарантией на продукт..

Прибор должен находиться в пределах цикла калибровки.

Номинальный (nom.)

Общий, описательный термин или параметр конструкции, не испытываемый и не охватываемый гарантией на продукт.Дополнительная информация Параметр производительности, который испытывается на образце продукции во время проверки конструкцииПроцесс измерения известных стандартов для характеристики систематических (повторяемых) ошибок прибора.

Исправленный (остаточный) Отображает производительность после исправления ошибок (калибровки). Он определяется качеством стандартов калибровки и их "известностью", а также повторяемостью системы,устойчивость, и шум.

Некорректированный (необработанный) Отображает производительность прибора без коррекции ошибок.
