KEYSIGHT AGILENT B1505A Анализатор силового устройства / следящий за кривой
| Наименование марки: | Keysight/Agilent |
| Номер модели: | B1505A |
| МОК: | 1 комплект |
| Цена: | Подлежит обсуждению |
| Условия оплаты: | T/T |
Ключевое зрение на скамейке
,АГИЛЕНТ B1505A Анализатор силового устройства
,Ракмаунт КИСИГТ АГИЛЕНТ B1505A

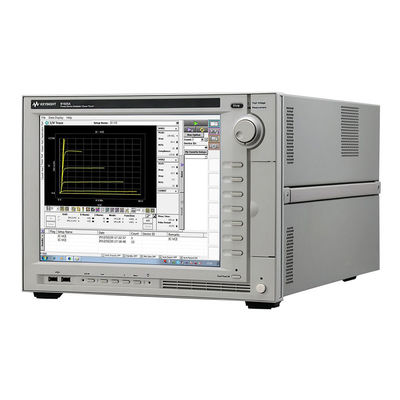

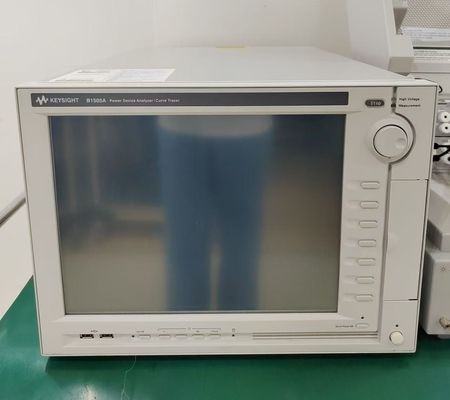

Keysight (Agilent) B1505A Анализатор силового устройства / отслеживатель кривой
ОписаниеКлючевое зрение (Agilent) B1505A
The Agilent B1505A Power Device Analyzer / Curve Tracer is the only single box solution available today with the capability to characterize high power devices from the sub-picoamp level up to 3000 volts and 40 ampsЭти возможности охватывают оценку нового энергетического устройства с использованием материалов с широким диапазоном разрыва, таких как карбид кремния (SiC) или нитрид галлия (GaN).B1505A имеет отдельные модули, которые поддерживают высокий ток (HCSMU) и высокое напряжение (HVSMU)B1505A также поддерживает высокомощный SMU (до 1 A/200 V) и многочастотный модуль измерения емкости (до 5 МГц).Его модульная конструкция из десяти слотов позволяет настроить B1505A точно так, как вы хотите.
Программная среда B1505A позволяет пользователям проверять характеристики устройств и обнаруживать неисправности устройств с помощью простого трассера кривых.B1505A поддерживает управление вращающейся ручкой независимой переменной заметания для интуитивной и реальной оценки параметров, таких как напряжение отключенияИнформация и данные о настройке измерений могут быть автоматически сохранены на встроенном жестком диске B1505A и переданы на USB-накопители, а также на другие портативные устройства хранения.Также легко распечатать графические данные измерений и скопировать и вставить их в отчеты, когда результаты анализа обобщены.
Соответствующее решение испытательного оборудования чрезвычайно важно как для обеспечения безопасности (из-за высоких напряжений и токов), используемых, так и для поддержки широкого разнообразия типов пакетов силовых устройств.Предыдущим ограничением кривых-трекеров было то, что некоторые силовые устройства не могли быть оценены из-за их размераОднако испытательная установка B1505A может принимать широкий спектр устройств, таких как мощные MOSFET, диоды и IGBT,независимо от их размера или формы с помощью большого адаптера с настраиваемыми модулямиКроме того, встроенный механизм блокировки испытательного прибора обеспечивает безопасное применение высоких напряжений и токов к испытательным устройствам.
Agilent может предоставить комплект конверсии, который позволяет существующим пользователям B1500A конвертировать свой основной компьютер B1500A в основной компьютер B1505A.Это позволяет текущим пользователям B1500A расширить возможности измерения напряжения и тока своего прибора без необходимости покупки нового прибора.
Microsoft и Windows являются зарегистрированными торговыми марками Microsoft Corp. в США.
ОсобенностиКлючевое зрение (Agilent) B1505A
- 3000 V/40 Прибор с возможностями слежения за кривой и анализатора

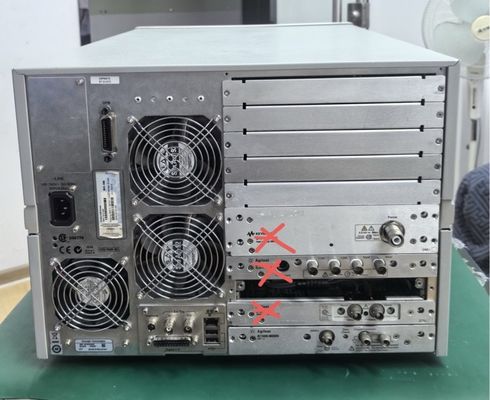

- Гибкая конфигурация с десятью слотами для модулей HPSMU, HVSMU, HCSMU и MFCMU
- Безопасное и точное измерение силовых устройств (как на пластинке, так и в упаковке).Опциональное оборудование для испытаний высокой мощности поддерживает широкий спектр типов пакетов, а доступный адаптер для испытаний эмулирует выходы трассировщика кривых Tektronix для устаревших приложений
- Офлайн анализ данных и разработка приложений с помощью программного обеспечения Desktop EasyEXPERT
Список вариантов дляКлючевое зрение (Agilent) B1505A
| 015 | 1.5м кабель |
| 030 | 3.0м кабель |
| 050 | Частота линии 50 Гц |
| 060 | Частота линии 60 Гц |
| A6J | Калибровка в соответствии с ANSI Z540 |
| B1500A-1CM | Комплект установки стойки для серии B1500 |
| B1510A HPSMU | До 200 В, сила 1 А. Разрешение тока 10 fA - 2 требуемых слота |
| B1510A-FG | Модуль высокомощного источника питания/мониторного блока для B1500 |
| B1512A HCSMU | 20 А/20 В (пульсирующий); 1 А/40 В (DC) - 2 необходимых слота |
| B1512A-FG | Модуль монитора высокого тока |
| B1512A-FG X 2 | Модуль монитора высокого тока QTY. 2 |
| B1513A HVSMU | 1500 V/8 mA; 3000 V/4 mA; (Пулсирующий и постоянный) - 2 требуемых слота |
| B1513A-FG | Модуль монитора высоковольтного источника |
| B1513C-FG | Монитор высоковольтного источника |
| B1514A-FG | Монитор среднего тока источника |
| B1520A МФЦМУ | от 1 кГц до 5 МГц, до 3000 В постоянного тока с использованием bias-T - 1 Required Slots |
| B1520A-FG | Модуль единицы измерения многочастотного емкости для B1500 |
| E3332C-900 | Электропровод - Соединенное Королевство |
| E3332C-901 | Электрический шнур - Австралия и Новая Зеландия |
| E3332C-902 | Электрический кабель - континентальная Европа |
| E3332C-903 | Электрический кабель - США и Канада (120 В) |
| E3332C-904 | Электрический кабель - США и Канада (240 В) |
| E3332C-906 | Электрический шнур - Швейцария |
| E3332C-912 | Электрический шнур - Дания |
| E3332C-917 | Электрический шнур - Республика ЮАР и Индия |
| E3332C-918 | Электрический шнур - Япония |
| E3332C-919 | Силовой шнур - Израиль |
| E3332C-920 | Электропровод - Аргентина |
| E3332C-921 | Электропровод - Чили |
| E3332C-922 | Силовой шнур - Китай |
| E3332C-923 | Электрический шнур - Южная Африка |
| E3332C-927 | Электроузел - Таиланд |
| E3332C-930 | Электропровод - Бразилия |
| E3332C-931 | Электрический шнур - Тайвань |
| E3332C-932 | Электрический шнур - Камбоджа |
| R-50C-011-3 | Калибровка агента - 3 года |
| R-50C-011-5 | Калибровка агента - 5 лет |
| R-50C-021-3 | ANSI Z540-1-1994 Калибровка - 3 года |
| R-50C-021-5 | ANSI Z540-1-1994 Калибровка - 5 лет |
| R-51B-001-3C | Гарантия на возвращение Agilent - 3 года |
| R-51B-001-5C | Гарантия на возвращение Agilent - 5 лет |
| R-51B-001-C | Гарантия на возвращение Agilent - 1 год |
| Великобритания6 | Сертификат с данными испытаний |
Спецификации и характеристикиКлючевое зрение (Agilent) B1505A
- Высокомощный SMU может измерять от 10 fA до 1 A и от 2 μV до 200 V
- СМУ высокого тока может измерять от 10 до 20 А и от 200 до 40 В
- Высоковольтный SMU может выполнять измерение утечки субпикоампера при 3000 В
- Многочастотный (1 кГц - 5 МГц) модуль измерения емкости может измерять емкость до 3000 В постоянного тока
Способность к поставкам
- Высоковольтный SMU может подавать 1500V при 8 mA или 3000V при 4 mA (импульсный или постоянный); ширины импульсов от 500 μs до 2 s
- СМУ высокого тока может подавать 20 А при 20 В (импульсный) и 1 А при 40 В (DC); ширины импульсов от 50 мкм до 1 мс
- Используя двойной адаптер SMU высокого тока, диапазон питания может быть расширен до 40 А при 20 В (импульсный) и 2 А при 40 В (DC)
