Особенности и преимущества

• Параметрические измерения постоянного тока с высоким разрешением с помощью 370B (разрешение до 1 пА или 2 мкВ)
• Источник высокого напряжения и тока с помощью 371B (до 3000 В или 400 А)
• Встроенные курсорные измерения — точка, окно и функциональная линия
• Измерения по шкале Кельвина
• Режим измерения с разверткой
• Сравнение сигналов и усреднение
• Полностью программируемый
• Дискета объемом 1,44 МБ позволяет хранить настройки и растровые изображения кривых.
• Прямая распечатка на стороннем принтере

Приложения

• Параметрическая характеристика полупроводников.
• Анализ отказов
• Генерация таблицы данных
• Производственные испытания
• Мониторинг процессов и контроль качества
• Входной контроль
• Соответствие компонентов

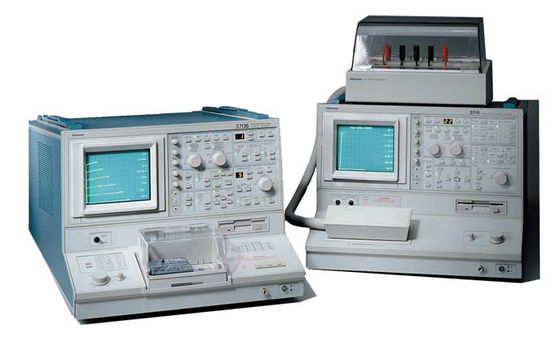

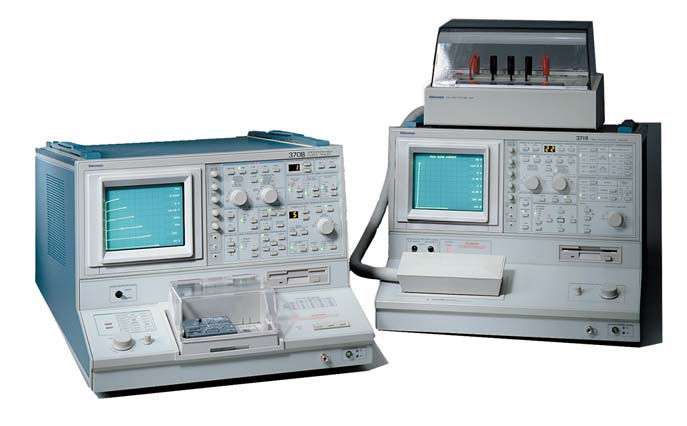

Программируемые кривые трассировщики 370B и 371B

Измерители кривых Tektronix обеспечивают мощность и универсальность для проверки характеристик полупроводниковых приборов по постоянному току. Измерители кривых 370B и 371B сочетают в себе простую в использовании переднюю панель, цифровой сбор данных и отображение, а также возможность программирования для удовлетворения различных потребностей приложений.

В лаборатории исследований и разработок трассировщики кривых Tektronix используются для определения характеристик новых конструкций, извлечения параметров SPICE, анализа отказов и создания таблиц данных. При производственных испытаниях трассировщики кривых Tektronix используются для проверки качества устройства и мониторинга процесса. Они также используются при входном контроле для проверки работоспособности устройства, анализа неисправностей и сопоставления компонентов.

Мировой стандарт для кривых кривых высокого разрешения

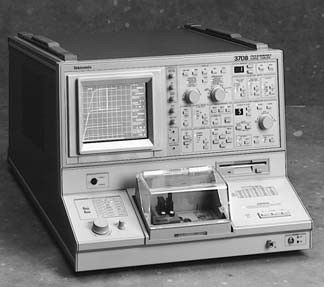

370Б

370B, мировой стандарт для кривых кривых высокого разрешения, обеспечивает возможность подачи до 20 А/2000 В в сочетании с разрешением измерения 1 пА и 50 мкВ. Модель 370B выполняет параметрическое определение характеристик постоянного тока интегральных схем, транзисторов, тиристоров, диодов, тиристоров, полевых МОП-транзисторов, электрооптических компонентов, солнечных элементов, твердотельных реле и других полупроводниковых устройств. Он имеет кнопочный источник и конфигурацию измерений, поэтому можно легко переключаться с одного теста на другой.

Лидер отрасли в области мощных криволинейных систем

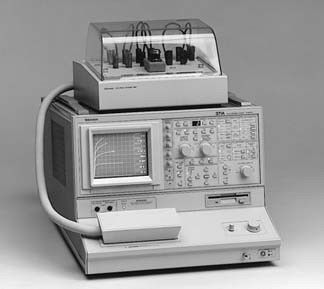

371Б

Модель 371B, лидер отрасли в области мощных измерителей кривых, выполняет параметрическое определение характеристик постоянного тока широкого спектра силовых полупроводников, включая тиристоры, тиристоры, IGBT и силовые МОП-транзисторы. Коллекторный режим высокого напряжения позволяет тестировать характеристики отключения устройства до 3000 Вольт. Импульсный режим сильноточного коллектора обеспечивает импульсы выходного тока пиковой силой более 400 А для проверки рабочих характеристик и позволяет проводить испытания при высокой мощности до 3000 Вт. В режиме измерения с разверткой прибор 371B автоматически строит семейство кривых, стимулируя устройство импульсами с малой скважностью. Благодаря этой возможности кривые мощности могут отображаться без чрезмерного нагрева устройства.

Интерактивное программируемое управление

Интерактивное управление всеми измерениями 370B и 371B осуществляется с полнофункциональной передней панели или через GPIB. Каждый рабочий параметр можно контролировать с помощью контроллера GPIB. Драйверы LabView для серий 370B и 371B доступны по адресуTektronix.comвеб-сайт. Эти драйверы содержат множество строительных блоков для создания индивидуальных измерительных решений.

Сохранение и вызов настроек и оцифрованных кривых

На дискете или во внутренней энергонезависимой памяти можно сохранить до 80 оцифрованных характеристических кривых и вызывать их нажатием кнопки. Затем живую кривую можно сравнить с ранее сохраненной кривой, чтобы оценить температурный дрейф или другие изменения рабочих параметров. Чтобы облегчить идентификацию данных, для обозначения или аннотирования данных кривой можно использовать текст длиной до 24 символов.

Рабочие параметры можно настраивать, сохранять и вызывать с помощью нескольких методов хранения, включая системную память 370B и 371B, встроенный дисковод для гибких дисков емкостью 1,44 МБ или отправлять их наружу через контроллер GPIB.

Автоматический курсор

Модели 370B и 371B обеспечивают три режима курсорных измерений. Точечный курсор обеспечивает прямое считывание с экрана напряжения, тока, gm или бета постоянного тока в любой точке. Курсор окна можно расположить между двумя кривыми для измерения бета- или gm слабого сигнала, а также использовать для визуальных тестов «годен/не годен». Курсор функциональной строки обеспечивает считывание на экране значения наклона или точки пересечения.

Режим измерения с разверткой

В режиме измерения развертки трассировщик автоматически строит семейство кривых. Модель 371B достигает этого за счет импульсов с низкой скважностью. Благодаря этой возможности кривые мощности могут отображаться без чрезмерного нагрева устройства.

Прямые распечатки на бумажном носителе

Выходные данные кривой можно отправлять непосредственно с 370B и 371B на термопринтер Citizen iDP-3240. Печать может продолжаться, пока 370B и 371B выполняют следующие задачи.

Характеристики

Характеристики трассировщика кривых 370B

Коллекторное питание

Доступная пиковая мощность

Диапазон 16, 80 и 400 В -0,08, 0,4, 2, 10, 50, 220 Вт.

Диапазон 2000 В -0,08, 0,4, 2, 10, 50 Вт.

Переменные настройки питания коллектора в % от максимального пикового напряжения —От 0 до 100 % с шагом 0,1 %.

Петлевая компенсация (типичная) Диапазон -не менее 100 пФ.

Генератор шагов

Точность

Инкрементальный -1,5%.

Абсолют -Менее 1,5 % от общего выходного сигнала + 3 % x настройка ШАГОВОЙ АМПЛИТУДЫ + 1 мВ или 1 нА.

Диапазон управления смещением -Переменная от -10 до +10-кратной АМПЛИТУДЫ ШАГА.

Разрешение -Настройка ШАГОВОЙ АМПЛИТУДЫ x 1%.

Текущий режим

Амплитудный диапазон -От 50 нА до 200 мА в последовательности 1-2-5 из 21 шага.

Максимальный ток -Настройка 20-кратной ШАГОВОЙ АМПЛИТУДЫ, настройка 10-кратной ШАГОВОЙ АМПЛИТУДЫ, когда управление установлено на 200 мА.

Максимальное напряжение -Не менее 10 В.

Максимальный противоположный ток смещения -10-кратная ШАГОВАЯ АМПЛИТУДА.

Максимальное противоположное напряжение -Менее 15 В.

Пульсация плюс шум —Менее 0,5 % x ШАГОВАЯ АМПЛИТУДА + 10 нА.

Режим напряжения

Диапазон переключения амплитуды -от 50 мВ до 2 В в последовательности 1-2-5 из 6 шагов.

Максимальное напряжение -20-кратная ШАГОВАЯ АМПЛИТУДА.

Максимальный ток -Не менее 500 мА при 10 В или менее, не менее 200 мА при 15 В, не менее 10 мА при 40 В.

Ограничение тока короткого замыкания -500 мА, +50%, -20%.

Максимальный противоположный ток смещения -10-кратная ШАГОВАЯ АМПЛИТУДА.

Максимальный противоположный ток -Менее 20 мА.

Пульсация плюс шум —Менее 0,5% x ШАГОВАЯ АМПЛИТУДА + 10 мВ.

Частота шагов -2x частота сети (1 x частота сети в режиме коллекторного питания переменного тока). Ступени происходят при 0 напряжении коллектора.

Импульсные шаги -Ширина 80 мкс или 300 мкс, ±10%.

Шаги и полярность смещения —Соответствует полярности питания коллектора, когда ИНВЕРСАЦИЯ ПОЛЯРНОСТИ ШАГОВОГО ГЕНЕРАТОРА отключена. Противоположна полярности питания коллектора, когда выбрана ИНВЕРСИЯ ПОЛЯРНОСТИ ШАГОВОГО ГЕНЕРАТОРА или переключатель КОНФИГУРАЦИЯ установлен в положение BASE COMMON. Конфигурация BASE COMMON отключает ИНВЕРС ПОЛЯРНОСТИ ШАГОВОГО ГЕНЕРАТОРА.

Количество шагов -Диапазон от 0 до 10.

Вспомогательное питание

Диапазон -От -40 до +40 В, с шагом 20 мВ.

Точность (типичная) -В пределах 50 мВ + 1,5% от общей мощности.

Выходной ток -Не менее 100 нА при ±20 В.

Не менее 10 мА при ±40 В.

Пульсация плюс шум —Менее 50 мВпп.

Система вертикального отклонения вне магазина

Коллектор/базовый ток

Диапазон -От 1 мкА/дел до 2 А/дел в последовательности 1-2-5.

X10 MAG увеличивает максимальную чувствительность до 100 нА/дел (разрешение 1 нА).

Точность (типичная) -В пределах 2% от показания курсора WINDOW + 0,1 x настройка VERT/DIV.

Ток эмиттера

Диапазон -От 1 нА/дел до 2 мА/дел в последовательности 1-2-5 X10 MAG увеличивает максимальную чувствительность до 100 пА/дел.

Точность (типичная) -В пределах 2 % от показаний курсора WINDOW + 0,1 x настройки VERT/DIV + 1 нА.

Максимальный отображаемый шум или пульсация —В зависимости от настройки MAX PEAK VOLTS.

Дисплей генератора шагов

Диапазон -1 шаг/деление.

1 шаг/10 делений с X10 MAG.

10 шагов/деление с STEP MULTI .1x.

Точность -В пределах 0,3 деления.

Смещение дисплея (типичное)

Диапазон -±10 делений с разрешением 0,1 дел.

Точность -В пределах 1,5% от смещения + 0,1 x настройка VERT/DIV.

Дисплей X10 MAG (типовой)

Точность -В пределах 1,5% от показания курсора окна + 0,3 x настройка VERT/DIV.

Инвертирование дисплея (типичное)

Точность -В пределах 0,1 x VERT/DIV.

Цифровое хранилище данных, вертикальный сбор данных

Аналого-цифровой преобразователь

Разрешение -10 бит на 10,24 деления, 100 отсчетов на деление.

Макс. Точки данных -1024.

Макс. Частота выборки -Частота линии х 1024.

Мин. Частота выборки -Частота линии х 2.

Коллектор/базовый ток

Диапазон -От 1 мкА/дел до 2 А/дел в последовательности 1-2-5.

X10 MAG увеличивает максимальную чувствительность до 100 нА/дел (разрешение 1 нА).

Точность -В пределах 1,5% от показания курсора DOT +0,05 x настройка VERT/DIV.

Ток эмиттера

Диапазон -От 1 нА/дел до 2 мА/дел в последовательности 1-2-5.

X10 MAG увеличивает максимальную чувствительность до 100 пА/дел (разрешение 1 пА).

Точность -В пределах 1,5 % от показания курсора DOT +0,05 x настройка VERT/DIV + 1 нА.

Дисплей генератора шагов

Диапазон -1 шаг/деление, 1 шаг/10 делений с X10 MAG, 10 шагов/деление с STEP MULTI .1x.

Точность -В пределах 0,3 деления.

Смещение дисплея (типичное)

Диапазон -±10 делений с разрешением 0,1 дел.

Точность -В пределах 1,5 % от смещения + 0,06 x настройка VERT/DIV.

Дисплей X10 MAG (типовой)

Точность -В пределах 1,5% от показания курсора окна + 0,3 x настройка VERT/DIV.

Инвертирование дисплея (типичное)

Точность -В пределах 0,04 x ВЕРТ/ДЕЛ.

Немагазинная система горизонтального отклонения

Коллекторное напряжение

Диапазон -От 50 нВ/дел до 500 В/дел в последовательности 1-2-5.

X10 MAG увеличивает максимальную чувствительность до 5 мВ/дел (разрешение 50 мкВ).

Точность (типичная) -В пределах 2% от показания курсора ОКНО + 0,1 x настройка ГОРИЗ./ДЕЛ.

Базовое/эмиттерное напряжение

Диапазон -От 50 мВ до 5 В/дел в последовательности 1-2-5.

X10 MAG увеличивает максимальную чувствительность до 5 мВ/дел (разрешение 50 мкВ).

Точность (типичная) -В пределах 2% от показания курсора ОКНО + 0,1 x настройка ГОРИЗ./ДЕЛ.

Дисплей генератора шагов

Диапазон -1 шаг/деление, 1 шаг/деление с X10 MAG, 10 шагов/деление с STEP MULTI .1x.

Точность -В пределах 0,3 деления.

Смещение дисплея

Диапазон -±10 делений с шагом 0,1 деления.

Точность -В пределах 1,5% от смещения +0,1 x настройка ГОРИЗ./ДЕЛ.

Дисплей X10 МАГ

Точность -В пределах 1,5% от показания курсора окна + 0,3 x настройка ГОРИЗ./ДЕЛ.

Инвертировать дисплей

Точность -В пределах настройки 0,1 x HORIZ/DIV.

Цифровое хранилище с горизонтальным сбором данных

Аналого-цифровой преобразователь

Разрешение -10 бит на 10,24 деления, 100 отсчетов на деление.

Макс. Точки данных -1024.

Макс. Частота выборки -Частота линии х 1024.

Мин. Частота выборки -Частота линии х 2.

Коллекторное напряжение

Диапазон -от 50 мВ/дел до 500 В/дел в последовательности 1-2-5.

X10 MAG увеличивает максимальную чувствительность до 5 мВ/дел (разрешение 50 мкВ).

Точность -В пределах 1,5 % от показания курсора DOT + 0,05 x настройка HORZ/DIV.

Режимы сбора данных

Нормальный, Конверт и Средний. Конверт вертикальный или горизонтальный. Average — скользящее среднее с весом 1/16.

Безопасность

Соответствие стандартам -UL3111-1, CAN/CSA C22.2 НЕТ. 1010.1, EN 61010-1 со второй поправкой.

Характеристики трассировщика кривых 371B

Коллекторное питание

Режимы (положительная и отрицательная полярность для обоих режимов) -Большой ток: импульсы 250 мкс с максимальным пиковым напряжением 30 В.

Высокое напряжение: полная выпрямленная синусоидальная волна с максимальным пиком 3000 В.

Режимы полярности -НПН+.

ПНП -.

Диапазон питания переменного коллектора -Плавно регулируется от 0% до 100% с шагом 0,1%.

Петлевая компенсация (режим высокого напряжения) -Паразитная емкость между клеммой коллектора и землей компенсируется максимум до 100 пФ.

Частота повторения импульсного питания коллектора -

3 кВт: 1/4 (0,25 x) частоты сети.

300 Вт: 1/2 (0,5 x) частоты сети.

Ширина импульса (половина амплитуды) -250 мкс ±10 % (более 30 % питания коллектора).

Автоматические выключатели -Как высоковольтные, так и сильноточные источники питания имеют автоматические выключатели, которые работают независимо. Сильноточный выходной выключатель автоматически размыкается в случае перегрузки по току. Оба выключателя могут управляться вручную.

Генератор шагов

Диапазон управления смещением -Переменная от 0 до 10 раз, умноженная на настройку ШАГ/СМЕЩЕНИЕ АМПЛИТУДЫ. Однако от 0 до 5 раз, когда ШАГ/СМЕЩЕНИЕ АМПЛИТУДЫ составляет 5 В или 2 А.

Количество шагов -От 0 до 10. Однако от 0 до 5, если ШАГ/СМЕЩ.

Шаг полярности -Позитивный, Отрицательный.

Скорость шага -

Пульс:

3 кВт: 1/4 (0,25x) частоты сети, 300 Вт: 1/2 (0,5x) частоты сети.

Ступенька:

300 Вт, 3 Вт, 300 мВт, 30 мВт: в 2 раза больше частоты сети.

Текущий режим

Диапазон амплитуд

Обычный шаг -От 1 мкА до 2 мА в последовательности 1-2-5. РЕЖИМ ВЫСОКОГО НАПРЯЖЕНИЯ КОЛЛЕКТОРНОГО ПИТАНИЯ (30 Вт/3 Вт и 300 мВт/30 мВт).

Импульсный шаг -От 1 мА до 2 А в последовательности 1-2-5. КОЛЛЕКТОРНОЕ ПИТАНИЕ СИЛЬНОТОКОВОГО РЕЖИМА (3 кВт/300 Вт).

Максимальный ток -20-кратная амплитуда шага, за исключением 10-кратного шага/амплитуды смещения, когда управление установлено на 2 А на шаг.

Максимальное напряжение -12 В ±30%.

Точность: не менее 5 В.

Пульсация плюс шум —В пределах 1 % от ШАГОВОЙ АМПЛИТУДЫ + 10 нА.

Режим напряжения

Диапазон амплитуд шага -От 200 мВ до 5 В в последовательности 1-2-5.

Ограничение тока короткого замыкания -100 мА +50%, -20%.

Максимальное напряжение -10-кратная ШАГОВАЯ АМПЛИТУДА, с настройкой 5 В.

20 x ШАГОВАЯ АМПЛИТУДА, за исключением настройки 5 В.

Пульсация плюс шум —В пределах 1 % от ШАГОВОЙ АМПЛИТУДЫ + 10 мВ.

Система вертикального отклонения

Диапазон тока коллектора (lc)

Пиковая мощность 3 кВт -от 1 А/ДЕЛ до 50 А/ДЕЛ.

Пиковая мощность 300 Вт -от 500 мА/ДЕЛ до 5 А/ДЕЛ.

Пиковая мощность 30 Вт -от 100 мкА/ДЕЛ до 5 мА/ДЕЛ.

Пиковая мощность 3 Вт -от 10 мкА/ДЕЛ до 500 мкА/ДЕЛ.

Пиковая мощность 0,3 Вт -от 10 мкА/ДЕЛ до 500 мкА/ДЕЛ.

Пиковая мощность 0,03 Вт -от 1 мкА/ДЕЛ до 50 мкА/ДЕЛ.

Точность коллекторного тока (lc) -В пределах 0,1 DIV к вертикальным линиям сетки.

Ток коллектора (lc) Точность курсора -В пределах 1,5 % от показания +0,1 ДЕЛ от настройки ТОКА/ДЕЛ.

Система горизонтального отклонения

Диапазон напряжения питания коллектора (Vce)

Пиковая мощность 3 кВт, 300 Вт -От 100 мВ/ДЕЛ до 5 В/ДЕЛ в последовательности 1-2-5.

30 Вт, пиковая мощность 3 Вт -От 50 В/ДЕЛ до 500 В/ДЕЛ в последовательности 1-2-5.

300 мВт, пиковая мощность 30 мВт -От 5 В/ДЕЛ до 50 В/ДЕЛ в последовательности 1-2-5.

Диапазон напряжения шагового генератора (Vbe) —От 100 мВ/ДЕЛ до 5 В/ДЕЛ в последовательности 1-2-5.

Погрешность напряжения шагового генератора (Vbe) -В пределах 0,1 DIV горизонтальной сетки.

Приобретение цифровых хранилищ

Аналого-цифровой преобразователь

Разрешение -10 бит на деление 1024, 100 точек на одно деление.

Толерантность -В пределах ±2 отсчетов.

Макс. Точка данных -1024.

Макс. Частота дискретизации -1024 x частота линии.

Мин. Частота дискретизации -1/8 x частота сети.

Безопасность

Соответствие стандартам -UL3111-1, CAN/CSA C22.2 НЕТ. 1010.1, EN 61010-1 со второй поправкой.
