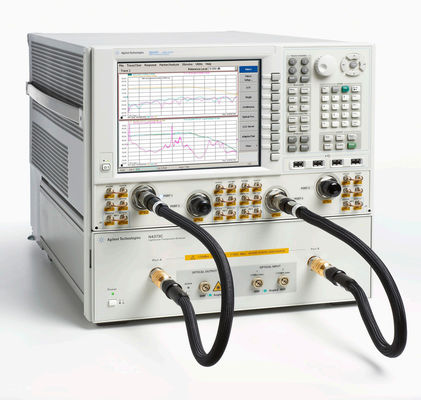

Общая информация о Agilent N4373CАнализатор световых компонентов

Анализатор световых компонентов (LCA) N4373C компании Agilent имеет полосу модуляции 50/67 ГГц, что делает его идеальным выбором для разработки и определения характеристик электрооптических компонентов для будущей сети 40G/10GbE, как определено в IEEE802.3ba.

Точность

Для этих современных систем оптической передачи с усовершенствованными схемами модуляции ключевым моментом является то, чтобы электрооптические компоненты имели очень ровную передаточную функцию S21 по амплитуде и задержке. Таких характеристик можно достичь только с помощью электрооптического теста S-параметров, предусмотренного N4373C LCA.

Кроме того, требуется быстрое, точное, воспроизводимое и отслеживаемое определение характеристик этих электрооптических компонентов, таких как лазеры, модуляторы и детекторы, чтобы гарантировать рабочие характеристики в отношении ширины полосы модуляции, джиттера, усиления и искажений.

Благодаря оптимизации электрической и оптической конструкции N4373C для снижения шума и пульсаций точность была повышена более чем в 2 раза по сравнению с его предшественником, 86030A 50 ГГц LCA. Эта повышенная точность повышает результативность тестов, проводимых с N4373C, за счет сужения запаса, необходимого для прохождения тестируемых устройств.

Эта усовершенствованная конструкция вместе с передатчиком и приемником с температурной стабилизацией обеспечивает повторяемость измерений в течение нескольких часов без повторной калибровки.

Решение «под ключ»

Полностью интегрированный N4373C «под ключ» помогает сократить время выхода на рынок по сравнению с трудоемкой разработкой самостоятельной установки. Кроме того, вы получаете полностью специализированный, легко переносимый и надежный испытательный прибор. Имея гарантированные характеристики, компания Agilent берет на себя ответственность предоставить вам точные и отслеживаемые результаты испытаний, которые могут быть достигнуты только при использовании решения «под ключ».

Высокая производительность

N4373C обеспечивает быстрые измерения за счет использования высокопроизводительного сетевого анализатора E8361/63C. Уникальная новая концепция калибровки значительно сокращает время настройки до нескольких минут, в зависимости от выбранных параметров измерения. Это приводит к повышению производительности в исследованиях и разработках или на производстве.

Используя расширенные измерительные возможности анализатора цепей, все характеристики тестируемого устройства, связанные с S-параметрами, такие как чувствительность и частота среза 3 дБ, могут быть оценены с помощью нового анализатора оптических компонентов N4373C в диапазоне от 10 МГц до 40/50/67. ГГц.

Сетевой анализатор

LCA N4373C основан на новом анализаторе цепей E8361/63C или новейшем N5245A с идентичным и хорошо известным пользовательским интерфейсом для всех анализаторов цепей Agilent.

Абсолютная точность частотной характеристики

• ± 1,2 дБ при 50 ГГц (тип.)
• ± 1,8 дБ при 65 ГГц (тип.)

Относительная точность частотной характеристики

• ± 0,8 дБ при 50 ГГц (тип.)
• ± 1,3 дБ при 65 ГГц (типичное)

Уровень шума

• -60(55) дБ(А/Вт) для измерений O/E при 50(65) ГГц
• -64(59) дБ(Вт/А) для измерений E/O при 50(65) ГГц

Программное обеспечение анализатора световолновых компонентов, версия 2.3

Благодаря диапазону частот модуляции до 67 ГГц и превосходной точности N4373C поддерживает тестирование S-параметров электрооптических компонентов для систем передачи IEEE 802.3ba, а также для радиосвязи по оптоволоконному кабелю (RoF), а также для приложений аэрокосмической и оборонной промышленности (A&D) в Частотный диапазон 60 ГГц.

Самый быстрый выход на рынок может быть достигнут за счет тестирования электрооптического S-параметра с помощью N4373C, что позволяет вам сосредоточиться на разработке высокопроизводительных компонентов.

Быстрая и простая настройка измерений повышает производительность, поскольку трудоемкие этапы электрической калибровки автоматизированы и оператору больше не требуется оптическая калибровка.

Дополнительные преимущества:

• Балансные измерения теперь до 67 ГГц (новинка)
• Вход внешнего оптического источника для тестирования на всех длинах волн от 1300 до 1600 нм.
• Внутренний передатчик с возможностью выбора длины волны 1310 и 1550 нм для поддержки компонентного тестирования IEEE 802.3ba
• Встроенный измеритель средней мощности для быстрого тестирования мощности передатчика
• Выходная мощность оптического передатчика, выбираемая пользователем, помогает адаптироваться к целевым условиям испытаний.
• Более чем в 10 раз быстрее, чем 86030A, повышает производительность

​Технические характеристики передатчика и приемникаАнализатора световых компонентов Agilent N4373C

Информация для заказа оf Анализатор световых компонентов Agilent N4373C

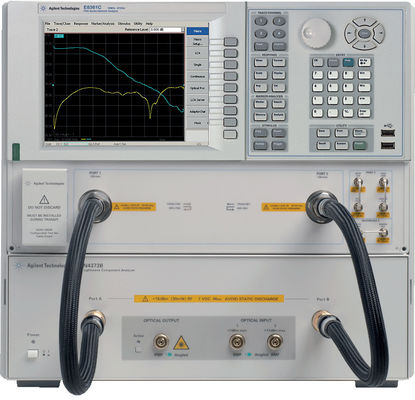

N4373C состоит из оптического испытательного комплекта и анализатора электрических цепей, которые соединены механически. Чтобы защитить ваши инвестиции в анализатор цепей, компания Agilent предлагает интеграцию уже имеющегося в наличии анализатора цепей с оптическим испытательным комплектом, как указано ниже.
