• Опции режима скорости состояния до 4 Гбит/с
• Режим состояния четырех образцов обеспечивает четыре образца на двух разных порогах от одной точки зондирования
• Настройки гистереза часов для режима состояния
• Режимы синхронизации глубины полной памяти до 10 ГГц
• До 400 Мб возможности глубины памяти (400 Мб полноканала, 800 Мб 1⁄2 канала, 1,6 ГБ 1⁄4 канала)
• Интерфейс для режимов регулирования
• Технология сканирования глаз с увеличением сканирования до 5 ps x 5 mV
• 12.5 ГГц, 256K глубокий временной зум

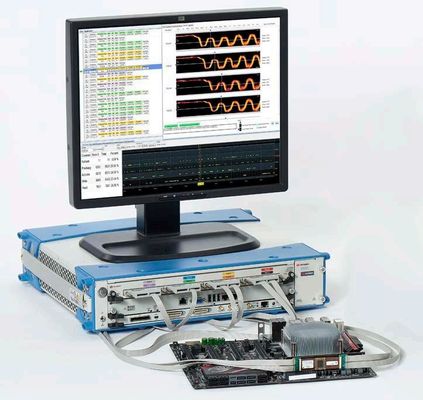

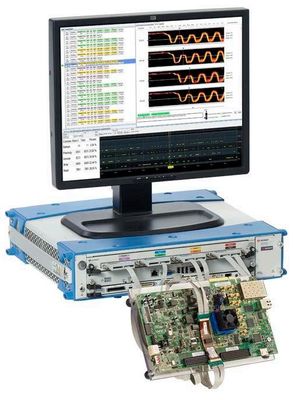

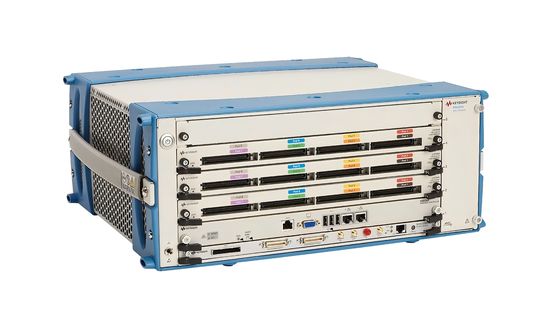

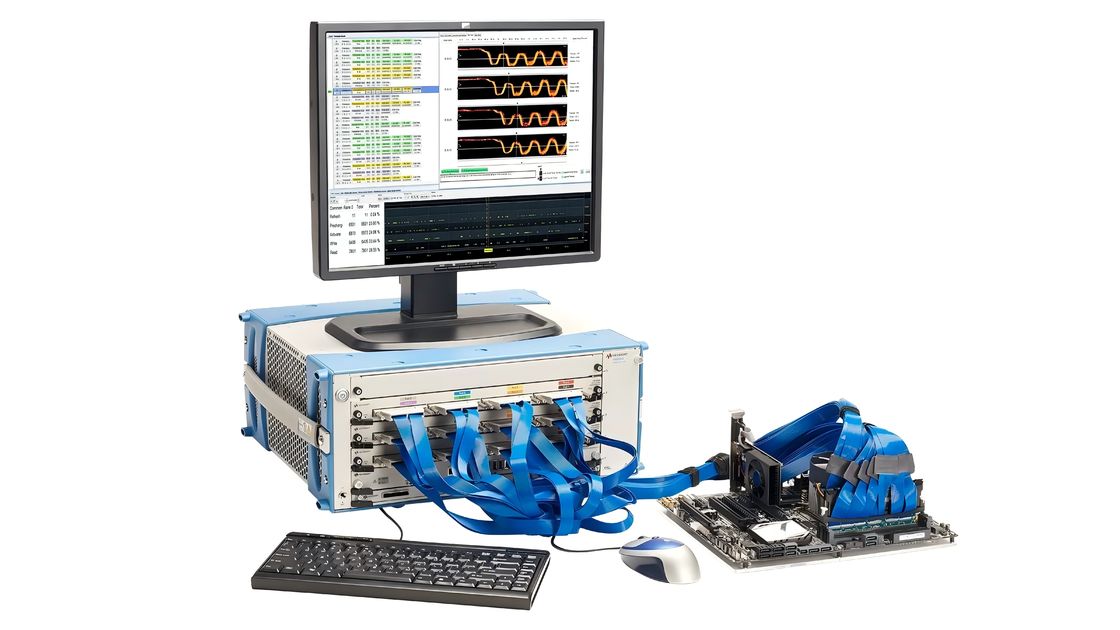

Модуль логического анализатора Keysight U4164A

с опциями до 4 Гбит/с режима состояния и 10 ГГц режима синхронизации

Описание продукта

The Keysight Technologies, Inc. U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sМодуль логического анализатора U4164A обеспечивает следующие уникальные возможности, которые позволяют выполнять измерения и достигать уровня понимания, недоступного с другими логическими анализаторами:

В режиме четырехобразного состояния выборки четыре образца с двумя различными пороговыми настройками от одноприкосновения к высокоскоростным сигналам передачи данных при испытании 1.

¢Двойная выборка, режим двойного порогового состояния

Гистереза часовой позволяет пользователю определить диапазон гистерезы около порога часовой

¥10 ГГц 1⁄4 канал обычный и переходный режим синхронизации 2

¢Программный инструмент для расчёта времени

Опция глубины памяти 400 Мб (образец)

¢ Четыре опции скорости, соответствующие скорости часов, скорости передачи данных и скорости выборки режима синхронизации

Заявления

Функциональная проверка систем памяти и других высокоскоростных цифровых систем, работающих до 4 Гбит/с

¢Обновление работы аппаратного и программного обеспечения в высокоскоростных цифровых системах, работающих до 4 Гбит/с

Качественное понимание целостности сигнала на уровне шины с помощью сканирования глаз или сканирования глаз DDR

Особенности

¢Обращение состояния до 4 Гбит/с на 68 каналах, 2,5 Гбит/с на 136 каналов на модуль

¢Надежный сбор данных о глазных отверстиях размером до 100 пс на 100 мВ

¥ 12,5 ГГц временной зум с памятью образцов 256 К

Глубина памяти до 400 М образцов

- Широкое разнообразие решений для зондирования, включая BGA, интерпозер, mid-bus и летающие провода

В системе, использующей многокадр, до 10 880 каналов

Значения пользователя

¢Уверенность в измерениях состояния с сигнальными отверстиями глаз менее 100 пс на 100 мВ

Быстро просматривать информацию о целостности сигнала за считанные минуты на всех автобусах по вашему проекту при самых разных условиях эксплуатации

¢Быстро и легко настроить сложные измерения DDR и LPDDR

Устройства, используемые в системе U4164A, имеют высокую скорость передачи данных.Опция скорости состояния 5 ГГц позволяет зафиксировать самые высокие скорости (до 4 Гбит/с) для систем памяти DDR/LPDDR

Режим двойного пробного состояния: установка отдельных позиций выборки и пороговых значений для DDR/LPDDR чтения/записи для скоростей передачи данных менее 2500 Мбит/с от одной точки зондирования

Режим состояния четырех образцов: установка отдельных позиций образцов и пороговых значений для чтения/записи DDR/LPDDR и захвата повышающего/снижающегося края для скоростей передачи данных более 2500 Мбит/с с одной точки зондирования.

Гистереза часов: избегайте ложного отбора проб на шумных входах часов, когда дифференциальные часы выключаются

Режим синхронизации четверти канала 10 ГГц: выявление проблем синхронизации в глубоких траекториях с высоким разрешением образца

Опция глубины памяти 400 Мб (образец): захватить больше системной активности, чтобы вы могли отлаживать сложные проблемы, когда симптом и коренная причина широко разделены во времени

Режим состояния четырех образцов

Режим состояния четырех образцов позволяет получать четыре образца с двумя различными пороговыми настройками от одноприкосновения к высокоскоростным сигналам передачи данных, испытываемым.Это приводит к четырем уникальным позициям выборки при двух уникальных порогах.. одноприкосновение сохраняет пространство маршрутизации зондов и минимизирует нагрузку зондов на высокоскоростные цифровые системы. DDR4 и LPDDR4 зондирование для скорости передачи данных более 2.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, запускает и отображает DDR4 и LPDDR4 со скоростью передачи данных до 4 Гбит/с.

При работе в режиме четырехобразного образца на всех модулях количество каналов составляет 34 канала для одного U4164A, 68 каналов для двух U4164A или 102 канала для трех модулей U4164A вместе взятых.Режим состояния четырех образцов доступен только с опцией U4164A -02G. Режим состояния четырех образцов может быть выбран на основе пары подходов, поэтому, если у вас есть только подмножество сигналов, которые требуют режима четырех образцов, количество каналов может быть выше.

Гистереза часов

Модуль U4164A имеет уникальную функцию гистереза часов, которая позволяет пользователю определять диапазон около порога часов. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned offГистерез часов улучшает захват состояния режима от систем, где дифференциальный вход часов выключается и плавает до нулевых вольт.

Контроль гистереза часов находится в диалоговом диалоге порога для часов.Существует также вход для количества гистереза настройки в милливольт вокруг порога между 0 и 1 вольт.

Используй свой логический анализатор и возможности для мощного понимания

Объедините мощный триггер и протокольный анализ логического анализатора с пониманием целостности сигнала при помощи прибора для решения сложных задач проектирования.Keysight View Scope позволяет легко производить измерения, связанные со временем, между логическими анализаторами Keysight и осциллоскопамиВременно-коррелируемый логический анализатор и волновые формы осциллоскопа интегрированы в единый логический анализатор для простого просмотра и анализа.Вы также можете запустить осциллоскоп с логического анализатора (или наоборот), и автоматически распределить два инструмента.

Проверка целостности сигнала

¢Обнаружение проблем, вызванных целостностью сигнала

¢ Проверка правильной работы преобразователей A/D и D/A

¢ Проверять правильные логические и временные связи между аналоговыми и цифровыми частями дизайна

ОпцииМодуль логического анализатора Keysight U4164A
