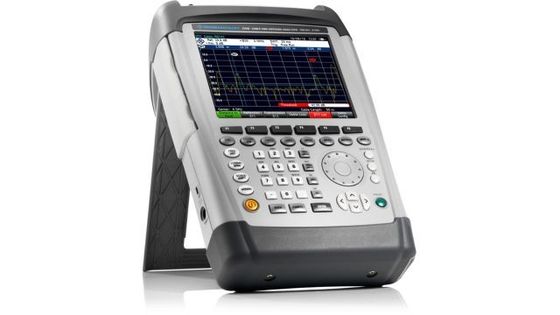

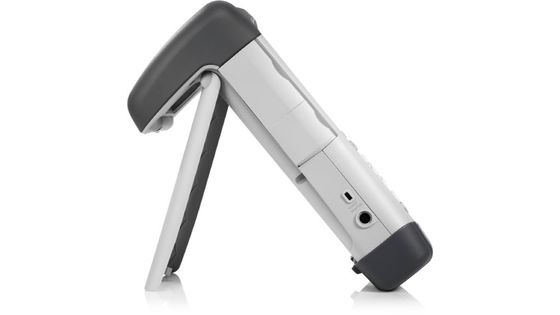

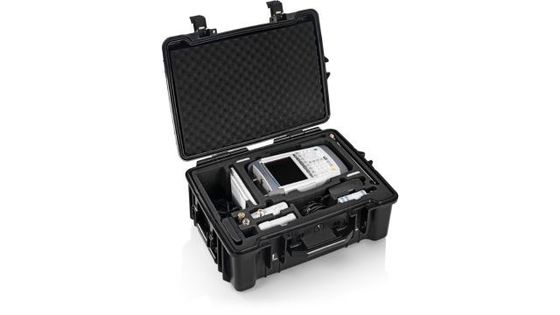

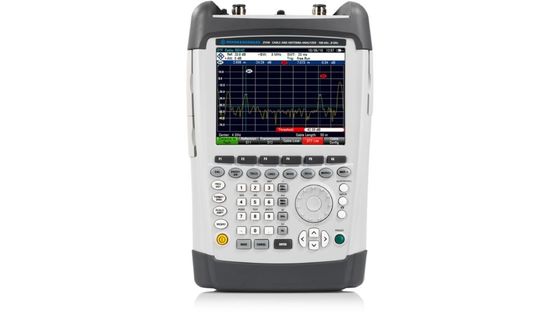

Rohde & Schwarz ZVH4 Переносный кабельный анализатор Антенный анализатор 2.0-портный N-типовой разъединитель ZVH4

Наименование марки:	Rohde & Schwarz
Номер модели:	ZVH
МОК:	1 комплект
цена:	Подлежит обсуждению
Время доставки:	1~3 рабочего дня
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Германия

Сертификация:

ISO17025

Диапазон частот:

от 100 кГц до 3,6 ГГц

Выходная мощность:

от 0 до 40 дБм (номинальные), в шагах 1 дБ

Максимально допустимый уровень ложного сигнала:

+17 дБм (номинальный)

Дисплей:

6.5" цветный ЖК-дисплей с разрешением VGA

Время работы батареи:

до 3 часов

Вес:

< 3 кг (6,6 фунта)

Упаковывая детали:

Картон

Поставка способности:

В наличии

Выделить:

Rohde & Schwarz ZVH4

Род & Шварц ZVH4 портативный кабельный анализатор

Анализатор антенны с соединителем типа N

Описание продукта

ОСНОВНЫЕ ФАКТЫ О Портативном кабельном анализаторе Rohde & Schwarz ZVH4

► Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц

► Динамический диапазон 100 дБ (тип.) для измерений изоляции фильтров и антенн

► Заводская калибровка во всем диапазоне частот

► Встроенный источник постоянного напряжения (смещения) для активных компонентов, таких как усилители.

► Опция измерителя мощности

► Сохранение результатов измерений на карте памяти SD или USB-накопителе.

► Простое управление с помощью настраиваемых пользователем тестовых последовательностей (мастер)

► Легкозаменяемый литий-ионный аккумулятор, обеспечивающий работу до 4,5 часов.

► Прочный брызгозащищенный корпус для тяжелых работ в полевых условиях.

► Простота в обращении благодаря небольшому весу (3 кг с аккумулятором) и легкодоступным функциональным клавишам.

ПРЕИМУЩЕСТВА И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Портативного кабельного анализатора Rohde & Schwarz ZVH4

Монтаж антенных систем

► Измерение расстояния до места повреждения (DTF)

► Измерение потерь в кабеле с одним портом

► Измерение отражения

► Измерения передачи

► Встроенный источник постоянного напряжения

► Определение местоположения с помощью GPS-приемника

► Заводская калибровка R&S®ZVH

Обслуживание антенных систем

► Двухпортовый векторный анализ сети

► Векторный вольтметр

► Измерение оконечной и направленной мощности

► Анализ импульсов с помощью широкополосных датчиков мощности

► Внутренний измеритель мощности канала

► Измерения спектрального анализа

► Измерения спектрограммы

Простое управление

► Отчет об испытаниях всего за несколько шагов с помощью

Мастер R&S®ZVH

► Таблицы каналов для настройки частоты

► Оптимальное считывание результатов измерений в любой ситуации

► Работа на разных языках

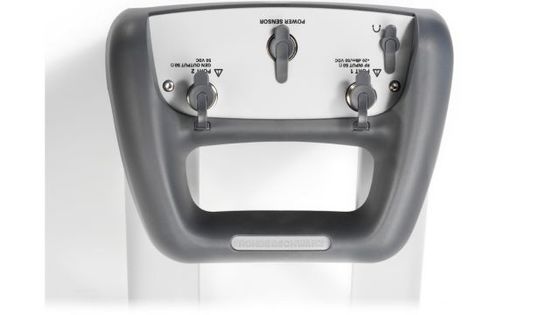

► Легкодоступные, хорошо защищенные разъемы

Документация и удаленное управление

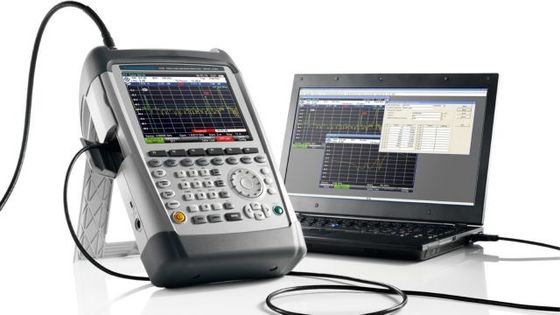

► Программное обеспечение R&S®InstrumentView для документирования

результаты измерений

► Дистанционное управление через локальную сеть или USB

Технические характеристики портативного кабельного анализатора Rohde & Schwarz ZVH4

Частота

Диапазон частот	R&S®ZVH4	от 100 кГц до 3,6 ГГц
Диапазон частот	R&S®ZVH8	от 100 кГц до 8 ГГц
Разрешение по частоте		1 Гц
Опорная частота, внутренняя
Общая эталонная точность		± (время с момента последней настройки × скорость старения)
Общая эталонная точность		+ температурный дрейф + точность калибровки
Старение в год		±1 × 10-6
Температурный дрейф	от 0 °C до + 50 °C ¹	±1 × 10-6
Достижимая точность начальной калибровки		±5 × 10-7
Опорная частота с опцией GPS-приемника R&S®HA-Z240
Точность частоты	GPS включен, ≥ 1 минуты после захвата спутника	±2,5 × 10–8
Точность частоты	до 30 минут после потери привязки к спутнику	±5 × 10–8
Опорная частота с опцией прецизионного задания частоты R&S®FSH-Z114
Старение в год		3,6 × 10–9
Температурный дрейф	от 0 °С до + 50 °С	4 × 10–10
Достижимая точность начальной калибровки		1 × 10–9
Общая эталонная неопределенность	R&S®FSH-Z114 подключен
	≥ 30 с после блокировки генератора	(время с момента последней настройки × скорость старения) + температурный дрейф + 3 × точность калибровки (номинальная)
	≥ 2 минут после блокировки генератора	(время с момента последней настройки × скорость старения) + температурный дрейф + точность калибровки

Считывание частоты
Разрешение маркера		0,1 Гц
Точность		± (маркерная частота × эталонная точность) + 10 % × полоса измерения + ½((fstop–fstart) / (точки данных – 1) + 1 Гц)

Измерение

Индивидуальные измерения		отражение (S11, S22)
	с опцией R&S®ZVH-K39	трансмиссия (С21,С12)
		потеря кабеля в одном порту
		расстояние до места повреждения
Мастер измерений
Проводит пользователя через последовательность отдельных измерений, использует программное обеспечение R&S®InstrumentView для ПК для настройки последовательности измерений, включая подсказки, отображаемые на экране; R&S®InstrumentView также используется для объединения результатов измерений в настраиваемые пользователем отчеты.

Настройка измерения
Выходная мощность порта	контролируется через затухание следящего генератора	От 0 дБм до – 40 дБм (номинально), с шагом 1 дБ
Затухание RF на пути приема		От 0 дБ до 30 дБ с шагом 5 дБ
Точки данных	выбираемый	101, 201, 401, 601, 631, 801, 1001, 1201
Полоса измерения	диапазон	От 100 Гц до 100 кГц в последовательности 1/3
Режимы трассировки		очистить/записать среднее значение, помехи
Режимы трассировки		подавление
Смещение постоянного тока
источник постоянного тока	выбираемый	внутренний или внешний
Выходной порт	выбираемый	порт 1 или 2
Выходное напряжение	режим: внутренний	от +12 В до + 32 В с шагом 1 В
Максимальная выходная мощность	режим: внутренний
	работает от аккумулятора	4 Вт
	работает от сети переменного тока	10 Вт
Максимальный непрерывный выходной ток	режим: внутренний	500 мА
Курок
Источник триггера		свободный ход, внешний подъем, внешнее падение
Внешний уровень триггера		Уровень ТТЛ

Измерение отражения S11, S22
Форматы результатов		величина, КСВН
Величина
Диапазон		1/2/5/10/20/50/100/120/150 дБ, линейный 100%
Разрешение		0,01 дБ
КСВН
Диапазон	выбираемый	От 1 до 1,5, 2, 6, 11, 21 или 71
Исправленная направленность	100 кГц ≤ f ≤ 3 ГГц	> 43 дБ (ном.)
	3 ГГц < f ≤ 6 ГГц	> 37 дБ (ном.)
	6 ГГц < f ≤ 8 ГГц	> 31 дБ (ном.)
Исправлено соответствие тестового порта.	100 кГц ≤ f ≤ 3 ГГц	> 40 дБ (ном.)
	3 ГГц < f ≤ 6 ГГц	> 37 дБ (ном.)
	6 ГГц < f ≤ 8 ГГц	> 30 дБ (ном.)
Неопределенность измерения		см. рисунок «Неопределенность измерения отражения» на стр. 7.

Измерение передачи S21, S12 (с опцией R&S®ZVH-K39)
Формат результата		величина
Диапазон измерения		от –120дБдо+80дБ
Диапазон отображения	выбираемый	1/2/5/10/20/50/100/120/150дБ,
Диапазон отображения	выбираемый	линейный100%
Разрешение		0,01 дБ
Динамический диапазон	Затухание РЧ = 5 дБ, уровень следящего генератора = –10 дБм, полоса пропускания = 1 кГц
	100 кГц ≤ f < 300 кГц	> 50 дБ (ном.)
	300 кГц ≤ f < 2,5 ГГц	> 80 дБ, 100 дБ (тип.)
	2,5 ГГц ≤ f < 6 ГГц	> 70 дБ, 90 дБ (тип.)
	6 ГГц ≤ f < 8 ГГц	> 50 дБ (ном.)
Соответствие тестового порта		как указано для ввода/вывода тестового порта
Неопределенность измерения	метод калибровки = полная двухпортовая высокая точность	см. рисунок «Неопределенность величины передачи» на стр. 7.

Измерение потерь в кабеле с одним портом
Формат результата		величина
Диапазон	выбираемый	1/2/5/10/20/50/100/120/150 дБ
Разрешение		0,01 дБ

Анализ расстояния до места повреждения
Форматы результатов		обратные потери, КСВН (среднее и максимальное значение)
Возвратные потери
Диапазон		1/2/5/10/20/50/100/120/150дБ, линейный100%
Разрешение		0,01 дБ
КСВН
Диапазон	выбираемый	от 1 до 1,5, 2, 6, 11, 21 или 71
Разрешение неисправности в метрах		(1,5 × 108 × коэффициент скорости/диапазон)
Максимальная длина кабеля	в зависимости от потерь в кабеле	1500 м (ном.)

Невосприимчивость к помехам
Максимально допустимый паразитный сигнал	измерение = отражение (S11)/потери в кабеле с одним портом/анализ расстояния до места повреждения
	Затухание радиочастот = 5 дБ	+10 дБм (ном.)
	Затухание радиочастот = 30 дБ	+17 дБм (ном.)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

1. Можете ли вы отправить заказ в Канаду или Австралию?

Да, мы можем. Мы отправляем заказы по всему миру.

2. Какой способ доставки и время доставки вы используете?

Мы можем отправить по EMS, DHL, FedEx, UPS и TNT с номерами отслеживания. Обычное время доставки составляет 4-7 рабочих дней.

3. Каковы ваши условия оплаты?

100% T/T оплата перед отправкой.

4. Как я могу задать еще один вопрос?

Вы можете связаться с нами онлайн или оставить нам сообщение ниже.
