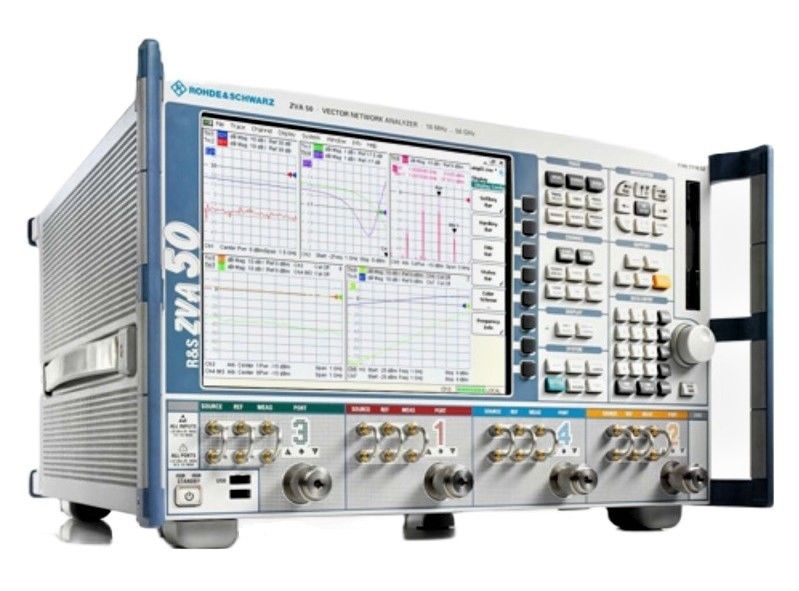

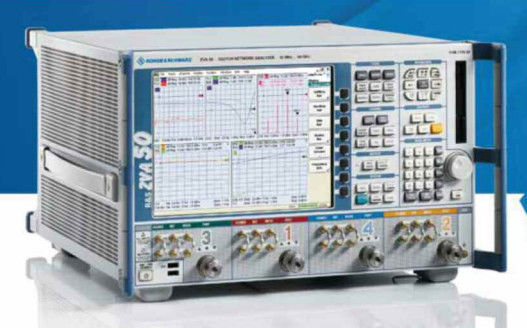

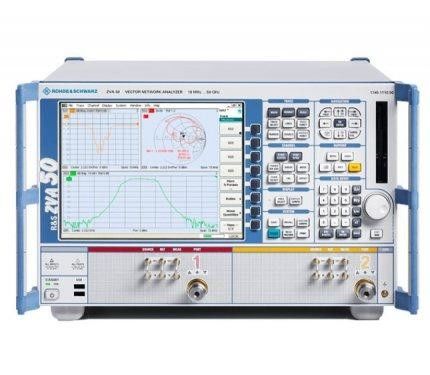

Описание Rohde и Schwarz ZVA50

Новый R&S ZVA50 - первый в мире четырехпортовый сетевой анализатор 50 ГГц.Анализатор впервые позволяет выполнять измерения на многопортовых и сбалансированных компонентах в этом диапазоне частот с помощью одного прибора.R&S ZVA50 также предлагает уникальные функции и спецификации для импульсных измерений в радарных и спутниковых приложениях.

Кроме того, второй интегрированный источник R&S ZVA50 экономит деньги, поскольку исключает внешний генератор, обычно требуемый для интермодуляции и измерений миксера.Это значительно упрощает эксплуатацию и установку испытанийКроме того, интегрированный источник просматривает диапазон частот, подлежащих анализу, в 10 раз быстрее, чем внешние решения, и, таким образом, значительно увеличивает пропускную способность измерений.Поскольку измерения S-параметра и интермодуляции могут выполняться одновременно, DUT нужно подключить только один раз - четкое преимущество в скорости измерения.

Четырехпортовая архитектура R&S ZVA50 позволяет пользователям выполнять испытания на сбалансированных компонентах.Интегрированные когерентные источники позволяют измерять линейные и нелинейные DUT с использованием дифференциальных стимульных сигналовФазовое смещение между двумя сигналами может быть выбрано пользователем, что позволяет анализировать активные компоненты в реальных условиях.

R&S ZVA50 оснащен рядом помощников, которые обеспечивают наилучшую поддержку при выполнении сложных задач измерения.импульсные и дифференциальные измеренияДо 60 000 точек измерения на след возможно, а для их оценки предусмотрены удобные маркерные и аналитические функции.В общей сложности можно показать 100 следов.Другие особенности R&S ZVA50 включают универсальные математические функции, встраивание/развстраивание с использованием виртуальных сетей для сопоставления импеданса, а также всеобъемлющие методы калибровки.

R&S ZVA50 поддерживает все обычные методы, необходимые для импульсных измерений в радарных и спутниковых приложениях.Большая пропускная способность измерения 15 МГц в сочетании с высокой скоростью отбора проб позволяет измерять импульсный профиль с разрешением 12Оптимальные значения для динамического диапазона (130 дБ), выходной мощности (+13 дБм) и скорости измерения (3,5 мкс/точка) также делают R&S ZVA50 безопасной инвестицией для будущих применений.

Спецификация Rohde And Schwarz ZVA50

• Сетевой анализатор высокого класса серии ZVA
• Опция измерения импульсного профиля
• Вариант измерений истинного дифференциала
• Высокая скорость измерения
• Многофункциональность
• GPIB, LAN, USB
• Концепция многопортов
• Два внутренних источника
• Наибольшая производительность сетевого анализатора
• Современный пользовательский интерфейс (Windows)

Список опционов ZVA50
