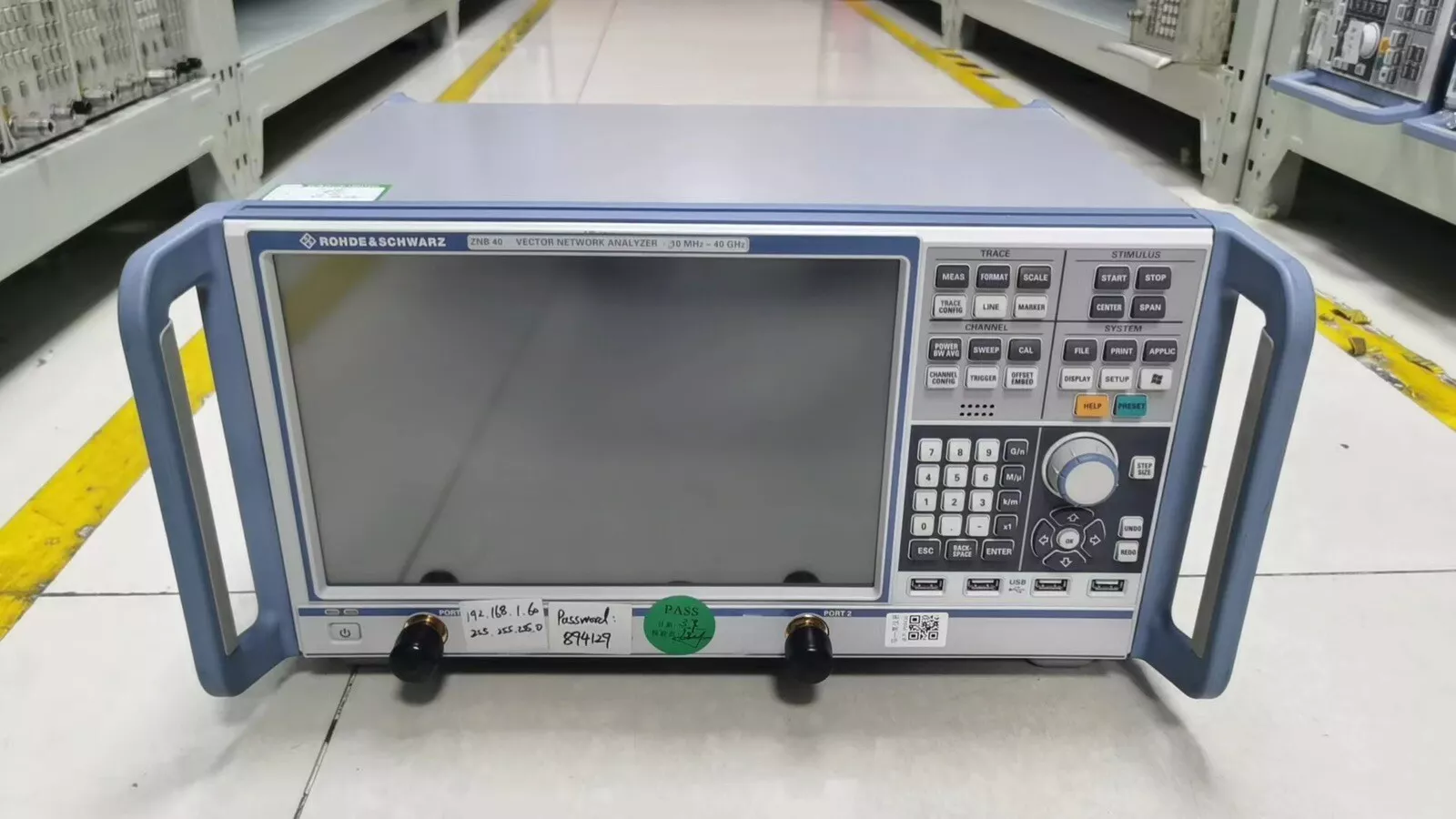

• Анализатор векторной сети Rohde & Schwarz ZNB40 имеет диапазон динамики до 140 дБ (при диапазоне пропускания IF 10 Гц), менее 0.004 dB RMS имеет низкий уровень шума (на 10 кГц пропускной способности IF) и до +Высокая выходная мощность 13 дБм может выполняться в диапазоне более 95 дБ Электронное регулирование. ZNB40 предназначен для высоких спросов в производстве и разработке компонентов для радиочастотных передач.

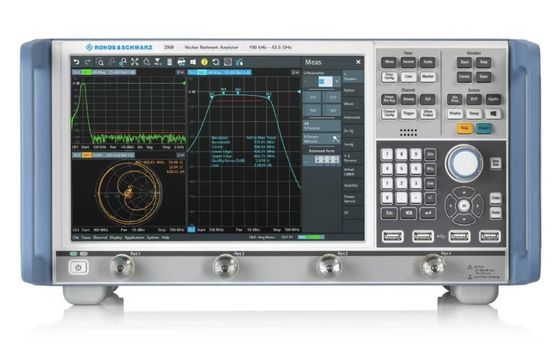

• R&SZNB40 оснащен большим сенсорным экраном, который позволяет пользователям получить доступ ко всем функциям прибора не более чем за три шага.отображение большого количества измерений четким и простым способом.
• R&S ZNB40 обеспечивает разработку LABS и производственные линии с характеристиками производительности, ранее встречавшимися только в лучших анализаторах.Его широкий динамический диапазон 140 дБ, низкий уровень шума 0,004 дБ ((RMS) и высокая выходная мощность до +13 дБм (электронно регулируемый в диапазоне 90 дБ) обеспечивают быстрые, точные измерения.Это обеспечивает высокую производительность производства.
• R&S ZNB40 VNA сочетает в себе высокую точность измерений с отличной скоростью (более 5 мкм в точке).обеспечение надежных измерений в течение нескольких дней без необходимости перекалибровки оборудования;Благодаря низкому энергопотреблению и современной концепции охлаждения он обладает низким уровнем шума при работе.Низкое потребление энергии также снижает эксплуатационные затраты и защищает окружающую средуОн подходит для измерения высокобарьерных фильтров или усилителей, которые должны регулироваться вручную на производственных линиях большого объема, где скорость и эффективность являются критическими.Большой сенсорный экран особенно полезен в этом приложенииСетевой анализатор также может использоваться для характеристики дуплексных фильтров, многопортовых DUT, миксеров или дифференциальных SAW-фильтров для передатчиков или мобильных терминалов.

Основные характеристики и спецификации

• Диапазон частот:R&S ZVB40 охватывает широкий диапазон частот, обычно до 40 ГГц, что делает его подходящим для различных высокочастотных приложений.
• Возможности измерения:Он предлагает всеобъемлющие возможности измерений для характеристики производительности компонентов радиочастотных и микроволновых сигналов, включая S-параметры (S11, S21, S12, S22), импеданс, фазу, групповое задержка,и еще больше..
• Динамический диапазон:Прибор обеспечивает отличный динамический диапазон и точность измерений, позволяя точно характеризовать производительность устройства даже в сложных приложениях.
• Интерфейс пользователя:R&S ZVB40 имеет интуитивно понятный пользовательский интерфейс с большим сенсорным экраном и множеством программных вариантов для эффективной настройки измерений, анализа данных и отчетности.
• Калибровка:Он поддерживает различные методы калибровки, включая методы калибровки с одним портом, двумя портами и многопортами, обеспечивая точные и надежные результаты измерений.

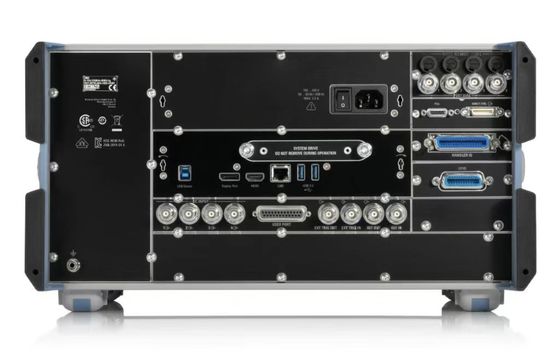

• Подключение:Инструмент предлагает гибкие возможности подключения, включая USB, LAN, GPIB (IEEE 488) и другие интерфейсы, что позволяет бесперебойную интеграцию в автоматизированные системы испытаний и удаленную работу.
• Поддержка программного обеспечения:Он поддерживается специальными программными пакетами для анализа данных, автоматизации и управления приборами, повышая производительность и эффективность рабочего процесса.
• Применение:R&S ZVB40 широко используется в различных отраслях промышленности, включая телекоммуникации, аэрокосмические, оборонные, полупроводниковые и научно-исследовательские учреждения,для характеристики и испытания радиочастотных и микроволновых компонентов, таких как фильтры, усилители, антенны и пассивные устройства.
