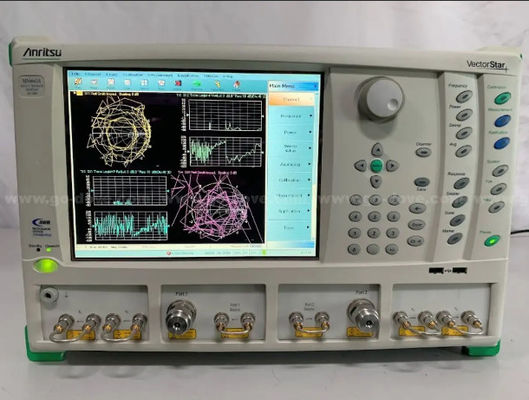

Векторстар MS4640A серии микроволновой векторный сетевой анализатор MS4642A MS4644A MS4645A 10MHz до 20GHz 40GHz 50GHz

Описание Anritsu MS4642A:

Высокопроизводительные решения для анализа широкополосных сетей

предоставить спецификации для коаксиальных широкополосных решений 110 ГГц, решений с полосовым вождением волн и решений с многопортом, основанных на VNA MS4640A.Цветная подробная брошюра предоставляет подробное описание особенностей и преимуществ семейства VectorStar.

Серия MS4640 Анализаторы микроволновых векторных сетей

Настоящий документ содержит спецификации для микроволновых векторных сетевых анализаторов (VNA) серии MS4640A, перечисленных ниже, включая все соответствующие варианты и аксессуары.Модели приборов и частоты работы

MS4642A ∙ 10 МГц до 20 ГГц

MS4644A ️ 10 МГц до 40 ГГц

MS4645A ∙ 10 МГц до 50 ГГц

MS4647A ∙ 10 МГц до 70 ГГц

Варианты

MS4640A-002 ️ Временная область

MS4640A-007 Оффсет приемника

MS464xA-041 ¢ Число шума

MS464xA-051 ️ Кружки прямого доступа

MS464xA-061 ¢ Комплект активных измерений, 2 аттенуатора

MS464xA-062 ¢ Комплект активных измерений, 4 аттенуатора

MS4640A-070 70 кГц низкочастотный расширение

MS4647A-080/081 ¢ Широкополосная/миллиметровая волна

MS464xA-082/083 110 ГГц и миллиметровые волны

Анализатор векторной сети Anritsu MS4640A предлагает новый уровень производительности для инженеров по моделированию устройств, которые пытаются точно и надежно характеризовать свои устройства,для инженеров НИОКР, которые отталкивают последнюю долю дБ от своих самых современных конструкций., и для инженера по производству, пытающегося максимизировать пропускную способность без ущерба для точности.

Anritsu MS4640A VNA предлагает самый широкий охват в одном приборе, от 70 кГц до 70 ГГц.Дополнительные два десятилетия на низком уровне еще более впечатляют, чем гарантированный охват 70 ГГц на высоком уровне, для лучшего моделирования устройств без необходимости переключения на другую RF VNA.Предлагает наилучшую точность и стабильность при самых сложных измеренияхИ когда вы можете достичь синтезированных просмотров на индустрии быстрее 20 мкс / точка, достигая при этом большей чувствительности 80 дБ, результат является лучшим всесторонним VNA доступным на рынке сегодня,и надолго.

Anritsu VNA предназначен для того, чтобы стать идеальной микроволновой платформой VNA, построенной на архитектуре Open Windows, с неограниченным потенциалом, таким как 100,001 точки в режиме одного канала,с универсальной связью, и интуитивно понятный интерфейс.

• Наиболее широкий диапазон частот от одного коаксиального испытательного порта, охватывающий 70 кГц до 70 ГГц в одном приборе и 70 кГц до 110 ГГц в широкополосной конфигурации
• Наиболее быстрая синтезированная скорость измерения < 20 мсек в точке
• Высокий динамический диапазон - до 140 дБ
• Высокая доступная мощность - до +13 дБм
• Наилучшие характеристики работы испытательного порта - до 50 дБ по направленности, соответствию источника и соответствию нагрузки
• Наиболее удобная автоматическая система калибровки с наибольшей точностью
  • Используйте Precision AutoCal для простого метода калибровки VNA с одной кнопкой
  • Лучшая точность, чем традиционная калибровка SOLT
  • Уделяйте меньше времени на установку VNA для следующего производства
• Наибольшее разрешение данных с использованием 100 000 пунктов для максимальной гибкости
• Наилучшие данные моделирования устройства
  • Точно моделировать устройства до постоянного тока с использованием калиброванных, прослеживаемых значений, начиная с 70 кГц
  • Устранение необходимости соединения двух VNA
• Наилучший анализ временного домена
  • 100,000 точек и 700 кГц частотного размера шага обеспечивают самые точные, высокоразрешенные измерения режима низкого пропуска
  • Измеряйте длинные линии передачи с лучшим диапазоном без перемещения
• Включает в качестве стандарта инструменты проектирования, необходимые для проектирования высокочастотных ИС, ПКБ и модулей
